Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-23

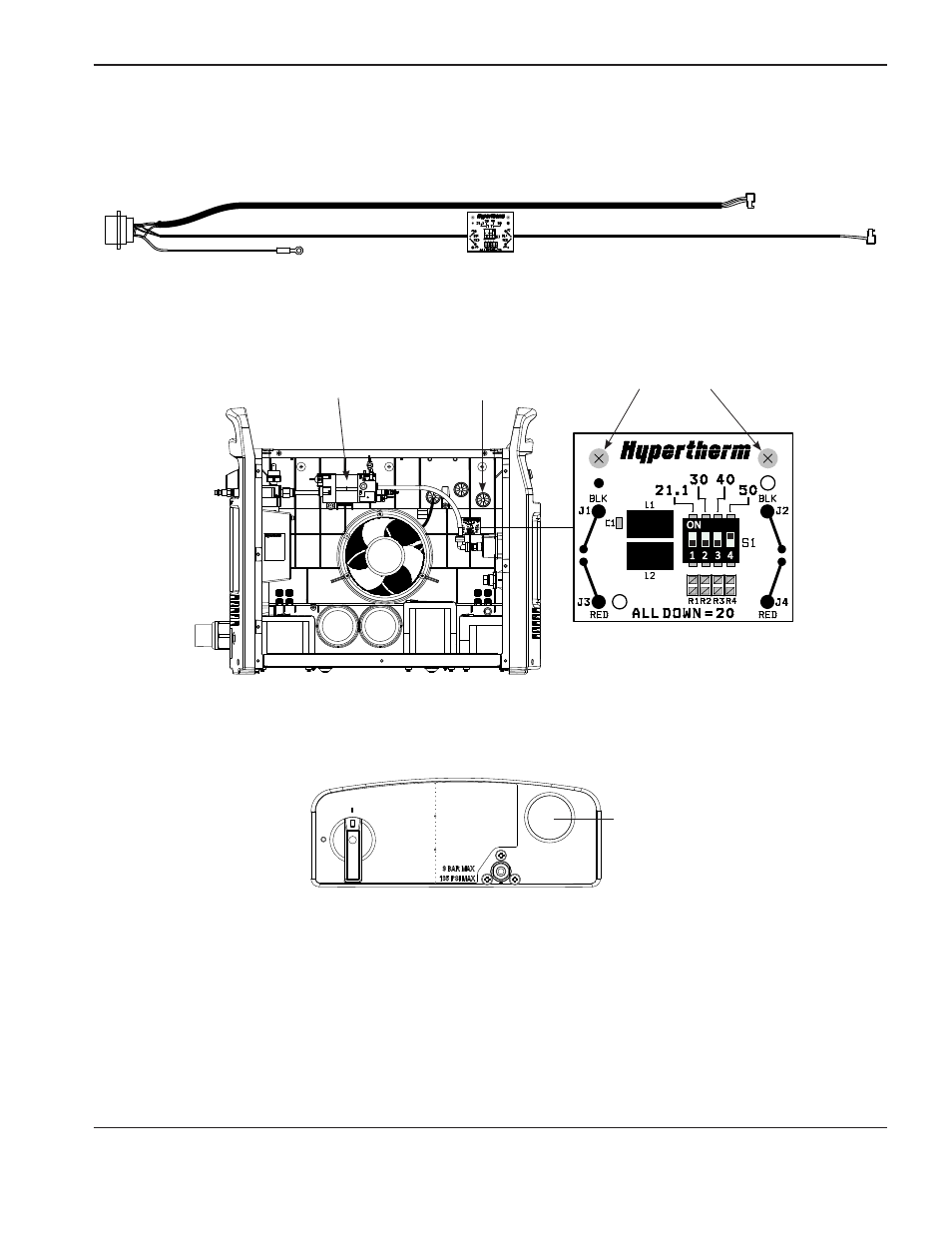

1. Sujetar la tarjeta del divisor de tensión a la derecha del ventilador de la fuente de energía apretando dos de los
tornillos que vienen con ella a 11,5 kg cm.
2. Quitarle a la abertura CPC del panel trasero el tapón plástico que la cubre.
Tapón plástico
CPC panel frontal
fuente de energía
Tornillos (075534)
Pasahilos derecho Válvula solenoide
Instalar el cable de interfaz máquina con tarjeta de divisor de tensión
Tarjeta divisor de tensión, puerto CPC y cables
