OperaciOnes básicas del sistema
powermax
105 Manual de servicio 3-7
Conectar el cable de masa a la fuente de energía
Precaución: asegúrese de utilizar el cable de masa que le corresponda a su fuente
de energía Utilizar un cable de masa de 105 A para el Powermax105.
El amperaje está marcado cerca del revestimiento aislante del conector del
cable de masa.
1. Insertar el cable de masa en el receptáculo al frente de la fuente de energía.
Nota: el receptáculo tiene una chaveta. Alinear la chaveta del conector del cable de masa con la abertura
de arriba del receptáculo de la fuente de energía.

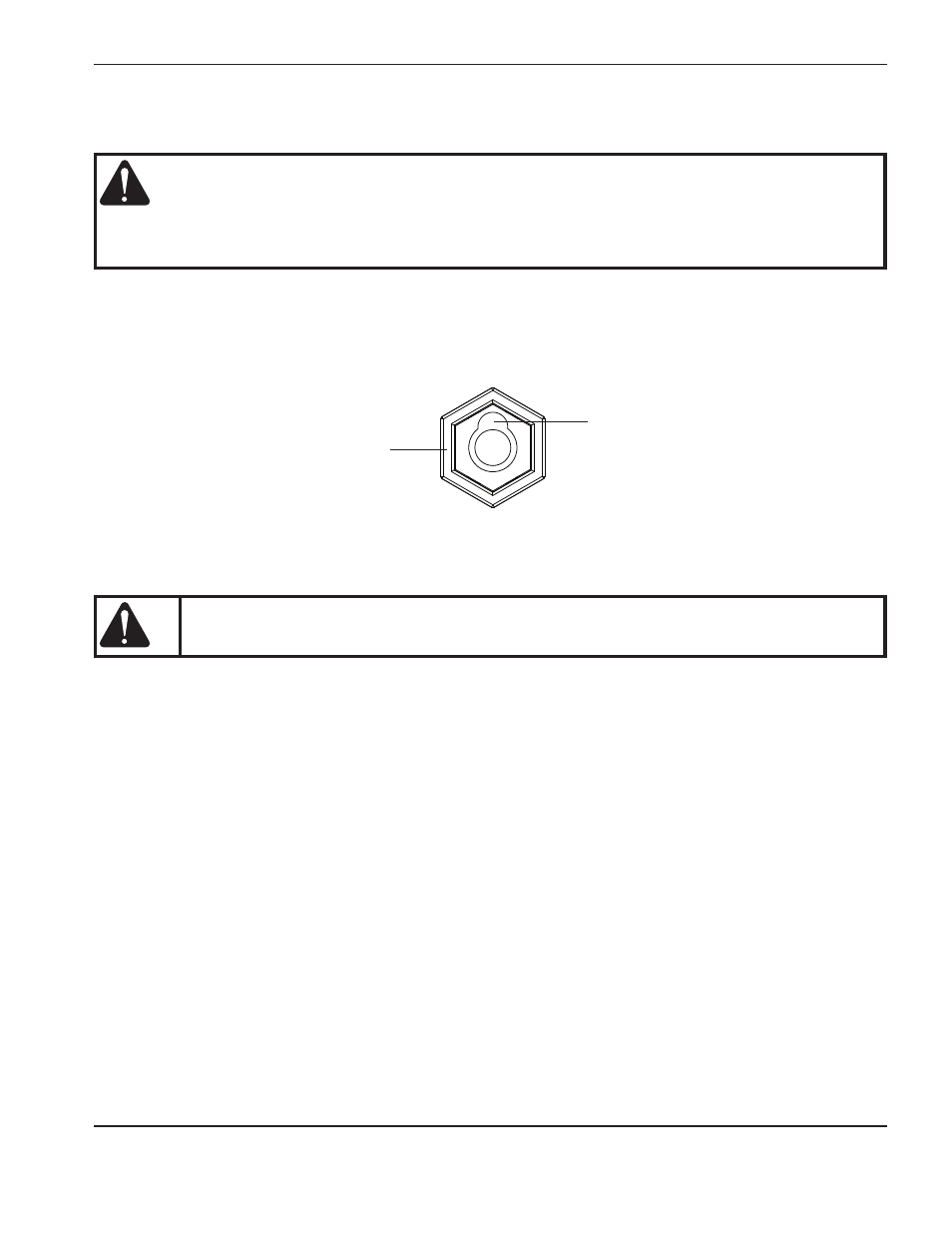

Receptáculo cable de
masa fuente de energía
Abertura con chaveta
de arriba del receptáculo
2. Para lograr una conexión eléctrica óptima, meter el conector del cable de masa hasta el tope en el receptáculo
de la fuente de energía y girarlo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente por completo.
Precaución: para evitar el recalentamiento, asegúrese de que el cable de masa esté
completamente asentado en el receptáculo.
