Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-67

8. Quitar la boquilla de bronce sacándola por el frente del acople del receptáculo de desconexión rápida.
9. Quitar el receptáculo de desconexión rápida sacando los cuatro tornillos de montaje que lo sujetan al panel lateral

frontal.

10. Sujetar el nuevo receptáculo de desconexión rápida al panel lateral frontal apretando los cuatro tornillos de montaje

que vienen con él a 23 kg

cm.

11. Introducir la punta menor de la nueva boquilla de bronce por el frente de la fuente de energía en el orificio central

del receptáculo de desconexión rápida hasta que asiente por completo.

12. Instalar la arandela plástica sobre la boquilla de bronce y el buje plástico de la parte de atrás del receptáculo

de desconexión rápida.

13. Ponerle el terminal de anillo a la boquilla de bronce y apretar la nueva tuerca de bronce. Apretar la tuerca a 46,1 kg

cm.

14. Introducir el conector de acople rápido a presión a 90° en la boquilla de bronce hasta que asiente por completo.
15. Pasar los cables de la boquilla por la funda protectora del panel central.
16. Pasar el cable de interfaz de antorcha por el pasahilos superior.

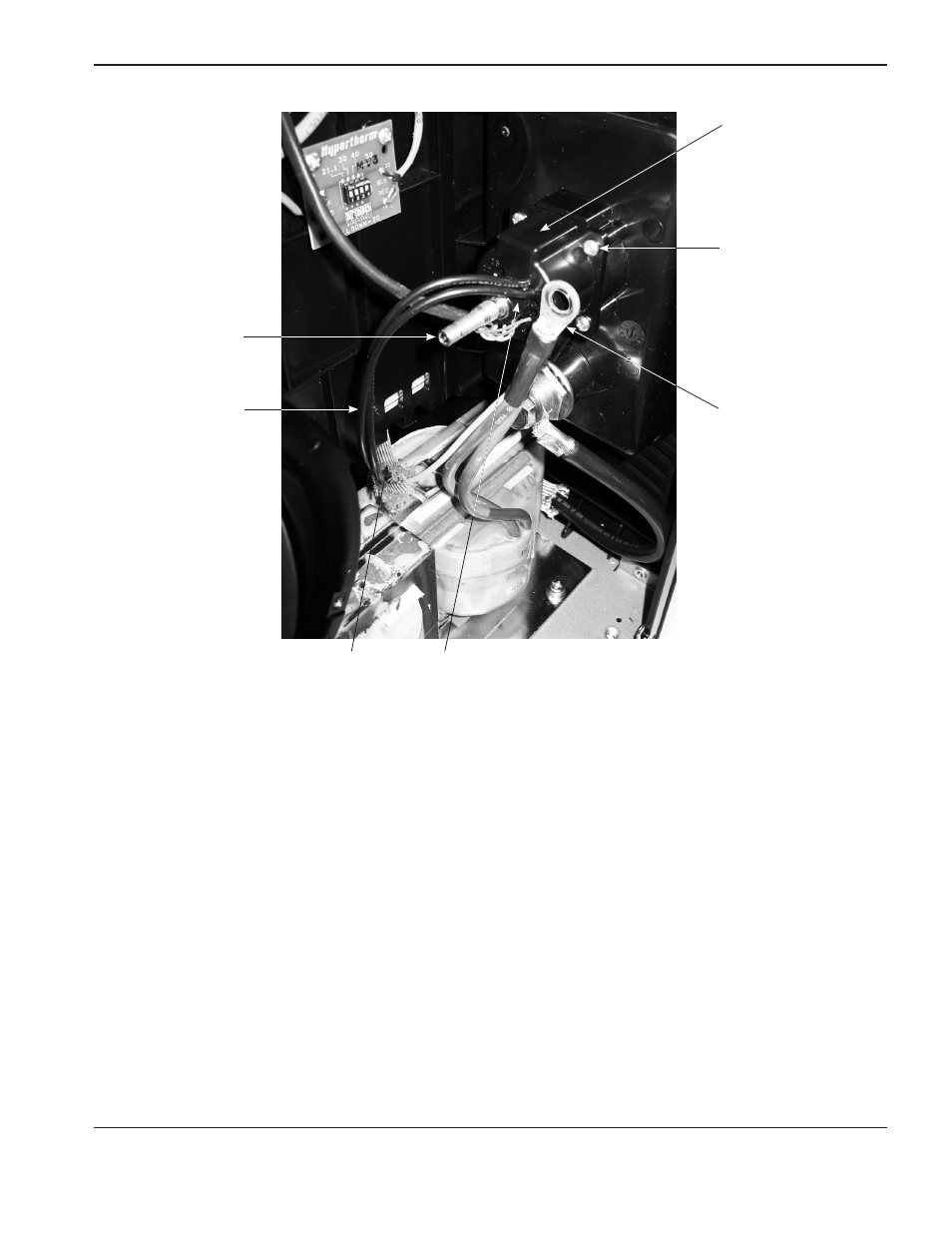

Boquilla

de bronce

Terminal

de anillo

Receptáculo

de desconexión

rápida

Tornillos de montaje

(4)

Cables boquilla

(2)

Buje plástico

Funda protectora
