Reemplazo de componentes de la fuente de eneRgía

powermax

105 Manual de servicio

9-27

Conectar el cable de interfaz máquina

1. Quitarle la tapa al receptáculo de interfaz máquina de la parte trasera de la fuente de energía.

Nota: la tapa del receptáculo de la interfaz máquina evita que el polvo y la humedad lo dañen cuando no se

usa. Esta tapa se deberá reemplazar si se daña o pierde (número de pieza 127204).

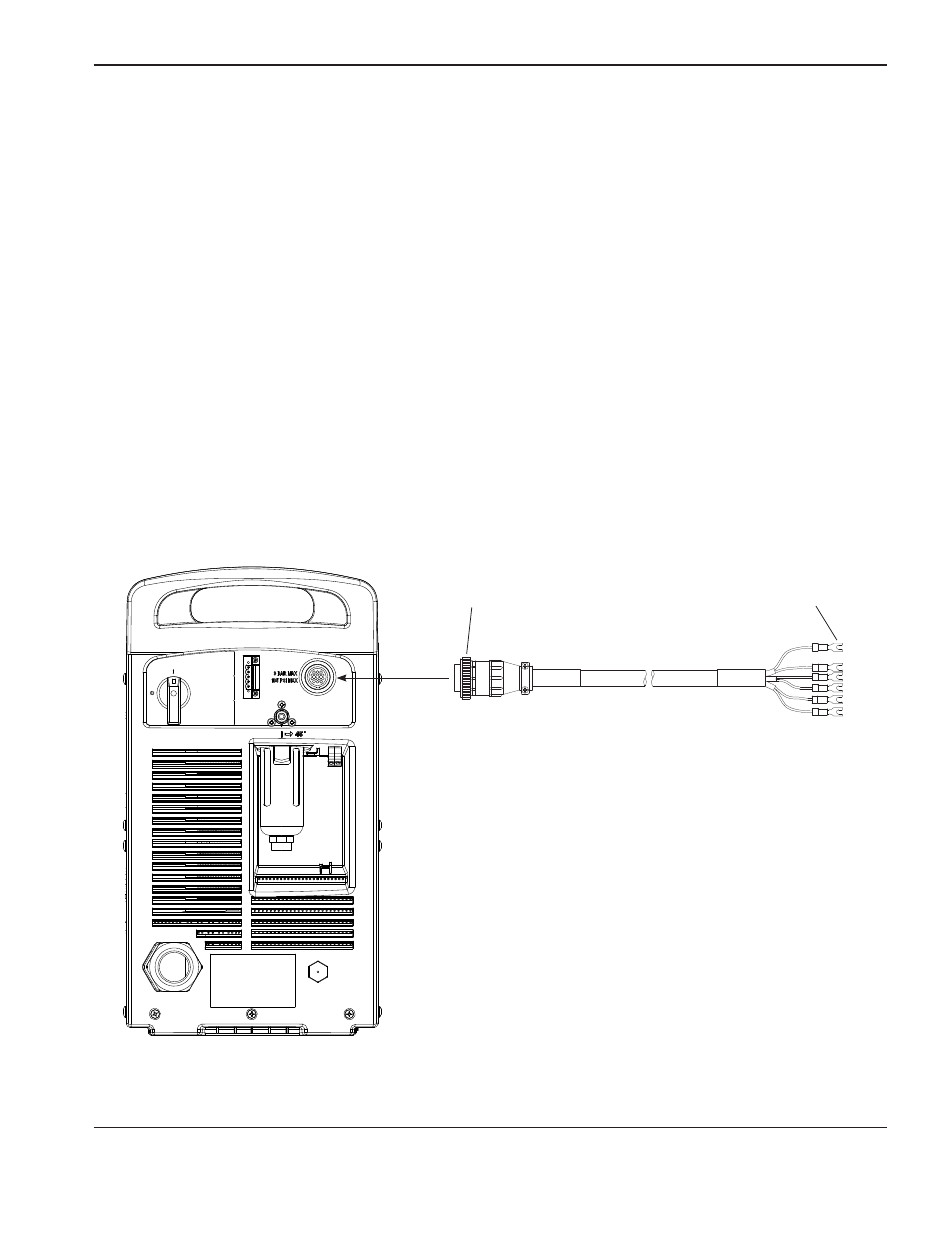

2. Conectar el cable de interfaz máquina CPC a la fuente de energía
3. Terminar los terminales con conectores de horquilla del cable de interfaz máquina en la envolvente eléctrica del

control de altura de la antorcha o CNC, inscrito y certificado; así evitará el acceso no autorizado a las conexiones

después de la instalación. Antes de operar el equipo, verificar que estén bien las conexiones y que todas las partes

activas estén blindadas y protegidas.

Nota: si la integración del equipo Hypertherm con el equipo suministrado por el cliente, incluyendo los cables

y cordones de interconexión, no está inscrita ni certificada como un sistema, la misma estará sujeta

a inspección de las autoridades locales en el sitio de instalación final.

Para cada tipo de señal disponible a través del cable de interfaz máquina ver la sección “Corte

mecanizado”.

CPC

Terminales

de horquilla
