Piezas

11-24

powermax

105 Manual de servicio

4

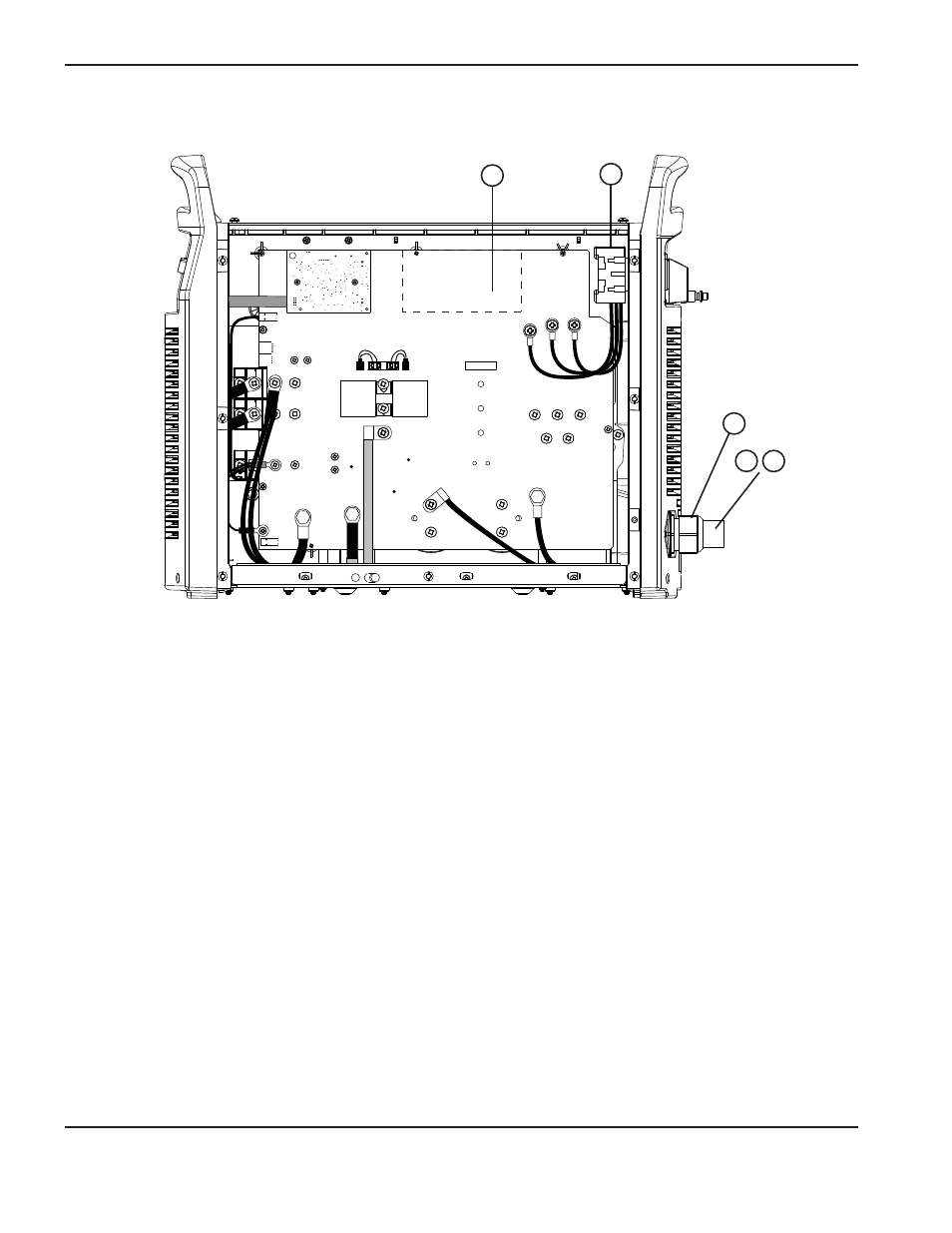

Componente

Número

de pieza

Descripción

1

228878

Juego: tarjeta de alimentación Powermax105 CE 400 V/CCC 380 V

2

228880

Juego: interruptor de energía Powermax105 CE 400 V/CCC 380 V

3

228914

Juego: pasacables cable de alimentación Powermax105 CE 400 V/CCC 380 V

4

228887

Juego: cable de alimentación Powermax105 CE 400 V

5

228962

Juego: cable de alimentación Powermax105 CCC 380 V

3

2

1

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

J32

J11

J28

TP7

TP9

TP8

W

R

B

CE 400 V/CCC 380 V

5
