LocaLización de probLemas y ensayos aL sistema

powermax

105 Manual de servicio

8-13

Preparación del IGBT para la medición

Para utilizar el medidor IGBT Hypertherm, conecte los cables de medida al IGBT por color como se muestra

a continuación.

Nota: para poder medir el IGBT, primero hay que aislarlo de todos los circuitos. Si el IGBT está instalado

en una fuente de energía, quitar la tarjeta de alimentación y todas la conexiones del conjunto de cables

y mangueras antes de medir.

.

Precaución: no aislar el IGBT puede dar lugar a lecturas falsas y/o dañar el medidor

IGBT.

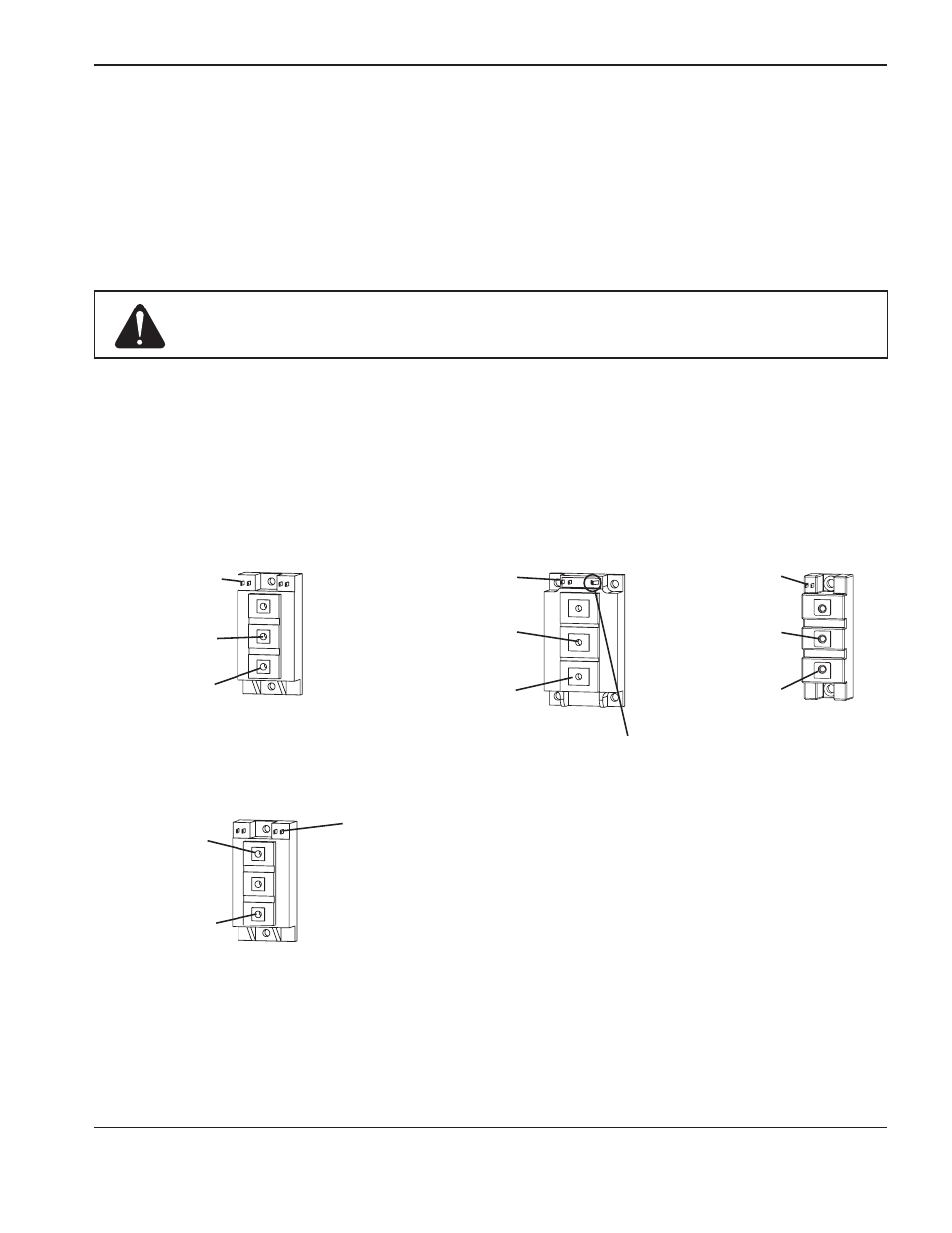

Las imágenes de abajo representan tres de las configuraciones más comunes de un IGBT. Cada conexión del IGBT

se rotulará con una abreviatura. Se rotularán como C, E, G o 1, 2, 3 y llevarán un diagrama eléctrico que muestre

la numeración y funciones de los pines.

Cable de medida

amarillo

compuerta 2 (G2)

Cable de medida

negro

emisor 2 (E2)

Cable de medida

rojo

colector 2 (C2)

Prueba 1 módulo IGBT,

inversor

Cable de medida

amarillo

compuerta (G)

Cable de medida

negro

emisor (E)

Nota:

estos pines son del sensor

de temperatura interior del

IGBT. No usar el medidor

IGBT aquí.

Cable de medida

rojo

colector (C)

Módulo IGBT,

CFP

IGBT, arco piloto

Prueba 2 módulo IGBT,

inversor

Cable de medida

amarillo

compuerta 1 (G1)

Cable

de medida rojo

colector 1 (C1)

Cable de medida

negro

emisor 1 (E1)

Cable de medida

amarillo

compuerta (G)

Cable de medida

negro

emisor (E)

Cable de medida

rojo

colector (C)
