HU
Rövid szerelési útmutató (Magyar)
blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató 99. oldal
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

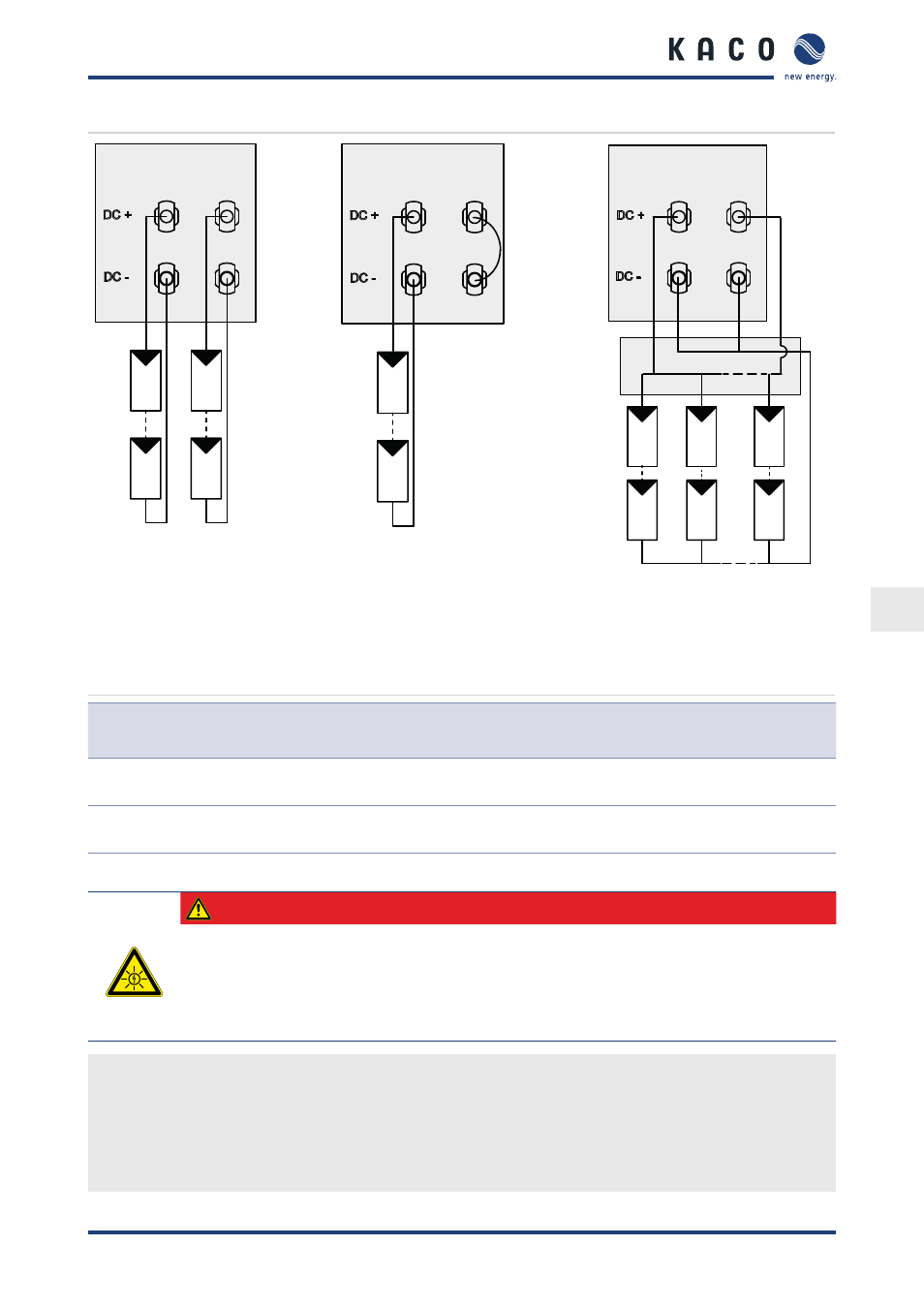

18. kép: Javasolt szabványos bekötés 19. kép: Párhuzamos bemeneti kap-
csolás Y-adapterrel, a nem
használt MPP-követő B
rövidzárlata
20. kép: Párhuzamos bemeneti kap-
csolás a generátor csatla-
kozódobozban
Elektromos adatok: Szabványos kapcsolás-
nál Egy B MPP-követő nem használata esetén
P
max
”PD[WHOMHVtWPpQ\N|YH-
WĞQNpQW
Zárja rövidre a nem használt MPP-követőt
I
max
A PV generátortól függően. A bemeneti áramerősségnek nem szabad túllépni a 11 A-t
követőnként.
9.5.6 A PV generátor bekötése
VESZÉLY
Áramütés miatti életveszély!
A feszültség alatt álló csatlakozók érintése súlyos vagy akár halálos sérüléseket okozhat. Napsugárzás
esetén a DC vezetékek szabad végén egyenfeszültség van jelen.
›
Ne érintse meg a szabad vezetékvégeket.
› Kerülje a rövidzárlat kialakulását.
A PV generátor bekötése
1. Távolítsa el a védősapkákat a DC csatlakozódugókról.
2. Csatlakoztassa a PV generátort a készülék házának alján található DC csatlakozókhoz.
3. Biztosítsa az IP 65 védettséget a használaton kívüli csatlakozók védősapkával történő
lezárásával.
» Ezzel rákötötte az invertert a PV generátorra.
