DK
Lynvejledning til montering (Dansk)
Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3 Side 109
Kan der måles stabile spændinger, foreligger der en jordfejl i DC-generatoren/dens kabler. Forholdet mellem de
målte spændinger giver et praj fejlens position.
Vær desuden opmærksom på, at PV-generatoren i sin sum har en isolationsmodstand på mere end 2,0 Mohm, idet
vekselretteren ved en for lav isolationsmodstand ellers ikke vil føde.
2. Afhjælp evt. fejl inden tilslutning af DC-generatoren.
BEMÆRK
Tilsluttede PV-moduler skal iht. IEC 61730, klasse A udmåles til den tænkte DC-systemspænding, dog
mindst til værdien på AC-netspændingen.
A B

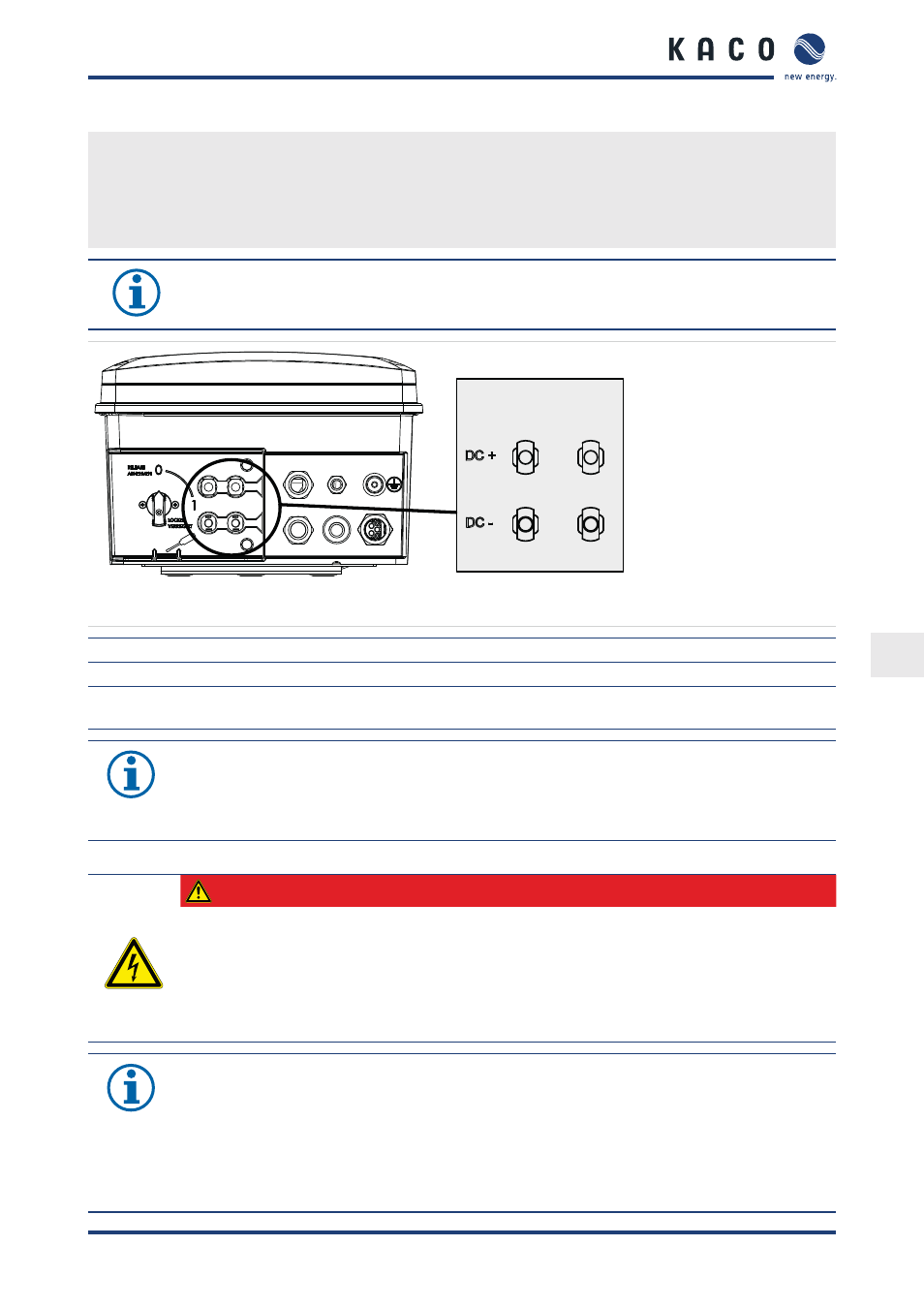

Billede 17: Tilslutninger til DC-plus og DC-minus
Billedtekst
A MPP-sporingsenhed A B MPP-sporingsenhed B
DC-plus-/DC-minus-tilslutninger til MPP-sporings-
enhed A
DC-plus-/DC-minus-tilslutninger til MPP-sporings-
enhed B
BEMÆRK
Apparatets samlede effekt er yderligere begrænset. Hvis en indgang kables med mere end P(DC
maks.)/2, forringes indgang 2's maksimale indgangseffekt tilsvarende. Vær opmærksom på, at den
maksimale indgangseffekt ikke overskrides.
(7.3.3) Kabling
FARE
Livsfare på grund af elektrisk stød (lysbue)!
Fejlagtig belægning af MPP-sporingsenhederne fører til alvorlig beskadigelse af vekselrette-
ren.
Alvorlige kvæstelser eller dødsfald ved berøring af de spændingsførende tilslutninger.
›
Sikr, at hver enkelt MPP-sporingsenhed kan afbrydes ved alle poler.
›
Overhold den anbefalede standarddisposition.
BEMÆRK
Hvis der ikke anvendes en af MPP-sporingsenhederne (A eller B), så skal den ikke anvendte MPP-spo-
ringsenhed kortsluttes, da der ellers kan forekomme fejl under apparatets egentest, og tilførselsdrif-
ten er ikke garanteret. Kortslutning af en MPP-sporingsenhed fører ikke til beskadigelse af apparatet.
Brug principielt den anbefalede standardkabling eller den parallelle indgangskabling, før en
MPP-sporingsenhed kortsluttes og således forbliver ubrugt.
