Skrócona instrukcja montażu (Polski)
Strona 38
Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

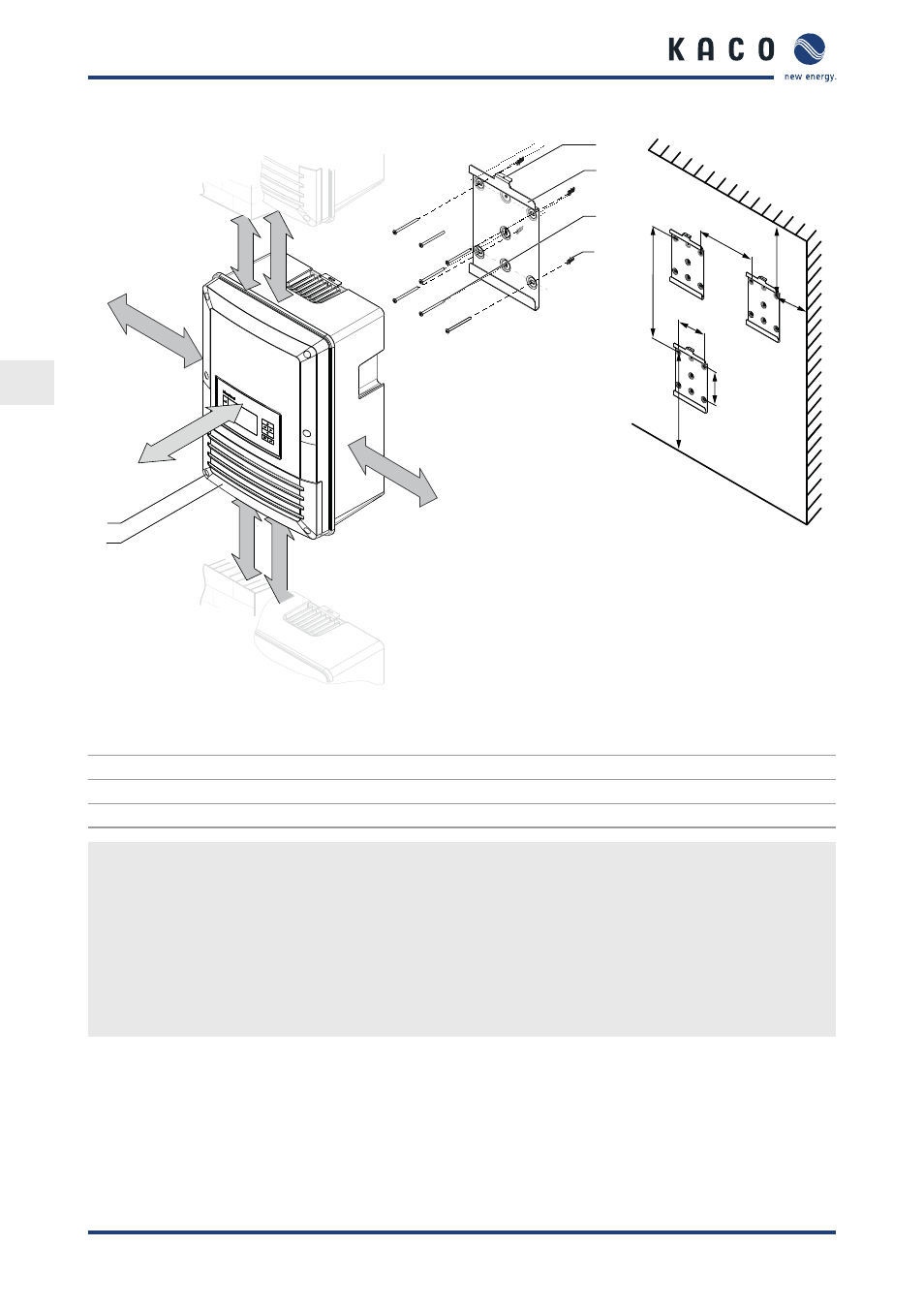

Rysunek 4: Odstępy minimalne / płyta montażowa
Objaśnienia
1
Pokrywa skrzynki przyłączeniowej
4
Kołki rozporowe (3x)
2
Śruby mocujące (2 x torx)
5
Śruby montażowe (3x)
3
Wieszaki
6
Otwór na zabezpieczenie falownika
Montaż falownika
1.
Zaznaczyć położenie otworów za pomocą wycięć w płycie montażowej.
WSKAZÓWKA: Odległości minimalne między dwoma falownikami wzgl. między falownikiem a stropem/pod-
łogą uwzględniono na rysunku.
2. Zamocować płytę montażową do ściany za pomocą dostarczonych materiałów mocujących.
Zwrócić uwagę na prawidłowe wypoziomowanie płyty.
3. Zawiesić falownik na płycie montażowej za wieszaki na tylnej ścianie obudowy.
4. Zamocować falownik załączoną w komplecie śrubą do wieszaka na płycie montażowej.
»
Falownik jest zamontowany. Kontynuować instalację.
