Instrucciones breves de montaje (Español)
Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3 Página 31
AVISO
Si la resistencia es grande, es decir, si la longitud de cable en el lado de la red es grande, la tensión de
los bornes de red del inversor aumenta durante el servicio de alimentación. El inversor vigila esta
tensión.
Si la tensión supera el valor límite específico del país para sobretensión de red, el inversor se desco-
necta.
› Asegúrese de que la sección transversal de los cables sea suficiente y procure que la longitud de
los cables sea corta.
Realizar la conexión a la red
ඣ Conector de CA configurado
1.
Encajar el conector configurado en el conector del equipo.
2. Tender el cableado correctamente.

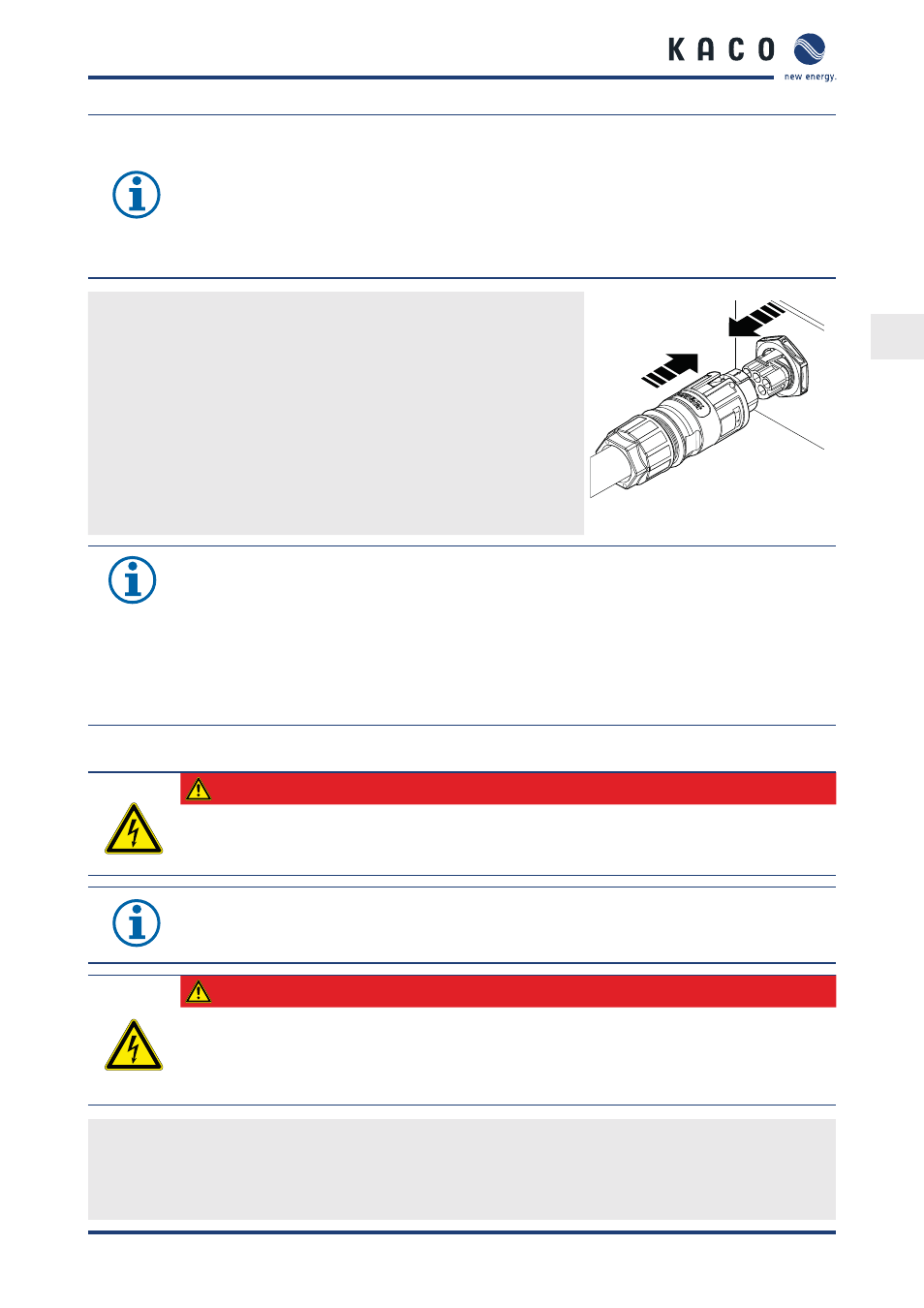

» El inversor está conectado a la red de cables. Figura 16: Encajar el conector de CA en el
conector del equipo.
AVISO
En la instalación final se debe prever un dispositivo de desconexión de CA. Este dispositivo de
desconexión se debe instalar de modo que sea posible acceder a él sin impedimentos en cualquier
momento.
Si la instalación prescribe el uso de un FI, se debe utilizar un interruptor diferencial de protección
contra la corriente de fuga se ha de usar uno del tipo A.
Para preguntas relacionadas con el tipo adecuado, póngase en contacto con el instalador o con
nuestro servicio de atención al cliente KACO new energy.
3.5.5 (7.5) Conectar el generador FV al equipo
PELIGRO
¡Peligro de muerte por tensiones de contacto!
›
Según la norma IEC62109-1 §5.3.1 está terminantemente prohibida la conexión a tierra de módulos
FV o de ramales.
AVISO
Los módulos FV conectados deben estar dimensionados para la tensión CC del sistema en conformi-
dad con IEC 61730 clase A, pero como mínimo para el valor de la tensión de red de CA.
PELIGRO
¡Peligro de muerte por tensiones de contacto!
› Durante el montaje: Desconecte eléctricamente CC positivo y CC negativo del potencial de tierra (PE).
›
Desconecte el inversor del generador FV accionando el seccionador de CC integrado.
›
Saque el conector.
Comprobar la ausencia de contacto a tierra
1. Mida la tensión continua y resistencia eléctrica en el generador FV de:
– la tierra (PE) y el cable positivo
–
la tierra (PE) y el cable negativo
