Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)

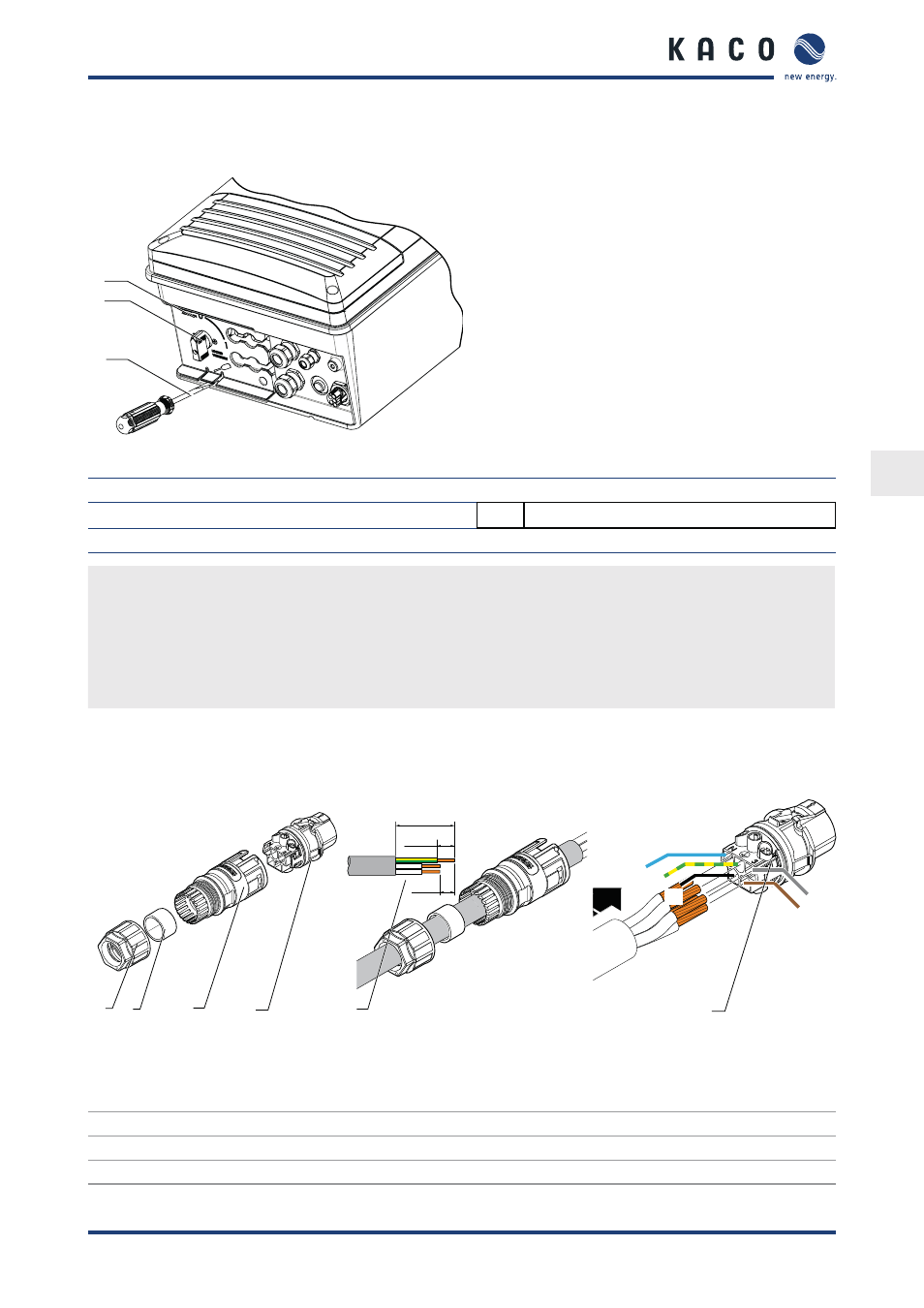

Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3 Σελίδα 61
6.5 (7.1) Άνοιγμα περιοχής συνδέσεων
1
3
2
Σχήμα 5: Ξεσκεπάστε την περιοχή σύνδεσης DC
Υπόμνημα
1 Κατσαβίδι 3 Διακόπτης διαχωρισμού DC
2 Προστατευτικό κάλυμμα
Άνοιγμα περιοχής συνδέσεων
ඣ Έχετε εκτελέσει την επιτοίχια τοποθέτηση.
1.
Για να αφαιρέσετε το προστατευτικό κάλυμμα, ρυθμίστε το διακόπτη διαχωρισμού DC στη θέση 0.
2. Απασφαλίστε προσεκτικά το προστατευτικό έλασμα στο επισημασμένο σημείο με τη βοήθεια κατσαβιδιού.
3. Αφαιρέστε το προστατευτικό έλασμα και φυλάξτε το για τη σύνδεση.
» Εκτελέστε την ηλεκτρική σύνδεση.
1.5.1 (7.2) Ρύθμιση συνδέσεων
6.5.1 Βυσματικός σύνδεσμος DC
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Σχήμα 6: Βύσμα σύνδεσης AC Σχήμα 7: Αφαιρέστε τη μόνωση από
το καλώδιο
Σχήμα 8: Συνδέστε το καλώδιο στο
φορέα επαφών
Υπόμνημα
1 Στυπιοθλίπτης καλωδίου 4 Βύσμα επαφής
2 Μόνωση 5 Μήκη καλωδίων
3 Περίβλημα
