Rövid szerelési útmutató (Magyar)
blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató 95. oldal
1 Nm
CLICK !
CLICK !
30
6,5 Nm

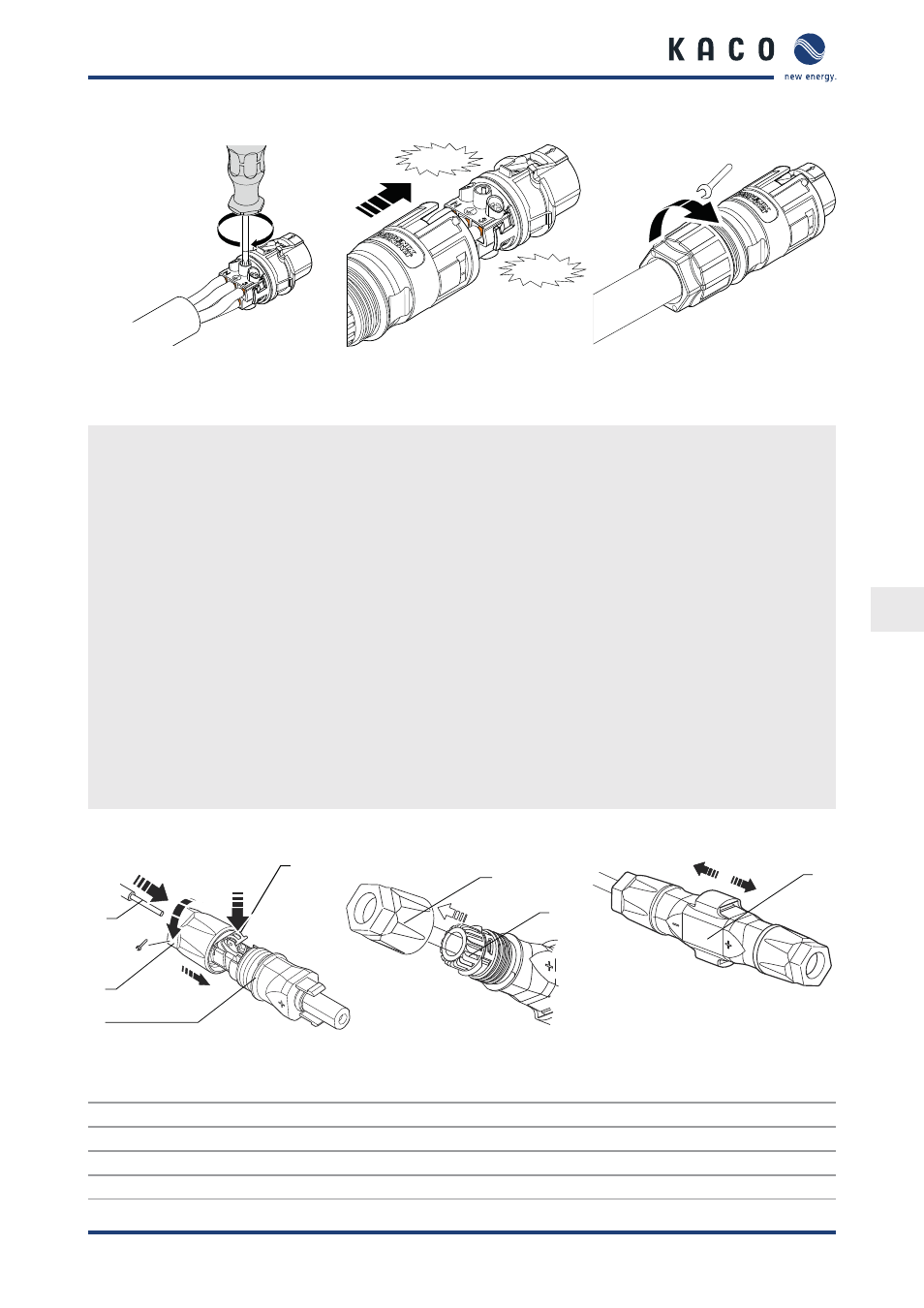

9. kép: Csavarok meghúzása 10. kép: Érintkező tartó benyomása a
hüvelybe
11. kép: Kábelcsavarzat meghúzása
AC csatlakozódugó konfigurálása
ඣ A bekötési terület nyitva.
1.
Tolja a kábelcsavarzatot a kábelen keresztül.
2. A tömítést az alkalmazott kábelátmérőnek megfelelően (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm) válassza ki.
3. Tolja a tömítéssel ellátott hüvelyt a kábelen keresztül.
4. Távolítson el kb. 50 mm kábelköpenyt.
5. Az N, L1, L2, L3 ereket kb. 8 mm-rel rövidítse meg.
6. Az ereket (N, L1, L2, L3 , PE) kb. 12 mm-nyit csupaszítsa le.
7. A rugalmas ereknél javasoljuk DIN 46228 szerinti érvéghüvelyek használatát, amelyek préselőfogóval (CRIMP-
FOX 6) összepréselhetők.
8. Vezesse be az ereket az érintkező tartón lévő jelölés szerint az érintkezőkbe.
9. Az érintkező tartón lévő csavarokat 1 Nm nyomatékkal húzza meg.
10. Nyomja be az érintkező tartót a hallható "klikk" hangig a hüvelybe.
11. Nyomja be az érintkező tartót a hallható "klikk" hangig a hüvelybe.
12. A hüvelyt egy csavarkulccsal (30as) szorítsa meg.
A kábelcsavarzatot 6,5 Nm nyomatékkal húzza meg.
» Végezze el a villamos bekötést.
9.5.2 DC-csatlakozódugó
5
1
2
6
4
3
1
2
15
4
3
7
12. kép: Az erek bevezetése 13. kép: A betét betolása a hüvelybe 14. kép: A rögzítés ellenőrzése
Jelmagyarázat
1 DC csatlakozó erei 5 Kábelcsavarzat
2 Rugó 6 Érintkező dugó
3 Betét 7 Kuplung
4 Hüvely
