Korte montagehandleiding (Nederlands)
Bladzijde 50
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3
5.5
(7.1) Aansluitruimte openen
1
3
2

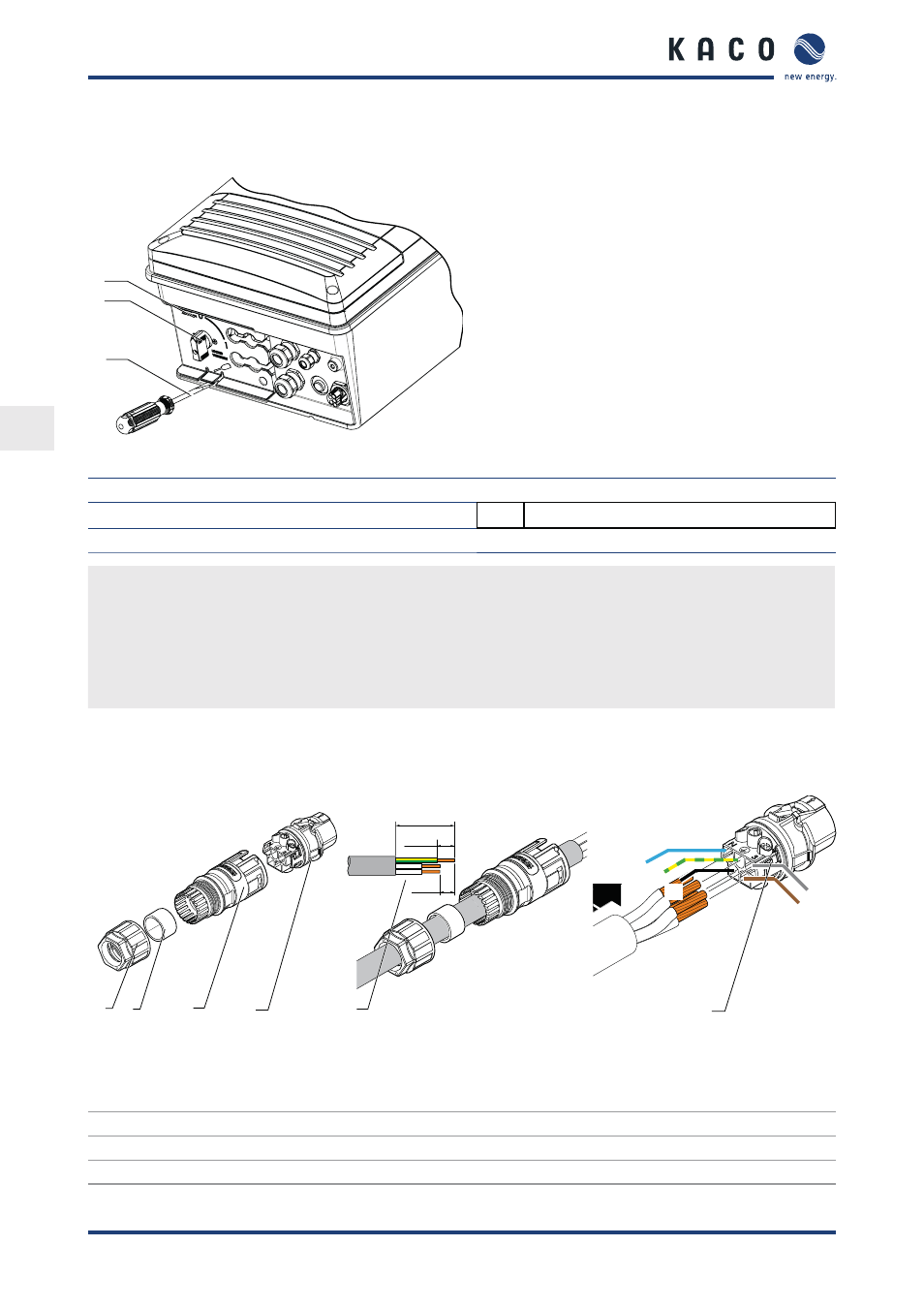

Afbeelding 5: DC-aansluiting vrijmaken
Legenda
1
Schroevendraaier
3
DC-scheidingsschakelaar
2
Beschermdeksel
Aansluitruimte openen
ඣ U heeft de wandmontage uitgevoerd.
1.
DC-scheidingsschakelaar voor het verwijderen van het beschermdeksel op "0" zetten.
2. Beschermplaat op het gemarkeerde punt met behulp van een schroevendraaier voorzichtig ontgrendelen.
3. Beschermplaat verwijderen en voor aansluiting bewaren.
»
Elektrische aansluiting uitvoeren.
1.5.1
(7.2) Aansluitingen configureren
5.5.1 DC-stekker
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Afbeelding 6: AC-aansluitstekker
Afbeelding 7: Kabel strippen
Afbeelding 8: Kabel op contactdrager
aansluiten
Legenda
1
kabelwartel
4
Contactstekker
2
Afdichting
5
Kabellengtes
3
Behuizing
