Manual breve de montagem (Português)
Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3
Página 75
NOTA
Em caso de resistências elevadas, ou seja, cabos AC de grande comprimento, ocorre um aumento da
tensão nos bornes da alimentação do inversor durante o modo de alimentação. O inversor monito-
riza esta tensão.
Se a tensão ultrapassar o valor limite específico ao país de utilização, o inversor desliga-se automati-
camente.
›
Utilizar cabos com secções rectas suficientemente dimensionadas e de menor comprimento possí-
vel.
Proceder à ligação à rede
ඣ Conector AC configurado.
1.
Conectar conector configurado com o conector da caixa encaixando-o.
2. Colocar correctamente os cabos.
»
O inversor está ligado à rede de alimentação.

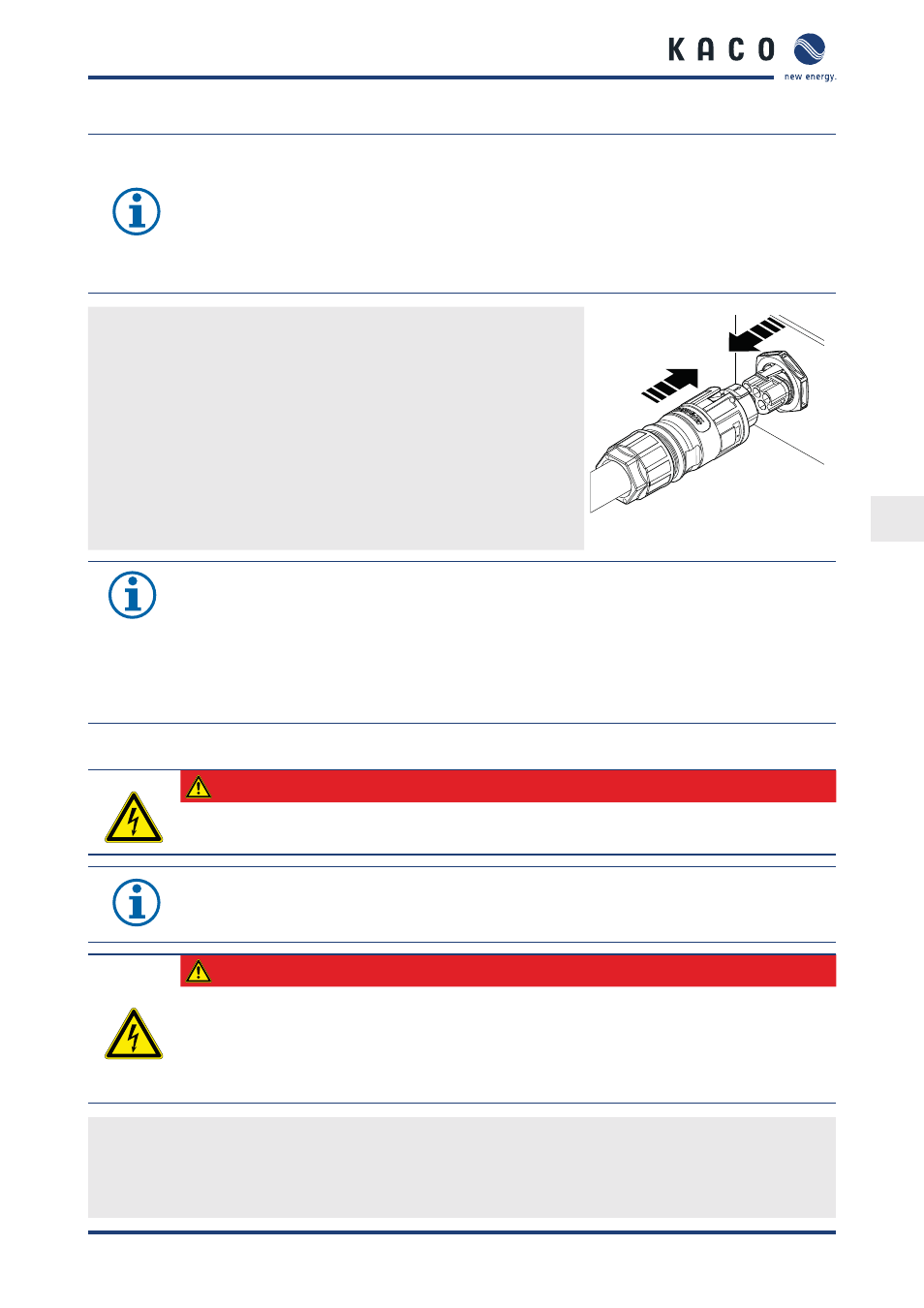

Figura 16: Encaixar conector AC com o
conector do aparelho.
NOTA
Na instalação final deve ser implementado um dispositivo de corte do lado AC. Este dispositivo tem
de ser instalado numa posição que permita o seu acesso sem obstruções.
Se, devido a regulamentos de instalação, for necessário um disjuntor AFI, deve ser utilizado um dis-
juntor AFI (disjuntor de protecção DC/AC de corrente de falha) do tipo A.
Em caso de dúvidas sobre o tipo apropriado, entre em contacto com o instalador ou o nosso serviço
de apoio ao cliente KACO new energy.
7.5.5 (7.5)
Conectar gerador PV ao aparelho
PERIGO
Perigo de morte devido a eventuais tensões de toque!
›
De acordo com IEC62109-1 §5.3.1, a ligação à terra dos módulos PV conectados ou vias é proibida.
NOTA
Os módulos FV devem ser dimensionados de acordo com IEC 61730 Classe A para a tensão do sistema
DC, mas pelo menos para o valor da tensão de rede AC
PERIGO
Perigo de morte devido a eventuais tensões de toque!
›
Durante a montagem: separar electricamente o pólo DC (+) e o pólo DC (-) do potencial de terra
(PE).
›
Separar o inversor do gerador FV através do interruptor de corte DC integrado.
›
Desligar os conectores.
Verificar a isenção de curto-circuitos à terra
1.
Determine a tensão contínua e resistência no gerador PV para:
–
fio de terra (PE) e condutor positivo
–
fio de terra (PE) e condutor negativo
