Guida rapida di montaggio (in italiano)
Guida rapida di montaggio blueplanett 5.0TL3 - 9.0TL3
Pagina 17
2.5
(7.1) Apertura del vano collegamenti
1
3
2

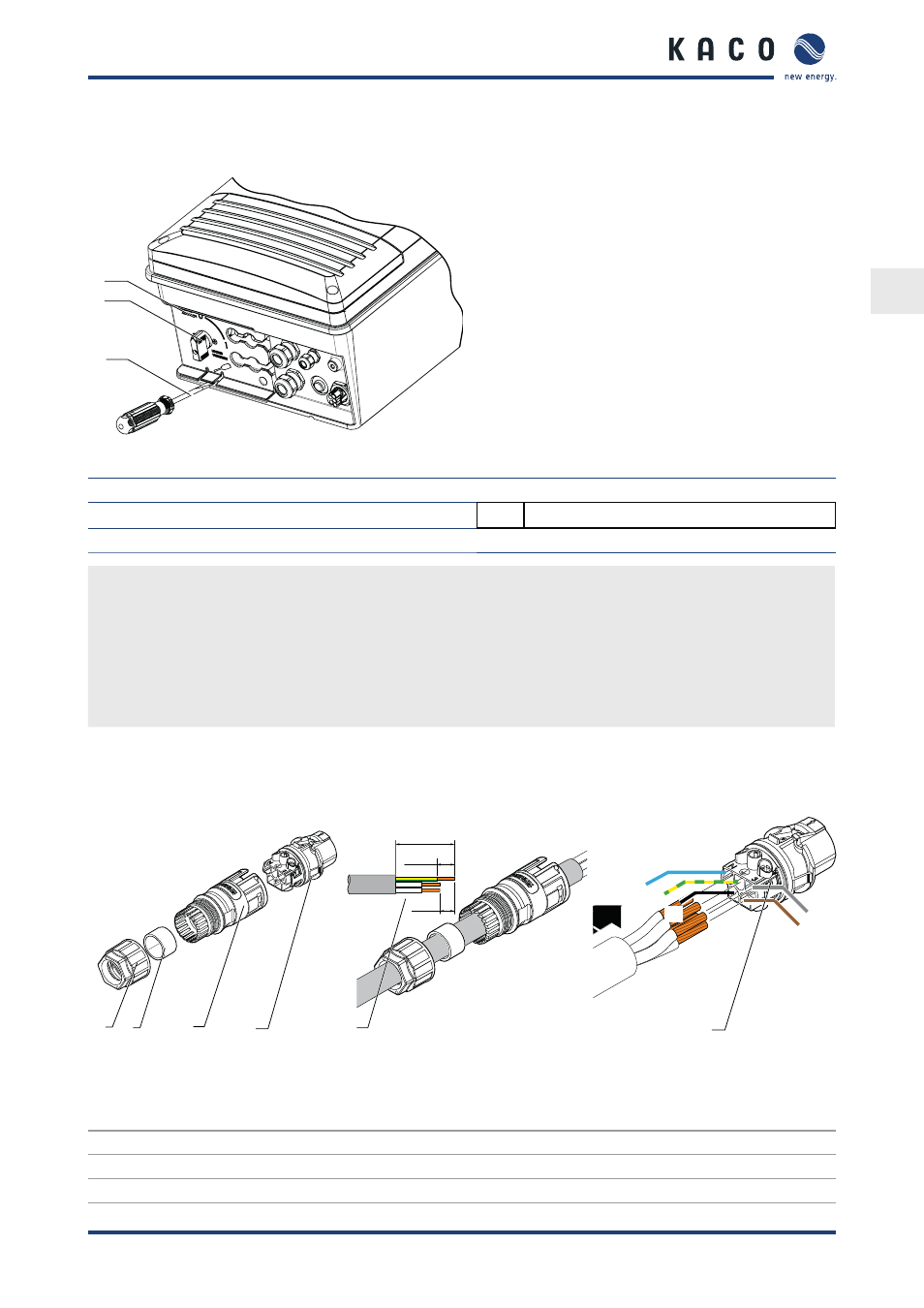

Immagine 5: Apertura del vano collegamenti CC
Legenda
1
Cacciavite
3
Sezionatore CC
2
Coperchio di protezione
Apertura del vano collegamenti
ඣ Il montaggio a parete è stato terminato.
1.
Portare il sezionatore CC su "0" per rimuovere il coperchio di protezione.
2. Sbloccare con cautela la lamiera protettiva in corrispondenza del punto contrassegnato con l'ausilio di un
cacciavite.
3. Rimuovere la lamiera protettiva e conservarla per il collegamento.
»
Realizzare il collegamento elettrico.
1.5.1
(7.2) Configurazione dei collegamenti
2.5.1 Connettore
CC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Immagine 6: Connettore CA
Immagine 7: Spelare il cavo
Immagine 8: Collegare il cavo al
morsetto
Legenda
1
Raccordo a vite
4
Spina di contatto
2
Guarnizione
5
Lunghezze dei cavi
3
Involucro
