Korte montagehandleiding (Nederlands)
Bladzijde 54
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3
Als stabiele spanningswaarden worden gemeten, is een aardsluiting in de DC-generator resp. in de bekabeling
aanwezig. De verhouding van de gemeten spanningswaarden ten opzichte van elkaar duidt op de locatie van
deze fout.
Neemt u tevens in acht dat de PV-generator in een isolatieweerstand van in totaal 2,0 Mohm heeft, omdat de
omvormer bij een te lage isolatieweerstand anders niet voedt.
2. Mogelijke fouten vóór het aansluiten van de DC-generator herstellen.
OPMERKING
Aangesloten PV-panelen moeten conform IEC 61730 Class A geschikt zijn voor de hiervoor bedoelde
DC-systeemspanning, tenminste echter voor de waarde van de AC-netspanning.
A
B

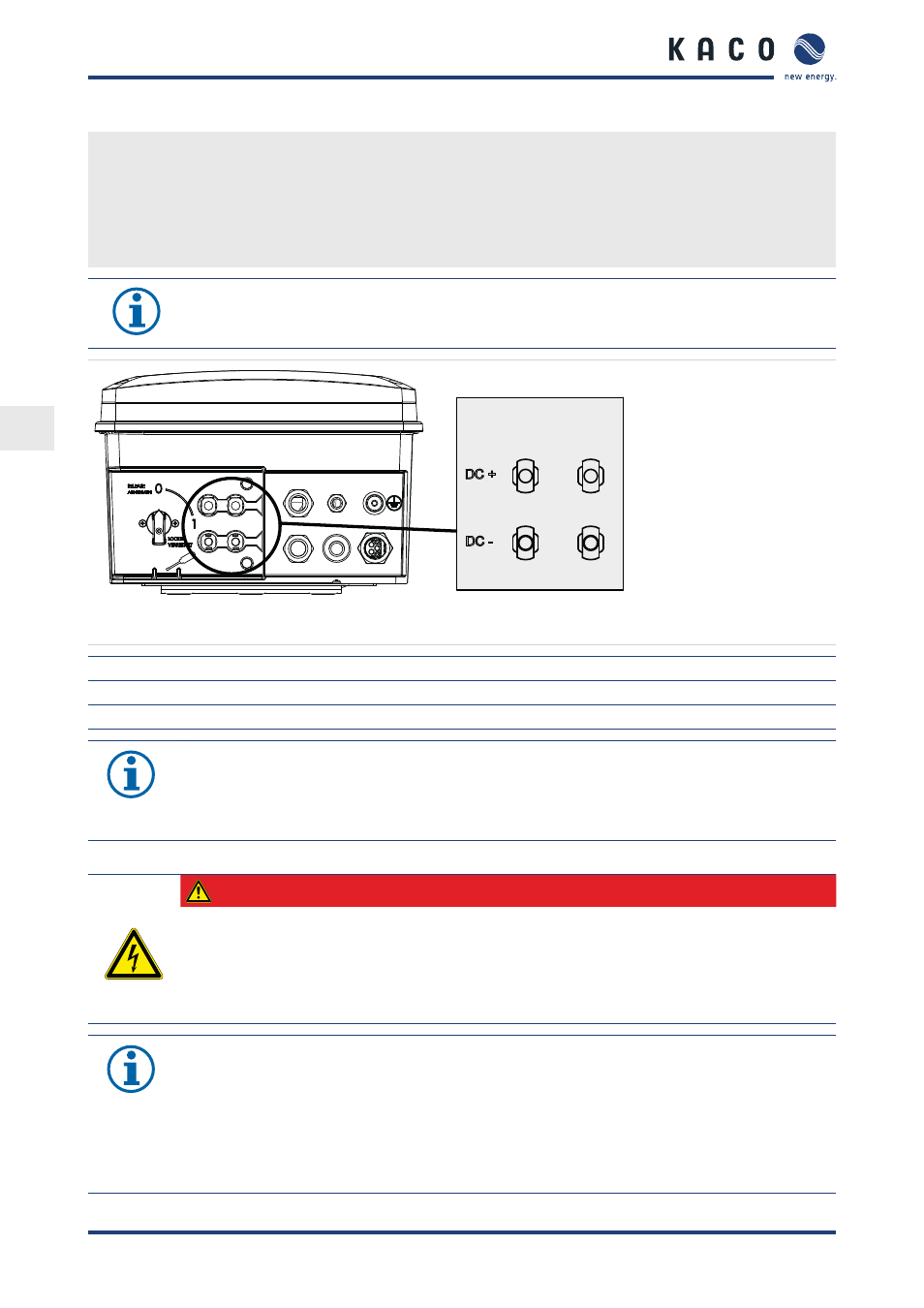

Afbeelding 17: Aansluitingen voor DC-plus en DC-minus
Legenda
A
MPP-tracker A
B
MPP-tracker B
DC-plus/DC-min-aansluitingen aan MPP-tracker A
DC-plus/DC-min-aansluitingen aan MPP-tracker B
OPMERKING
Het totale vermogen van het apparaat is nog steeds begrensd. Wordt een ingang met meer dan P(D-
Cmax)/2 geschakeld, dan reduceert zich het maximale ingangsvermogen van de 2e ingang dienover-
eenkomstig. Let erop dat het maximale ingangsvermogen niet wordt overschreden.
(7.3.3) Schakeling
GEVAAR
Levensgevaar door elektrische schok (vlamboog)!
Foutieve bezetting van de MPP-tracker leidt tot sterke beschadiging van de omvormer
Zwaar letsel of overlijden door het aanraken van de spanningsgeleidende aansluitingen.
›
Alpolige scheidingsmogelijkheid van iedere afzonderlijke MPP-tracker waarborgen.
›
Aanbevolen standaardschakeling aanhouden.
OPMERKING
Wordt één van de MPP-trackers (A of B) niet gebruikt, dan moet de niet gebruikte MPP-tracker
worden kortgesloten, omdat er anders fouten in de zelftest van het apparaat kunnen optreden en
het voedingsbedrijf niet is gegarandeerd. Kortsluiten van een MPP-tracker beschadigt het apparaat
niet.
Gebruik altijd de aanbevolen standaardschakeling of de parallelle ingangsschakeling voordat een
MPP-tracker wordt kortgesloten en daarmee ongebruikt blijft.
