KACO blueplanet 5.0 - 9.0 TL3 - Manual (Página 117)

SL
Kratka navodila za montažo (Slovensko)

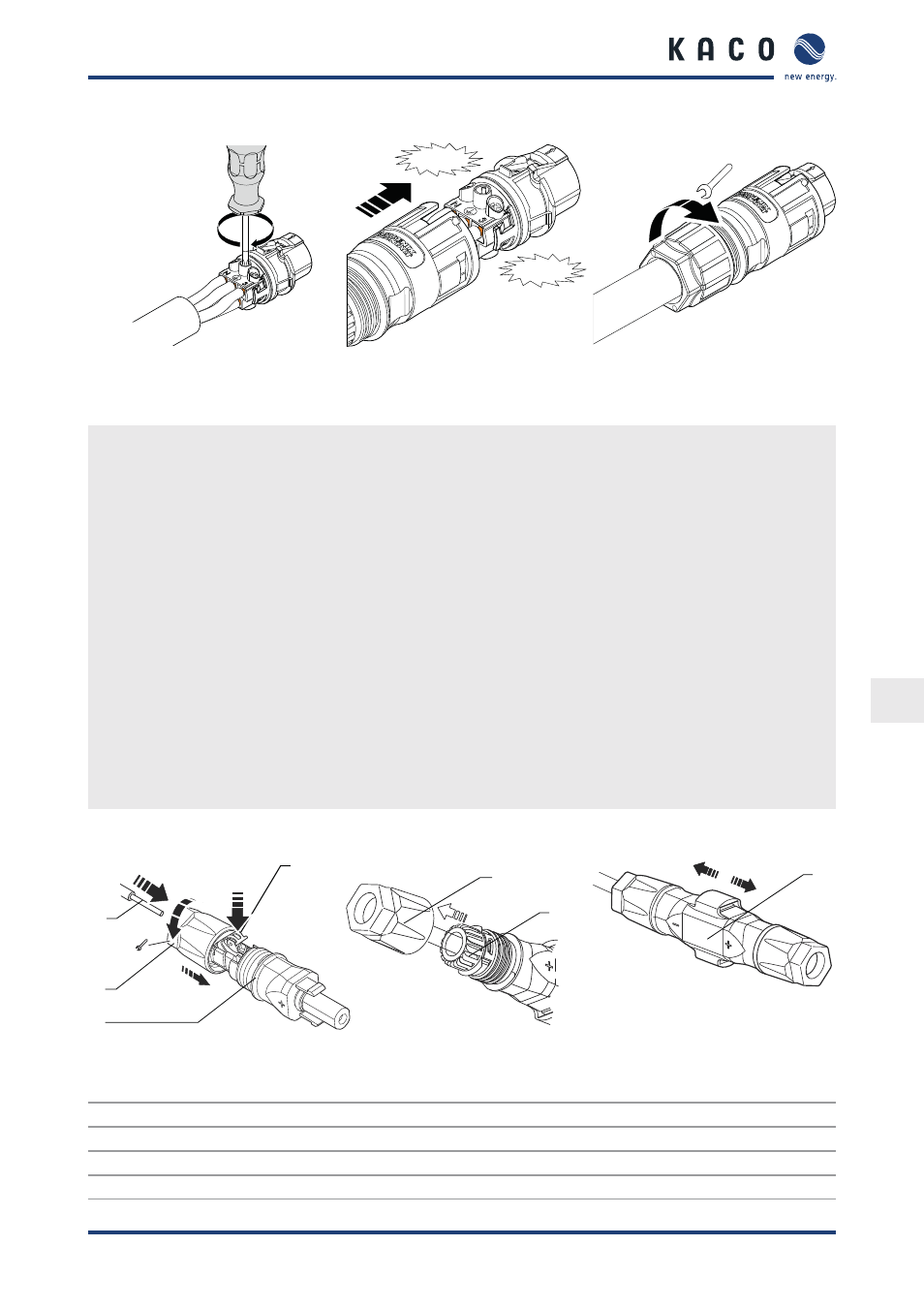

Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3 Stran 117
1 Nm
CLICK !
CLICK !
30
6,5 Nm
Slika 9: Zategnite vijake Slika 10: Nosilec stika vtisnite v ohišje Slika 11: Zategnite privitje
kablov
Konfiguriranje priključnega vtiča AC
ඣ Območje priključka je odprto.
1.
Privitje kabla potisnite prek kabla.
2. Tesnilo izberite glede na uporabljen premer kabla (8 ... 12 mm / 12 ... 16 mm/ 16 ... 21 mm).
3. Ohišje s tesnilom potisnite prek kabla.
4. S kabla odstranite 50 mm plašča.
5. Skrajšajte žile N, L1, L2, L3 za 8 mm.
6. Z žil (N, L1, L2, L3 , PE) odstranite 12 mm izolacije.
7. Pri gibkih žilah priporočamo uporabo tulcev za žile po DIN 46228, ki jih stisnete s kleščami za stiskanje (CRIMP-
FOX 6).
8. Žile vtaknite v kontakte v skladu z označitvijo na nosilcu kontaktov.
9. Vijake za nosilcu kontaktov zategnite z 1 Nm.
10. Nosilec kontaktov potisnite v ohišje, dokler ne zaslišite glasnega "klik".
11. Nosilec kontaktov potisnite v ohišje, dokler ne zaslišite glasnega "klik".
12. Ohišje pridržite z vijačnim ključen (št. 30).
Privitje kablov zategnite z navorom 6,5 Nm.
» Izvedite električno priključitev.
11.5.2 Vtični spojnik DC
5
1
2
6
4
3
1
2
15
4
3
7
Slika 12: Vdenite žile Slika 13: Vstavek potisnite v tulec Slika 14: Preverite pritrditev
Legenda
1 Kabelski navojni priključki za priklop DC 5 Privitje kablov
2 Vzmet 6 Kontaktni vtič
3 Vstavek 7 Sklopka
4 Tulec
