Guida rapida di montaggio (in italiano)
Pagina 18 Guida rapida di montaggio blueplanett 5.0TL3 - 9.0TL3
1 Nm
CLICK !
CLICK !
30
6,5 Nm

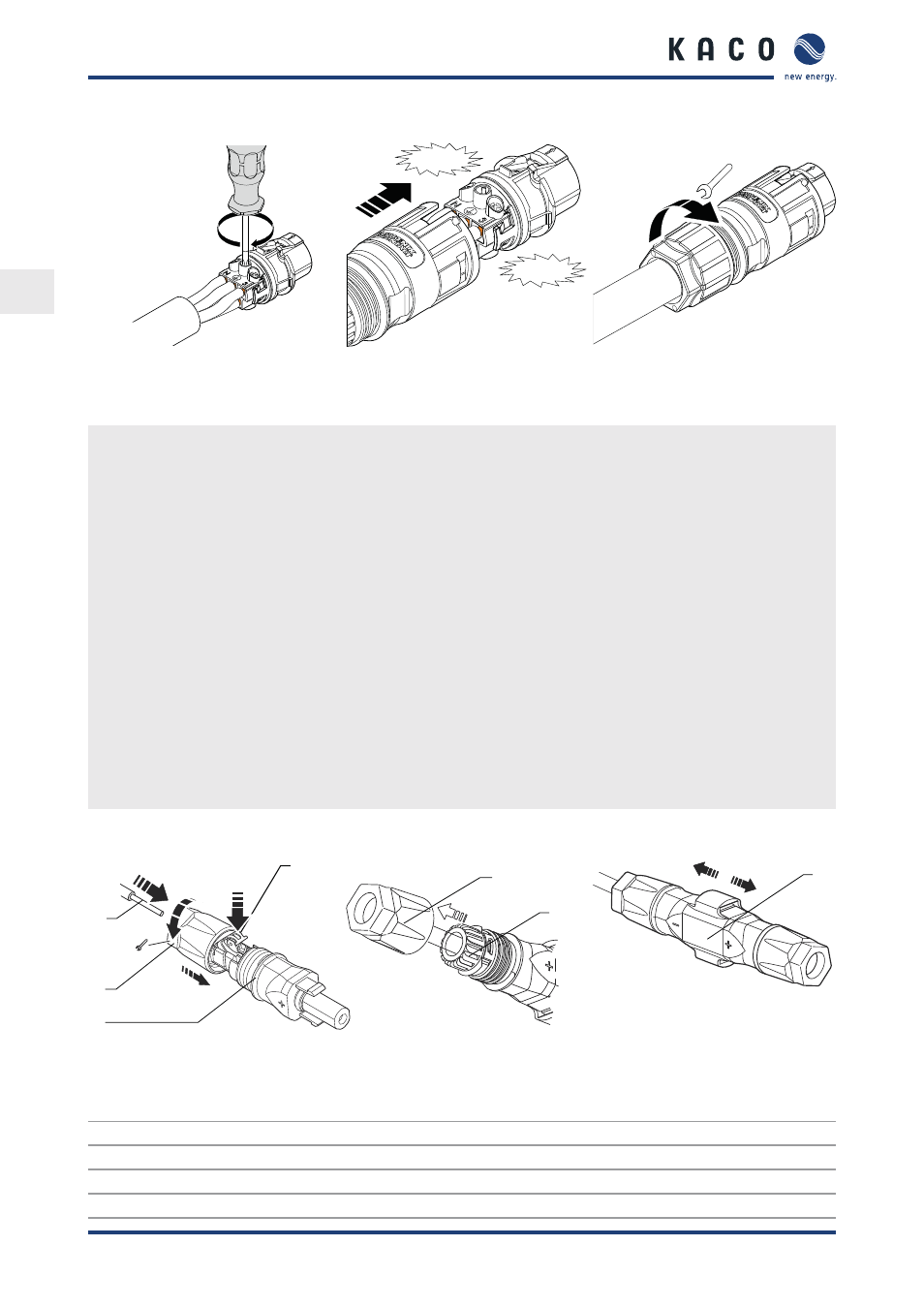

Immagine 9: Serrare le viti Immagine 10: Spingere i morsetti
nell'involucro
Immagine 11: Serrare il raccordo a vite
del cavo.
Configurazione del connettore CA
ඣ Vano collegamenti aperto.
1.
Spingere il raccordo a vite sopra il cavo.
2. Selezionare la guarnizione in base al diametro dei cavi adottati (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Spingere l'involucro con la guarnizione sopra il cavo.
4. Sguainare il cavo di 50 mm.
5. Accorciare i conduttori N, L1, L2, L3 di 8 mm.
6. Spelare i conduttori (N, L1, L2, L3 , PE) di 12 mm.
7. Con conduttori flessibili consigliamo l'utilizzo di terminali a bussola a norma DIN 46228 da serrare con una
pinza per capicorda (CRIMPFOX 6).
8. Collegare i conduttori come indicato dalle diciture presenti sul morsetto.
9. Serrare le viti del morsetto a 1 Nm.
10. Spingere il morsetto nell'involucro finché non fa un "clic" udibile.
11. Spingere il morsetto nell'involucro finché non fa un "clic" udibile.
12. Fermare l'involucro con una chiave (da 30).
Serrare il raccordo a vite con una coppia di serraggio di 6,5 Nm .
» Realizzazione del collegamento elettrico.
2.5.2 Connettore CC
5
1
2
6
4
3
1
2
15
4
3
7
Immagine 12: Introdurre i fili Immagine 13: Spingere l'inserto nella
boccola
Immagine 14: Verificare il fissaggio
Legenda
1 Fili per il collegamento CC 5 Raccordo a vite
2
Molla 6 Spina di contatto
3 Inserto 7 Giunto
4 Boccola
