Korte montagehandleiding (Nederlands)
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3 Bladzijde 51
1 Nm
CLICK !
CLICK !
30
6,5 Nm

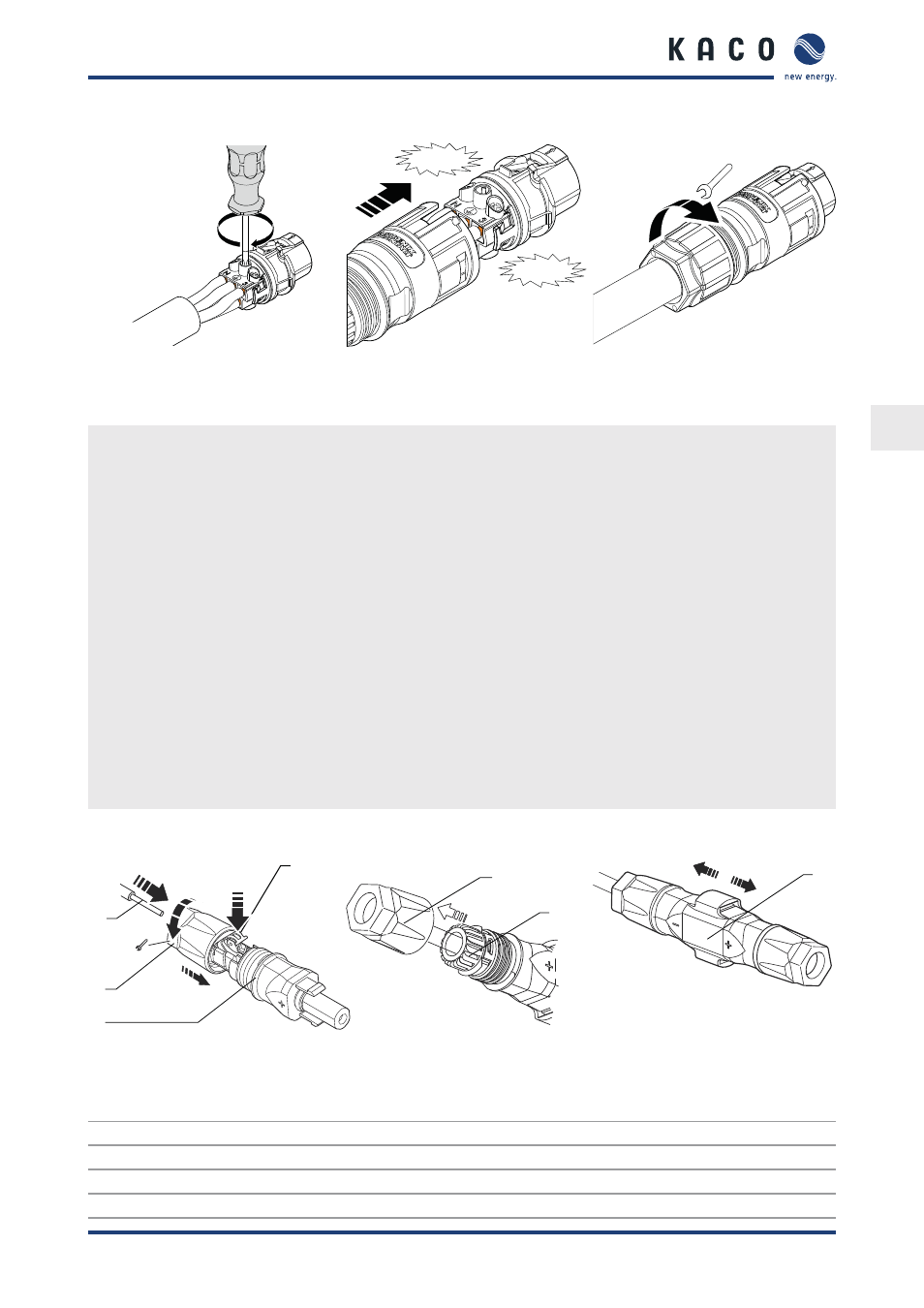

Afbeelding 9: Bouten vastdraaien Afbeelding 10: Contactdrager in behui-
zing duwen
Afbeelding 11: Kabelwartel
vastdraaien
AC-aansluitstekker configureren
ඣ Aansluitruimte geopend.
1.
Kabelwartel over de kabel schuiven.
2. Afdichting overeenkomstig de gebruikte kabeldiameter (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm) kiezen.
3. Behuizing met de afdichting over de kabel schuiven.
4. Kabel 50 mm afstrippen.
5. Draden N, L1, L2, L3 8 mm inkorten.
6. Draden (N, L1, L2, L3 , PE) 12 mm strippen.
7. Bij flexibele draden adviseren we om kabelschoenen conform 46228 te gebruiken die met een krimptang
(CRIMPFOX 6) ingeperst worden.
8. Draden overeenkomstig de kenmerking op de contactdrager in de contact voeren.
9. Bouten aan contactdrager 1 Nm vastdraaien.
10. Contactdrager in de behuizing duwen totdat een klik te horen is.
11. Contactdrager in de behuizing duwen totdat een klik te horen is.
12. Behuizing met een momentsleutel (30) vasthouden.
Kabelwartel met een aanhaalmoment van 6,5 Nm vastdraaien.
» Elektrische aansluiting uitvoeren.
5.5.2 DC-stekker
5
1
2
6
4
3
1
2
15
4
3
7
Afbeelding 12: Draden invoeren Afbeelding 13: Inzetstuk in huls schui-
ven
Afbeelding 14: Bevestiging controleren
Legenda
1 Draden voor DC-aansluiting 5 kabelwartel
2 Veer 6 Contactstekker
3 Inzetstuk 7 Koppeling
4 Huls
