Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)

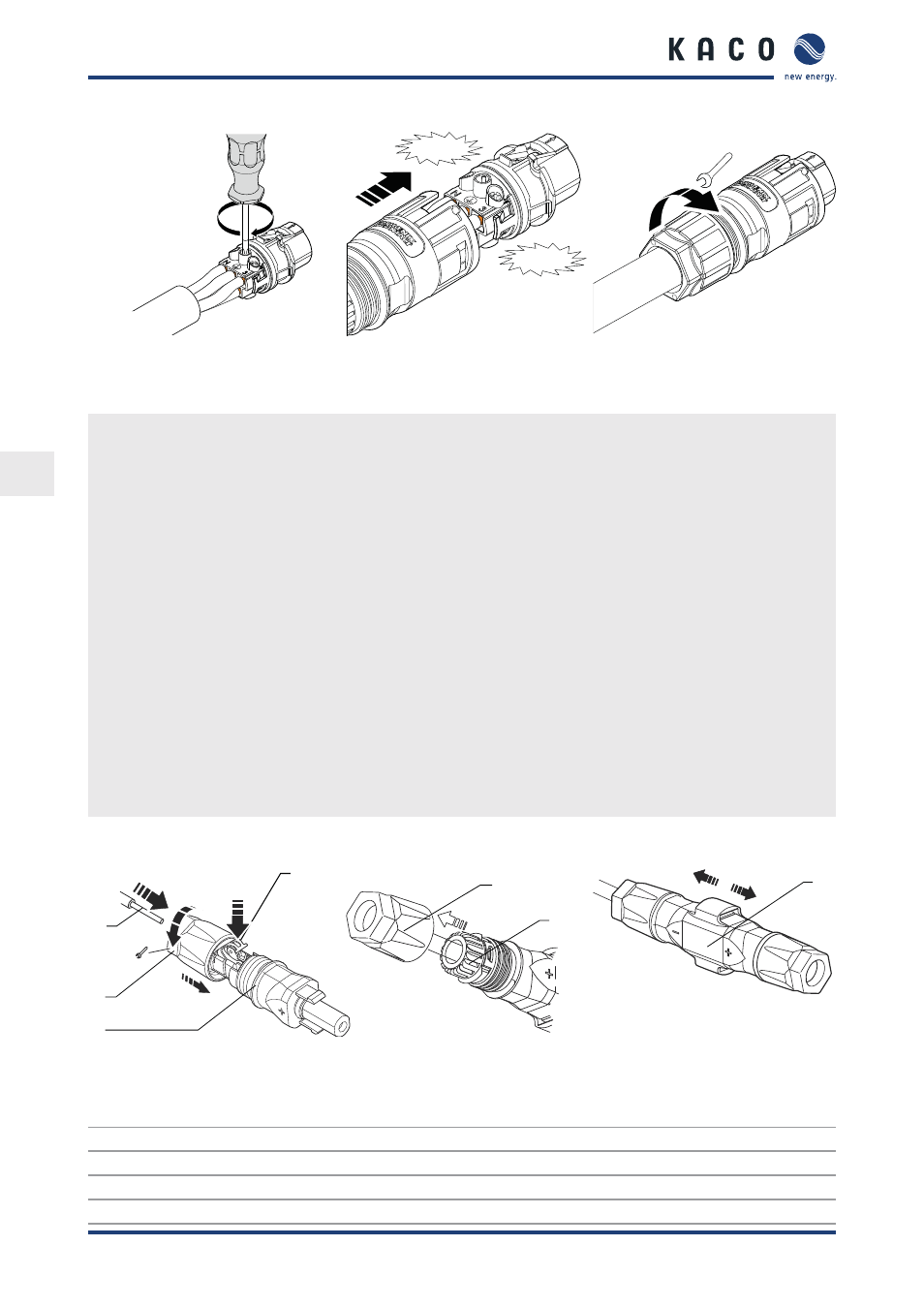

Σελίδα 62 Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3
1 Nm
CLICK !
CLICK !
30
6,5 Nm
Σχήμα 9: Σφίξτε τις βίδες Σχήμα 10: Πιέστε τους φορείς επαφών
στο περίβλημα
Σχήμα 11: Σφίξτε τον
στυπιοθλίπτη καλωδίου
Ρύθμιση βύσματος σύνδεσης AC
ඣ Περιοχή σύνδεσης ανοιχτή.
1.
Περάστε το στυπιοθλίπτη καλωδίου στο καλώδιο.
2. Επιλέξτε μόνωση ανάλογα με τη διάμετρο χρησιμοποιούμενου καλωδίου (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Περάστε το περίβλημα μαζί με τη γείωση στο καλώδιο.
4. Απογυμνώστε το καλώδιο κατά 50 mm.
5. Κοντύνετε τους κλώνους N, L1, L2, L3 κατά 8 mm.
6. Απογυμνώστε τους κλώνους (N, L1, L2, L3 , PE) κατά 12 mm.
7. Σε περίπτωση εύκαμπτων κλώνων συνιστούμε τη χρήση χιτωνίων άκρων των κλώνων κατά DIN 46228, τα
οποία
συμπιέζονται με σφιγκτήρα (CRIMPFOX 6).
8. Οδηγήστε τους κλώνους σύμφωνα με τη σήμανση στο φορέα επαφών μέσα στις επαφές.
9. Σφίξτε τις βίδες στο φορέα επαφών με 1 Nm.
10. Πιέστε το φορέα επαφών μέσα στο περίβλημα έως ότου ακουστεί "κλικ".
11. Πιέστε το φορέα επαφών μέσα στο περίβλημα έως ότου ακουστεί "κλικ".
12. Συγκρατήστε το περίβλημα με ένα κλειδί (30).
Σφίξτε το στυπιοθλίπτη καλωδίου με ροπή 6,5 Nm.
» Εκτελέστε την ηλεκτρική σύνδεση.
6.5.2 Βυσματικός σύνδεσμος DC
5
1
2
6
4
3
1
2
15
4
3
7
Σχήμα 12: Περάστε τους κλώνους Σχήμα 13: Ωθήστε το ένθεμα στην
υποδοχή
Σχήμα 14: Ελέγξτε τη σταθερότητα
Υπόμνημα
1 Κλώνοι σύνδεσης DC 5 Στυπιοθλίπτης καλωδίου
2 Ελατήριο 6 Βύσμα επαφής
3 Ένθεμα 7 Συνδετήρας
4 Υποδοχή
