KACO blueplanet 5.0 - 9.0 TL3 - Manual (Página 44)

PL PL
Skrócona instrukcja montażu (Polski)
Strona 44 Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

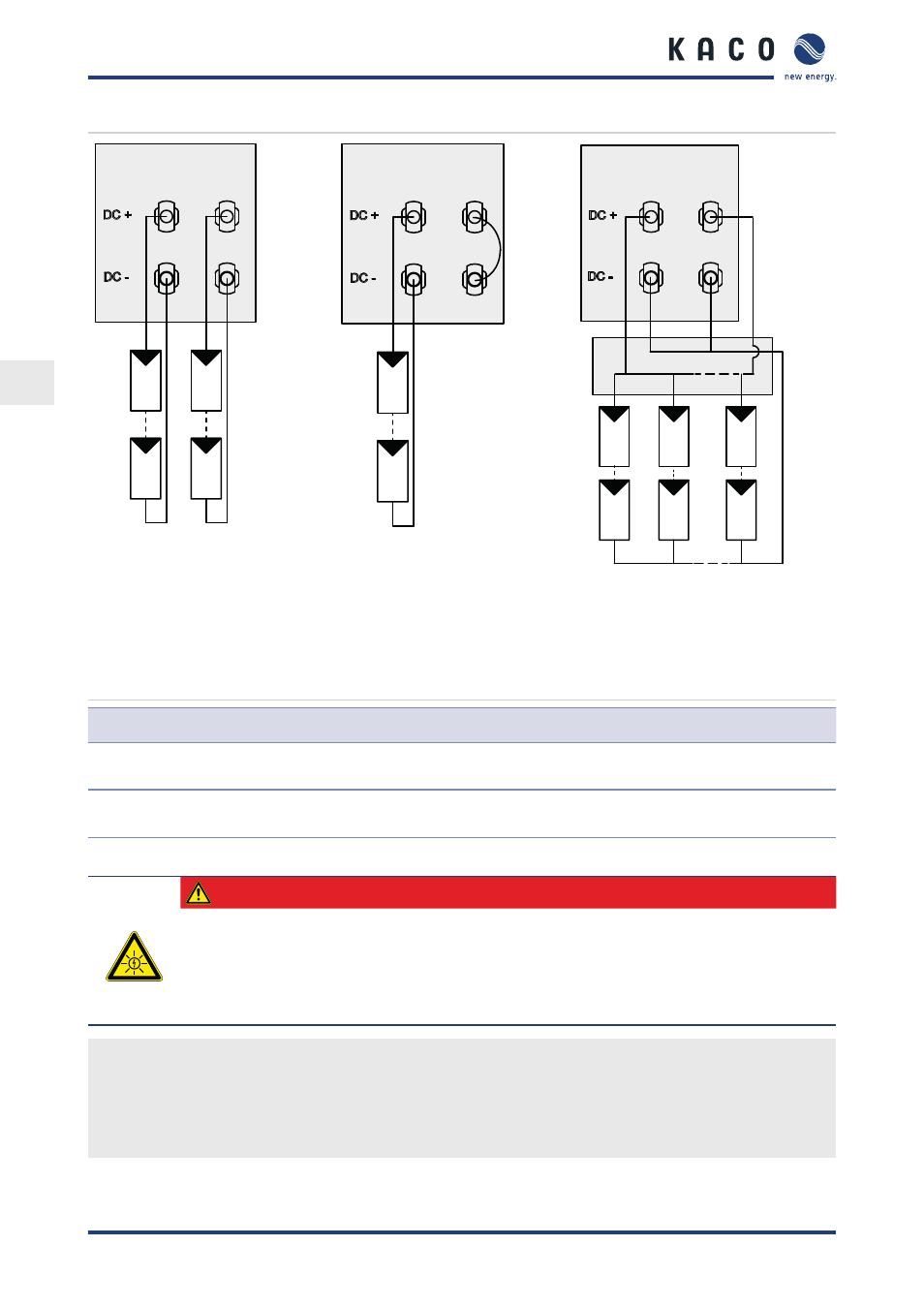

Rysunek 18: Zalecany układ standar-
dowy
Rysunek 19: Układ równoległy
wejść z adapterem Y,
zwarcie nieużywanego
trackera MPP B
Rysunek 20: Równoległy układ wejść w
skrzynce przyłączeniowej gene-
ratora
Dane elektryczne w: układzie standardowym Niestosowanie trackera MPP B
P
max
”PRFPDNV\PDOQDQD
WUDFNHU
Nieużywany tracker MPP zewrzeć
I
max
Zależnie od generatora fotowoltaicznego. Prąd wejściowy nie może przekraczać 11 A na
każdy tracker.
4.5.6 Podłączanie generatora fotowoltaicznego
ZAGROŻENIE
Zagrożenie życia wskutek porażenia prądem!
Ciężkie obrażenia albo śmierć wskutek dotknięcia przyłączy pod napięciem. Podczas naświetlania na
otwartych końcach przewodów DC panuje napięcie stałe.
›
Nie dotykać nieosłoniętych końców przewodów.
› Unikać zwarć.
Podłączanie generatora fotowoltaicznego
1. Zdjąć kapturki ochronne z wtyków przyłączeniowych DC.
2. Podłączyć generator fotowoltaiczny do spodu obudowy.
3. Zapewnić stopień ochrony IP65, zabezpieczając nieużywane złącza wtykowe kapturkami ochronnymi.
» Falownik jest połączony z generatorem fotowoltaicznym.
