Strana 88 Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

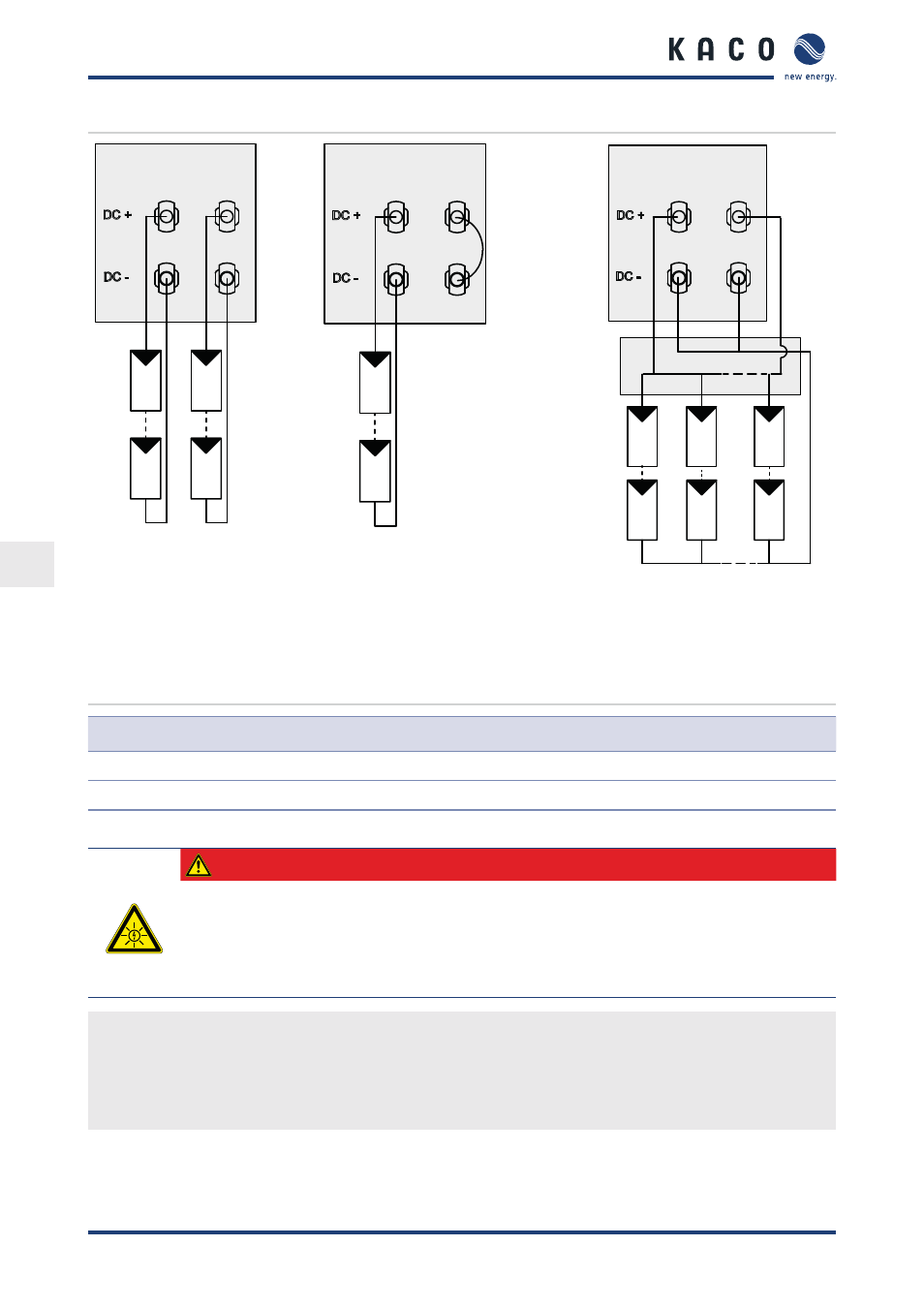

Obr. 18: Doporučené standardní
zapojení
Obr. 19: Paralelní vstupní zapojení s Y
adaptérem, spojení nepouží-
vaného sledovače MPP tracker
nakrátko
Obr. 20: Paralelní vstupní zapojení v
přípojné skříni generátoru
Elektrická data při: Standardním zapojení Nepoužití sledovače MPP tracker B
P
max
”PD[YìNRQQDVOHGRYDĀ Nepoužitý sledovač MPP tracker B zkratujte
I
max
V závislosti na FV generátoru. Vstupní proud sledovače nesmí překročit 11 A.
8.5.6 Připojení FV generátoru
NEBEZPEČÍ
Nebezpečí smrtelného úrazu elektrickým proudem!
Těžké poranění nebo smrt v důsledku doteku přípojek pod proudem. Při dopadu záření vzniká na
otevřených koncích vodičů stejnosměrného proudu stejnosměrné napětí.
›
Nedotýkejte se otevřených konců vodičů.
›
Vyvarujte se zkratů.
Připojení FV generátoru
1. Odstraňte záslepky z připojovacích konektorů stejnosměrného proudu.
2. Připojte generátor FV na konektor stejnosměrného proudu na spodní straně skříně.
3. Zajistěte třídu ochrany IP 65 uzavřením nepoužitých konektorových spojů záslepkami.
» Střídač je propojený s FV generátorem.
