Korte montagehandleiding (Nederlands)
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3 Bladzijde 55
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

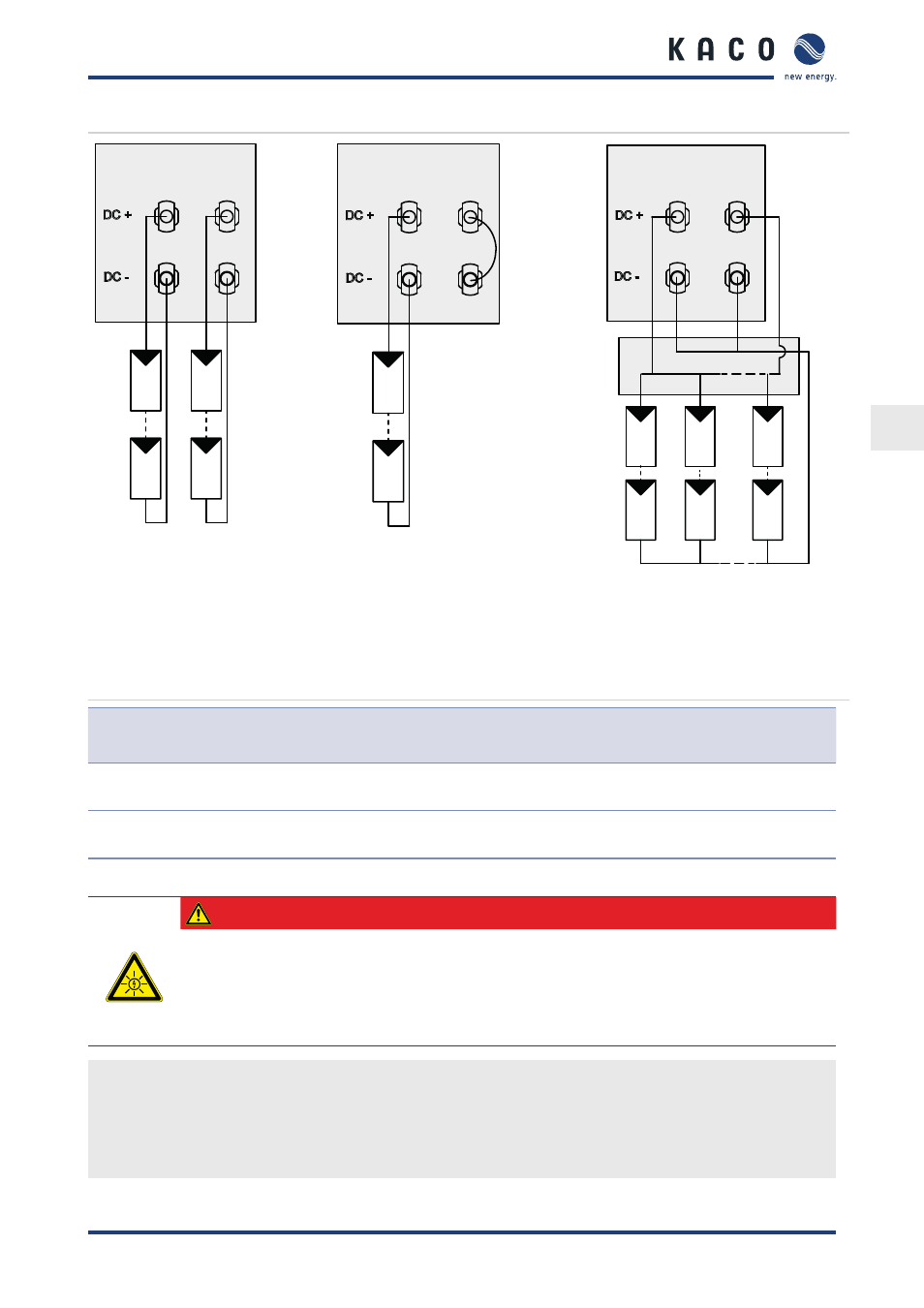

Afbeelding 18: Aanbevolen stan-
daardschakeling
Afbeelding 19: Parallele ingangsscha-
keling mit Y-adapter, kort-
sluiting van de niet gebruikte
MPP-tracker B
Afbeelding 20: Parallelle ingangsscha-
keling in generatoraansluit-
kast
Elektrische gegevens
bij: standaardschakelaar Indien een MPP-tracker B niet wordt gebruikt
P
max
”PD[YHUPRJHQSHUWUDF-
NHU
Niet gebruikte MPP-trackers B kortsluiten
I
max
Afhankelijk van PV-generator. De ingangsstroom per tracker mag niet hoger zijn dan
11A.
5.5.6 PV-generator aansluiten
GEVAAR
Levensgevaar door elektrische schok!
Zwaar letsel of overlijden door het aanraken van de spanningsgeleidende aansluitingen. Bij zonne-
schijn staat er gelijkspanning op de kabeleinden van de DC-kabels.
›
Blootliggende kabeleinden niet aanraken.
›
Kortsluitingen voorkomen.
PV-generator aansluiten
1. Beschermkappen van de DC-aansluitstekkers verwijderen.
2. PV-generator op de DC-stekkers aan de onderzijde van de behuizing aansluiten.
3. Beschermingsklasse IP65 door het afsluiten van de niet-gebruikte stekkers met beschermkappen garanderen.
» De omvormer is aan de PV-generator gekoppeld.
