EL
Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3 Σελίδα 63
Ρύθμιση βυσματικού συνδέσμου DC
ඣ Περιοχή σύνδεσης ανοιχτή.
ΥΠΟΔΕΙΞΗ: Πριν την απογύμνωση δώστε προσοχή, ώστε να μην κόψετε τα επιμέρους σύρματα.
1. Απογυμνώστε τους κλώνους για τη σύνδεση DC κατά 15 mm.
2. Περάστε προσεκτικά τους μονωμένους, συνεστραμμένους κλώνους μέχρι τέρμα.
ΥΠΟΔΕΙΞΗ: Τα συνεστραμμένα άκρα πρέπει να είναι ορατά στο ελατήριο.
3. Κλείστε το ελατήριο με τρόπο που να ασφαλίσει.
4. Ωθήστε το ένθεμα στην υποδοχή.
5. Σφίξτε το στυπιοθλίπτη καλωδίου με διχαλωτό κλειδί 15“, με ροπή 2 Nm.
6. Συνδέστε το ένθεμα με το βύσμα επαφής.
7. Βεβαιωθείτε ότι έχει ασφαλίσει τραβώντας ελαφρά το συνδετήρα.
» Εκτελέστε την ηλεκτρική σύνδεση.
ΥΠΟΔΕΙΞΗ
Κατά την τοποθέτηση πρέπει να τηρείται ακτίνα κάμψης τουλάχιστον 4x μεγαλύτερη από τη διάμε-
τρο του καλωδίου. Αν η ακτίνα κάμψης είναι πολύ μεγάλη, μπορεί να επηρεαστεί ο βαθμός προστα-
σίας.
Πριν τη βυσματική σύνδεση απαιτείται εξουδετέρωση όλων των μηχανικών φορτίων.
6.5.3 (7.3) Προετοιμασία ηλεκτρικής σύνδεσης
Η σύνδεση στη Φ/Β γεννήτρια και η σύνδεση στο ηλεκτρικό δίκτυο γίνεται μέσω των βυσματικών συνδέσμων στην
κάτω πλευρά του μετατροπέα.
1
3
2

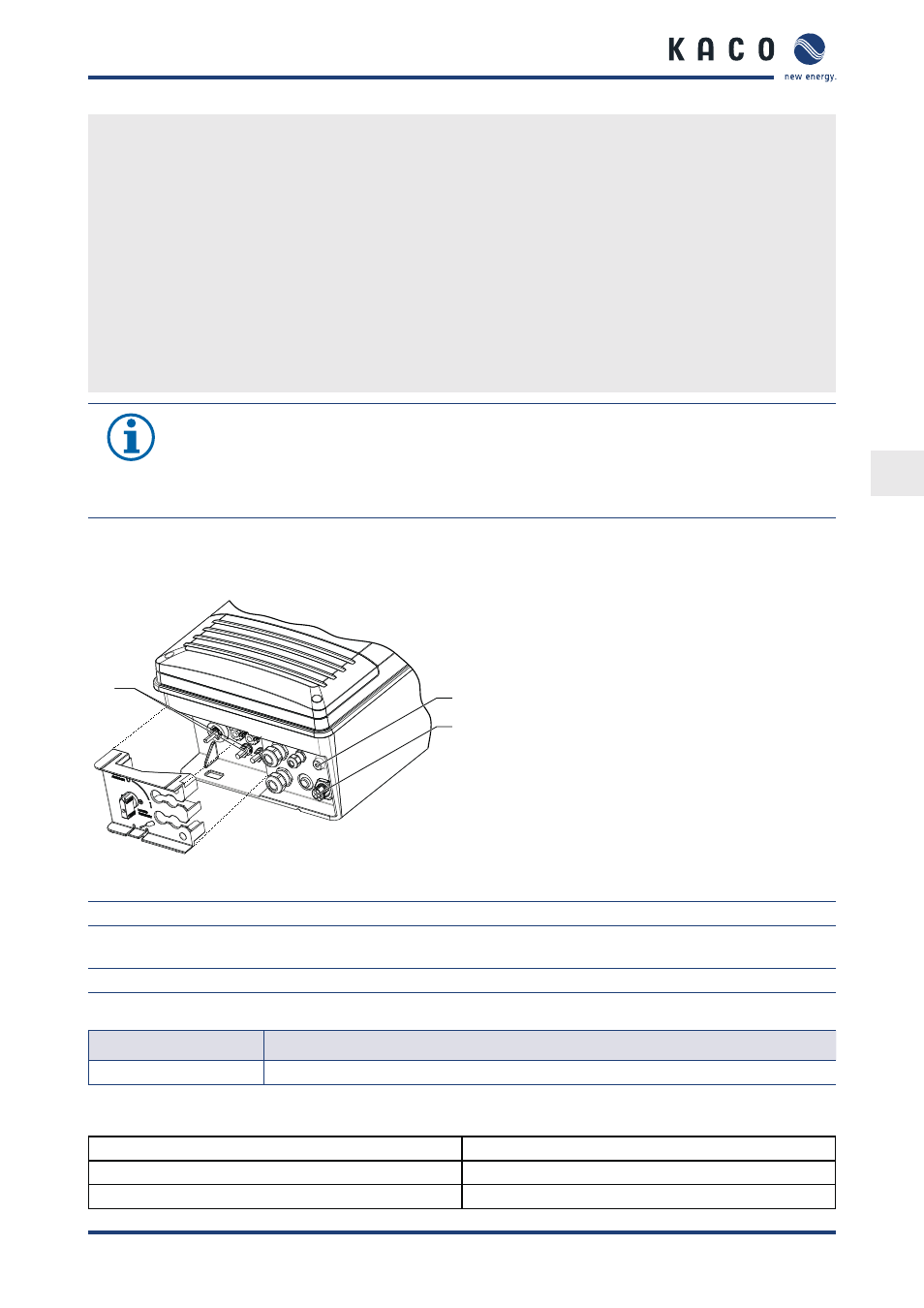

Σχήμα 15: Περιοχή συνδέσεων: Ηλεκτρική σύνδεση
Υπόμνημα
1 Βυσματικός σύνδεσμος DC συμβατό με MC4 για Φ/Β
γεννήτρια
3 Υποδοχή σύνδεσης AC για σύνδεση στο ηλε-
κτρικό δίκτυο
2 Γείωση περιβλήματος
6.5.4 (7.4) Σύνδεση συσκευής στο ηλεκτρικό δίκτυο τροφοδοσίας
Διατομή καλωδίων Προστασία
2,5 - 6,0 mm² έως 25 A σε 6,0 mm²
Πίνακας 1: Συνιστώμενη διατομή καλωδίων
Επιλέξτε διατομή καλωδίου, τύπο ασφάλειας και τιμή ασφάλειας σύμφωνα με τις παρακάτω συνθήκες:
- Πρότυπα εγκατάστασης ανάλογα με τη χώρα χρήσης - Είδος δρομολόγησης των καλωδίων
- Κατηγορία ισχύος της συσκευής - Τοπικές θερμοκρασίες
- Μήκος αγωγών
