Notice de montage abrégée (Français)
Page 6 Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3
1.5 (7.1) Ouvrir le compartiment de raccordement
1
3
2

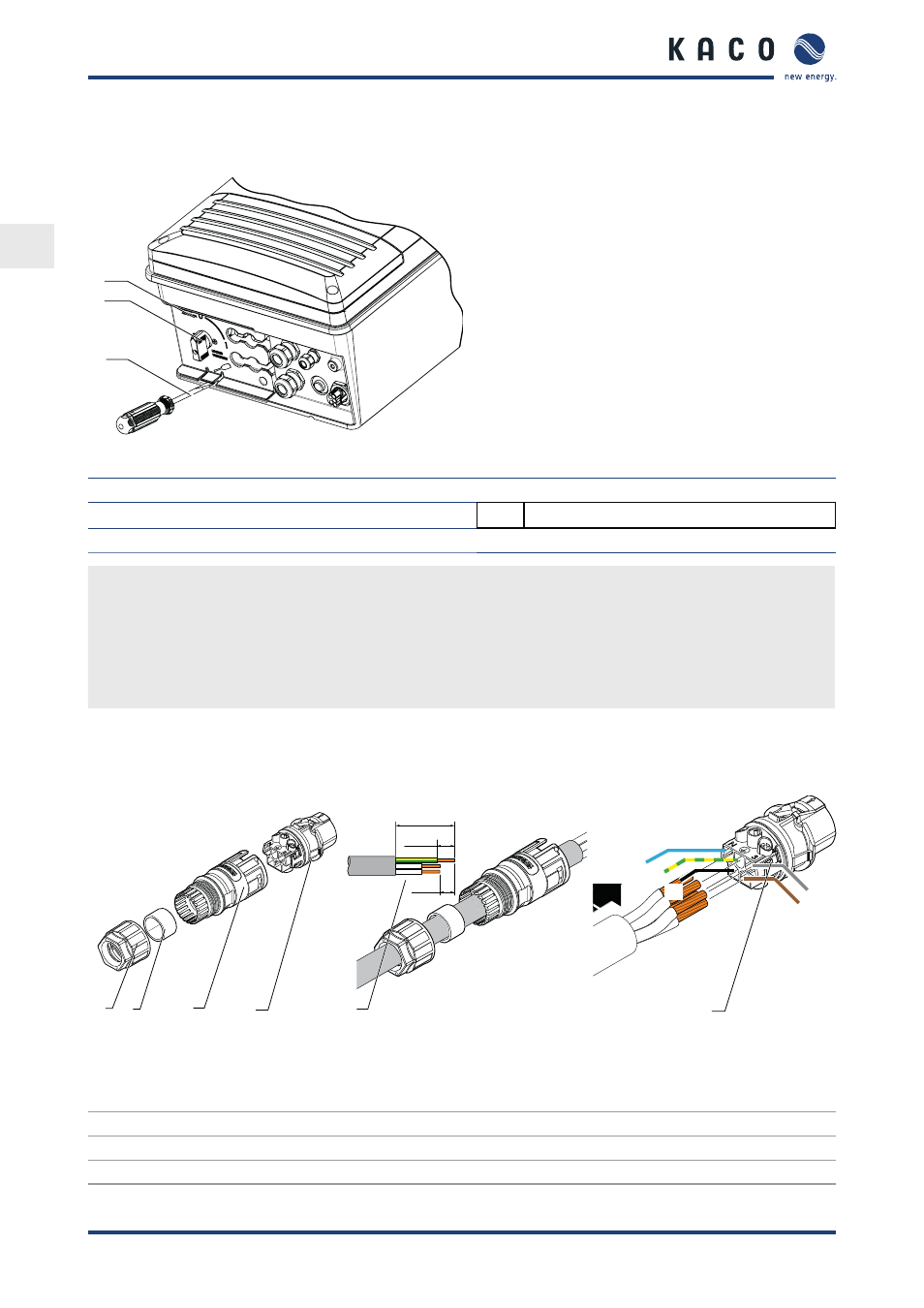

Figure 5 : Dégager le zone de raccordement CC
Légende
1 Tournevis 3 Sectionneur CC
2
Cache de protection
Ouvrir le compartiment de raccordement
ඣ Vous avez procédé au montage mural.
1.
Régler le disjoncteur CC « 0 » pour retirer le cache.
2. Dévisser prudemment la tôle de protection à l'endroit indiqué à l'aide d'un tournevis.
3. Retirer la tôle et la mettre de côté pour le raccordement.
» Procéder au raccordement électrique.
1.5.1 (7.2) Configurer les raccordements
1.5.1 Connecteur CC
3 1
2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Figure 6 : Connecteurs de raccorde-
ment CA
Figure 7 : Dénuder le câble Figure 8 : Connecter le câble au bor-
nier
Légende
1 Passe-câble à vis 4 Connecteur
2 Joint 5 Longueurs de câble
3 Boîtier
