Korte montagehandleiding (Nederlands)
Bladzijde 52
Korte montagehandleiding blueplanett 5.0TL3 - 9.0TL3
DC-stekker configureren
ඣ Aansluitruimte geopend.
OPMERKING: Bij het strippen erop letten dat u geen losse draden afsnijdt.
1.
Draden voor DC-aansluiting 15 mm strippen.
2. Geïsoleerde draden met getwiste draden zorgvuldig tot de aanslag invoeren.
OPMERKING: Draadeinde moet in de veer zichtbaar zijn.
3. Sluit de veer zo, dat de veer vergrendeld is.
4. Inzetstuk in huls de schuiven.
5. Kabelwartel met behulp van een steeksleutel 15" - met 2 Nm aandraaien.
6. Inzetstuk samenvoegen met contactstekker.
7. Vergrendeling controleren door zacht aan de koppeling te trekken.
»
Elektrische aansluiting uitvoeren.
OPMERKING
Bij het leggen moet de toegestane buigradius van minimaal 4x de kabeldiameter worden aangehou-
den. Te grote buigkrachten brengen de beschermingsgraad in gevaar.
Vóór de stekker moeten alle mechanische lasten worden opgevangen.
5.5.3
(7.3) Elektrische aansluiting voorbereiden
Sluit de PV-generatie en de netaansluiting via de stekker aan de onderkant van de omvormer aan.
1
3
2

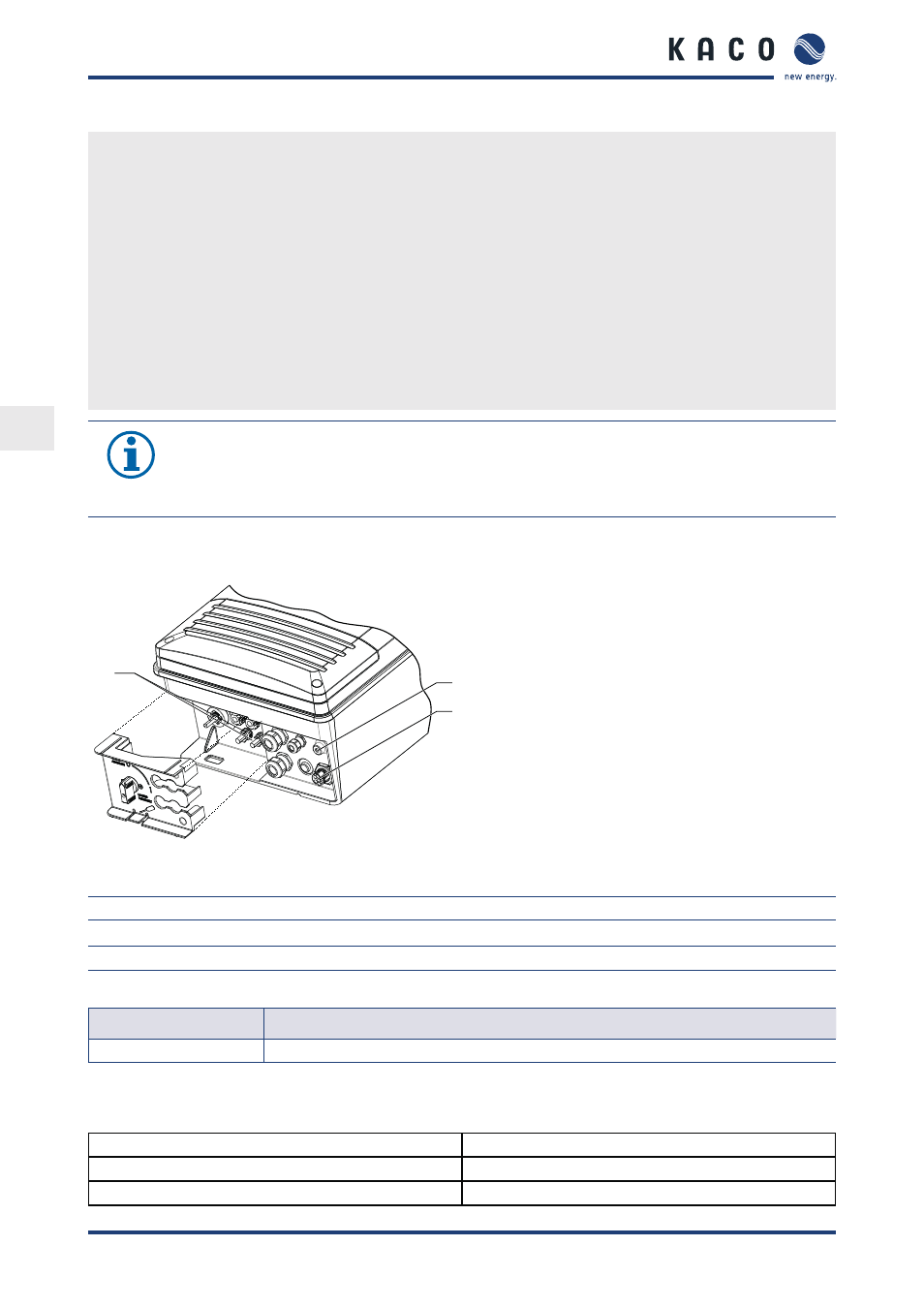

Afbeelding 15: Aansluitruimte: elektrische aansluiting
Legenda
1
MC4-compatibele DC-stekker voor PV-generator
3
AC-aansluitbus voor netaansluiting
2
Behuizingsaarde
5.5.4
(7.4) Apparaat op het voedingsnet aansluiten
Kabeldoorsnede
Elektrische beveiliging
2,5 - 6,0 mm²
max. 25 A bi 6,0 mm²
Tabel 1:
Aanbevolen kabeldiameters
Kabeldiameter, zekeringtype en zekeringwaarde aan de hand van de onderstaande randvoorwaarden
kiezen:
- landspecifieke installatienormen
- soort bedrading
- vermogensklasse van het apparaat
- lokale temperaturen
- kabellengte
