Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 64 Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3
ΥΠΟΔΕΙΞΗ
Σε περίπτωση υψηλής αντίστασης αγωγού, δηλ. σε περίπτωση αγωγού μεγάλου μήκους στην πλευρά
ηλεκτρικού δικτύου, η τάση στους ακροδέκτες ηλεκτρικού δικτύου του μετατροπέα αυξάνεται στη
λειτουργία τροφοδοσίας. Ο μετατροπέας επιτηρεί αυτήν την τάση.
Εάν η τάση υπερβεί την οριακή τιμή της υπερβολικής τάσης ηλεκτρικού δικτύου, που ισχύει ανάλογα
τη χώρα χρήσης, τότε ο μετατροπέας απενεργοποιείται.
›
Βεβαιωθείτε ότι τα καλώδια διαθέτουν επαρκώς μεγάλες διατομές ή μικρά μήκη.
Σύνδεση ηλεκτρικού δικτύου
ඣ Ο βυσματικός σύνδεσμος AC ρυθμίστηκε.
1.
Συνδέστε τον ρυθμισμένο βυσματικό σύνδεσμο με τον βυσματικό σύν-
δεσμο συσκευής ασφαλίζοντάς τον.
2. Περάστε σωστά τα καλώδια.

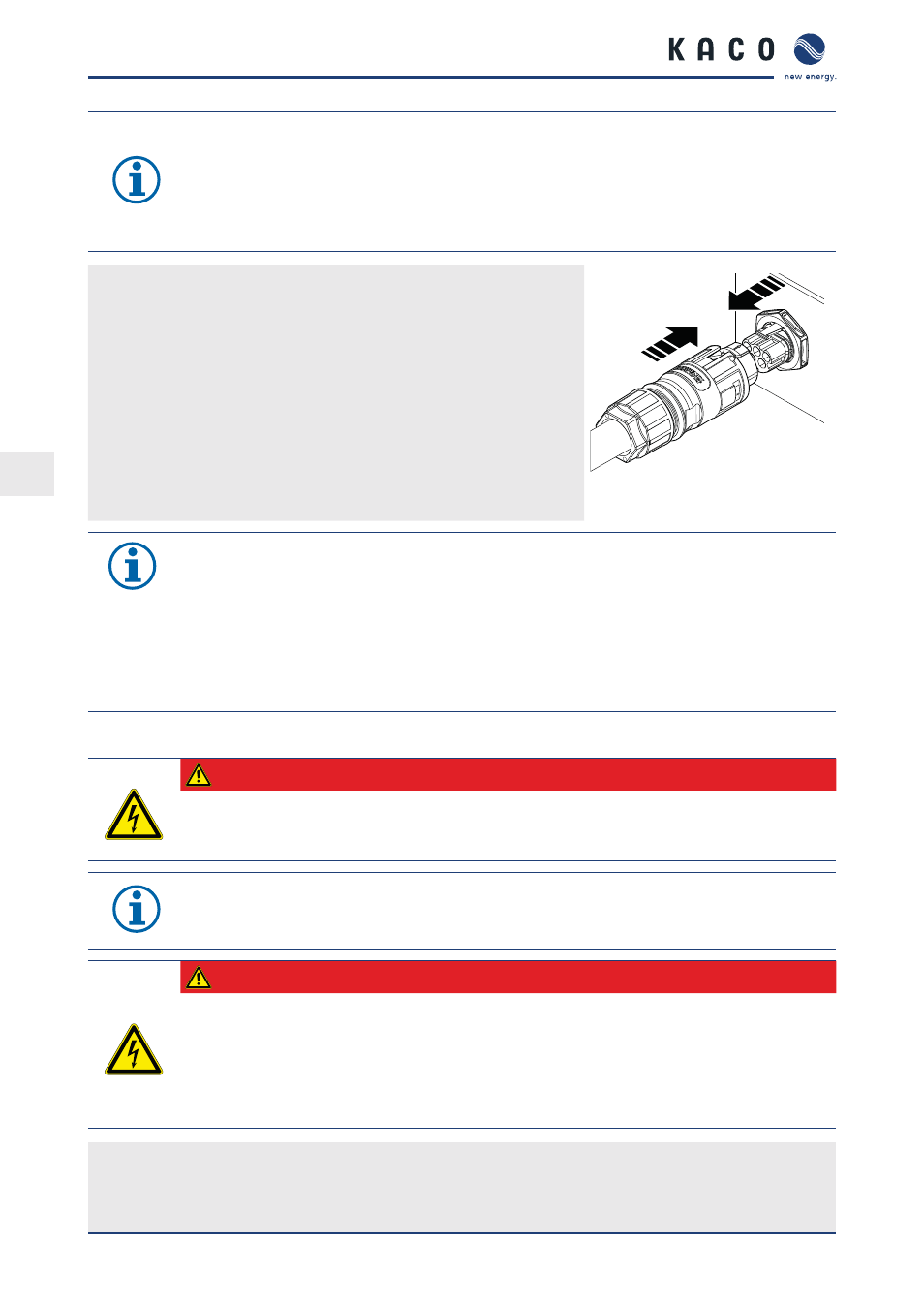

» Ο μετατροπέας έχει συνδεθεί στο ηλεκτρικό δίκτυο. Σχήμα 16: Ασφαλίστε τον βυσματικό σύν-
δεσμο AC με τον βυσματικό
σύνδεσμο συσκευής.
ΥΠΟΔΕΙΞΗ
Κατά το τελικό στάδιο εγκατάστασης πρέπει να συμπεριλάβετε ένα διακόπτη απομόνωσης στην
πλευρά AC. Αυτός ο διακόπτης απομόνωσης πρέπει να στερεωθεί με τέτοιο τρόπο, ώστε η πρό-
σβαση σε αυτόν να γίνεται ανεμπόδιστα οποιαδήποτε στιγμή.
Αν ο κανονισμός εγκατάστασης απαιτεί τη χρήση ενός προστατευτικού διακόπτη ρεύματος διαρ-
ροής, τότε πρέπει να χρησιμοποιήσετε έναν προστατευτικό διακόπτη ρεύματος διαρροής τύπου Α.
Για ερωτήσεις σχετικά με τον κατάλληλο τύπο, παρακαλούμε επικοινωνήστε με τον εγκαταστάτη ή
την εξυπηρέτηση πελατών της KACO new energy.
6.5.5 (7.5) Σύνδεση Φ/Β γεννήτριας στη συσκευή
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου λόγω εμφανιζόμενων τάσεων επαφής!
›
Σύμφωνα με το IEC62109-1 §5.3.1 απαγορεύεται κατά κανόνα η γείωση των συνδεδεμένων Φ/Β μονά-
δων ή συστοιχιών.
ΥΠΟΔΕΙΞΗ
Οι συνδεδεμένες Φ/Β μονάδες πρέπει να είναι διαστασιοποιημένες σύμφωνα με IEC 61730 Κατηγορία
A για την προβλεπόμενη τάση DC συστήματος, αλλά τουλάχιστον για την τιμή της τάσης AC.
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου λόγω εμφανιζόμενων τάσεων επαφής!
›
Κατά τη διάρκεια της συναρμολόγησης: Αποσυνδέστε ηλεκτρικά το θετικό και τον αρνητικό αγωγό
DC από το δυναμικό γείωσης (PE).
›
Αποσυνδέστε το μετατροπέα από τη γεννήτρια Φ/Β συστήματος με πάτημα του ενσωματωμένου
διακόπτη διαχωρισμού DC.
›
Αποσυνδέστε το βυσματικό σύνδεσμο.
Έλεγχος βραχυκυκλώματος γείωσης
1. Μετρήστε τη συνεχή τάση και αντίσταση στη γεννήτρια Φ/Β συστήματος για:
–
προστατευτική γείωση (PE) και θετικό αγωγό
–
προστατευτική γείωση (PE) και αρνητικό αγωγό
