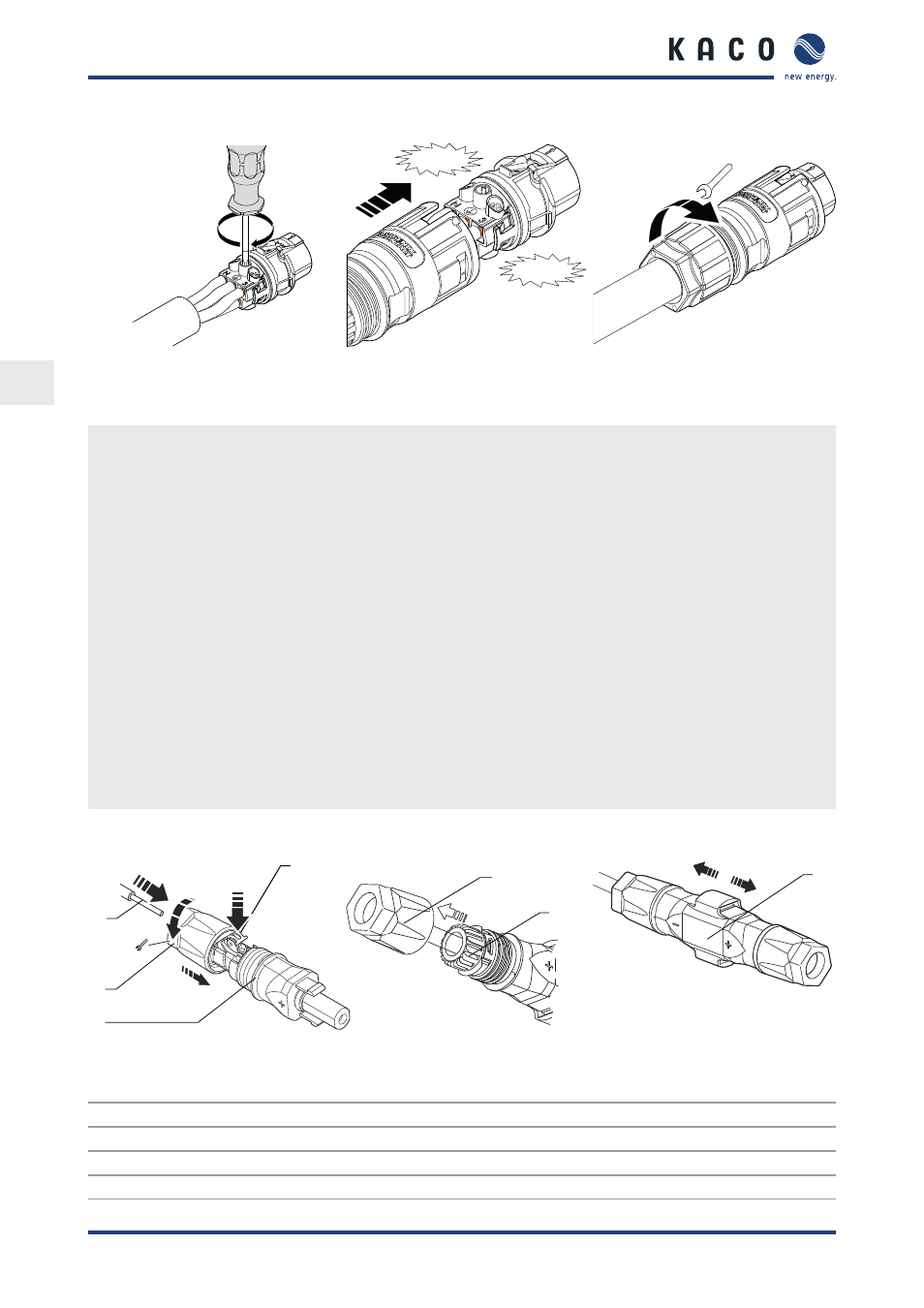

Skrócona instrukcja montażu (Polski)
Strona 40 Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3
1 Nm
CLICK !
CLICK !
30
6,5 Nm
Rysunek 9: Dokręcić śruby Rysunek 10: Wcisnąć
nośnik stykowy w obudowę
Rysunek 11: Dociągnąć przepust
kablowy
Konfiguracja wtyku przyłączeniowego AC
ඣ Skrzynka przyłączeniowa otwarta.
1.
Nasunąć przepust kablowy na kabel.
2. Wybrać uszczelkę w zależności od średnicy użytego kabla (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Nasunąć obudowę z uszczelką na kabel.
4. Zająć płaszcz z kabla na długości 50 mm.
5. Skrócić żyły N, L1, L2, L3 na długości 8 mm.
6. Odizolować żyły (N, L1, L2, L3 , PE) na długości 12 mm.
7. W przypadku elastycznych żył zalecamy użycie tulejek końcowych wg DIN 46228, zaciskanych zaciskarką
(CRIMPFOX 6).
8. Żyły wprowadzić w styk zgodnie z oznaczeniem na nośniku stykowym.
9. Dokręcić śruby na nośniku stykowym siłą 1 Nm.
10. Wcisnąć nośnik stykowy w obudowę aż do słyszalnego kliknięcia.
11. Wcisnąć nośnik stykowy w obudowę aż do słyszalnego kliknięcia.
12. Przytrzymać obudowę kluczem maszynowym płaskim (30).
Dokręcić przepust kablowy z momentem obrotowym 6,5 Nm.
» Podłączyć falownik do instalacji elektrycznej.
4.5.2 Złącze wtykowe DC
5
1
2
6
4
3
1
2
15
4
3
7
Rysunek 12: Wprowadzić żyły Rysunek 13: Wsunąć wkład do tulei Rysunek 14: Sprawdzić zamocowanie
Objaśnienia
1 Żyły przyłącza DC 5 Przepust kablowy
2 Sprężyna 6 Wtyk kontaktowy
3 Wkład 7 Złącze
4 Tuleja
