Instrucciones breves de montaje (Español)
Página 32 Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3
Si se pueden medir tensiones estables, entonces hay una conexión de tierra en el generador FV o en su cableado.
La relación entre las tensiones medidas proporciona una pista sobre la posición de este fallo.
Tenga en cuenta que la suma del generador FV debe indicar una resistencia de aislamiento de más de 2,0 megao-
hmios, ya que el inversor no alimentará con una resistencia de aislamiento demasiado baja.
2. Solucione todos los fallos antes de conectar el generador de CC.
AVISO
Los módulos FV conectados deben estar dimensionados para la tensión CC del sistema en conformi-
dad con IEC 61730 clase A, pero como mínimo para el valor de la tensión de red de CA
A B

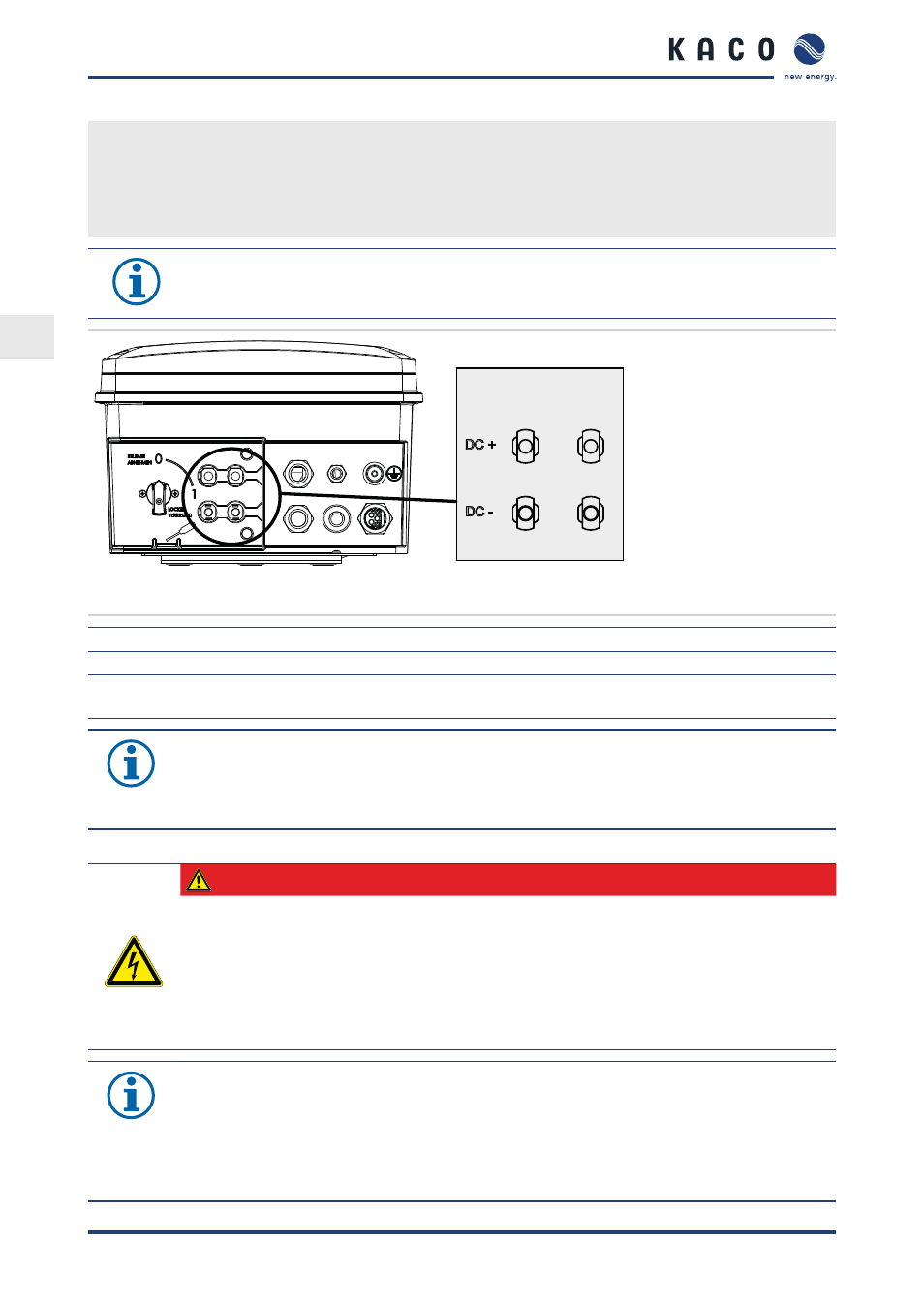

Figura 17: Conexiones para CC-positivo y CC-negativo
Leyenda
A Seguidor MPP A B Seguidor MPP B
Conexiones CC-positivo/CC-negativo del seguidor
MPP A
Conexiones CC-positivo/CC-negativo del seguidor
MPP B
AVISO
La potencia total del equipo sigue estando limitada. Si en una entrada la potencia es mayor que
P(CCmáx)/2, la potencia máxima de entrada de la 2. entrada correspondientemente. Asegúrese de
que la potencia máxima de entrada no se vea superada.
(7.3.3) Conexión
PELIGRO
¡Peligro de muerte por descarga eléctrica (arco voltaico)!
Una asignación incorrecta de las conexiones del seguidor MPP puede provocar graves deterio-
ros en el inversor.
El contacto con las conexiones conductoras de tensión puede ser causa de lesiones graves o incluso la
muerte.
›
Asegúrese de haber realizado la desconexión omnipolar de cada seguidor MPP.
›
Utilice la conexión estándar recomendada.
AVISO
Si uno de los seguidores MPP (A o B) no se utiliza, se debe cortocircuitar ya que, de otro modo,
pueden producirse fallos en el autotest del equipo y el servicio de alimentación no queda garanti-
zado. El cortocircuitado de un seguidor MPP no produce ningún daño en el equipo.
De forma general, siempre se debe elegir la conexión estándar recomendada o la conexión de
entrada en paralelo antes de cortocircuitar un seguidor MPP y dejarlo sin utilizar.
