Lynvejledning til montering (Dansk)
Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3 Side 107
Konfiguration af DC-stikforbindelse
ඣ Tilslutningsområdet er åbnet.
BEMÆRK: Før afisolering skal du kontrollere, at du ikke skærer eventuelle individuelle ledninger af.
1. Afisoler ledninger på 15 mm til DC-tilslutning.
2. Indfør forsigtigt de afisolerede ledninger med snoede tråde indtil anslag.
BEMÆRK: Trådenderne skal være synlige i fjederen.
3. Luk fjederen, så den falder i anslag.
4. Skub indsatsen ind i tyllen.
5. Stram kabelskruen med en gaffelskruenøgle i str. 15 med et drejningsmoment på 2 Nm.
6. Sæt indsatsen sammen med kontaktstikket.
7. Kontroller fastgørelsen ved at trække let i koblingen.
» Foretag elektrisk tilslutning.
BEMÆRK
Ved kabelføringen skal der overholdes en bøjningsradius på mindst 4x kablets diameter. For stor bøj-
ningskraft bringer beskyttelsesklassen i fare.
Før stikforbindelse skal alle mekaniske belastninger være afstivet.
10.5.3 (7.3) Forberedelse af elektrisk tilslutning
Foretag tilslutning for PV-generatoren og nettilslutningen via stikforbindelsen på vekselretterens apparatunderside.
1
3
2

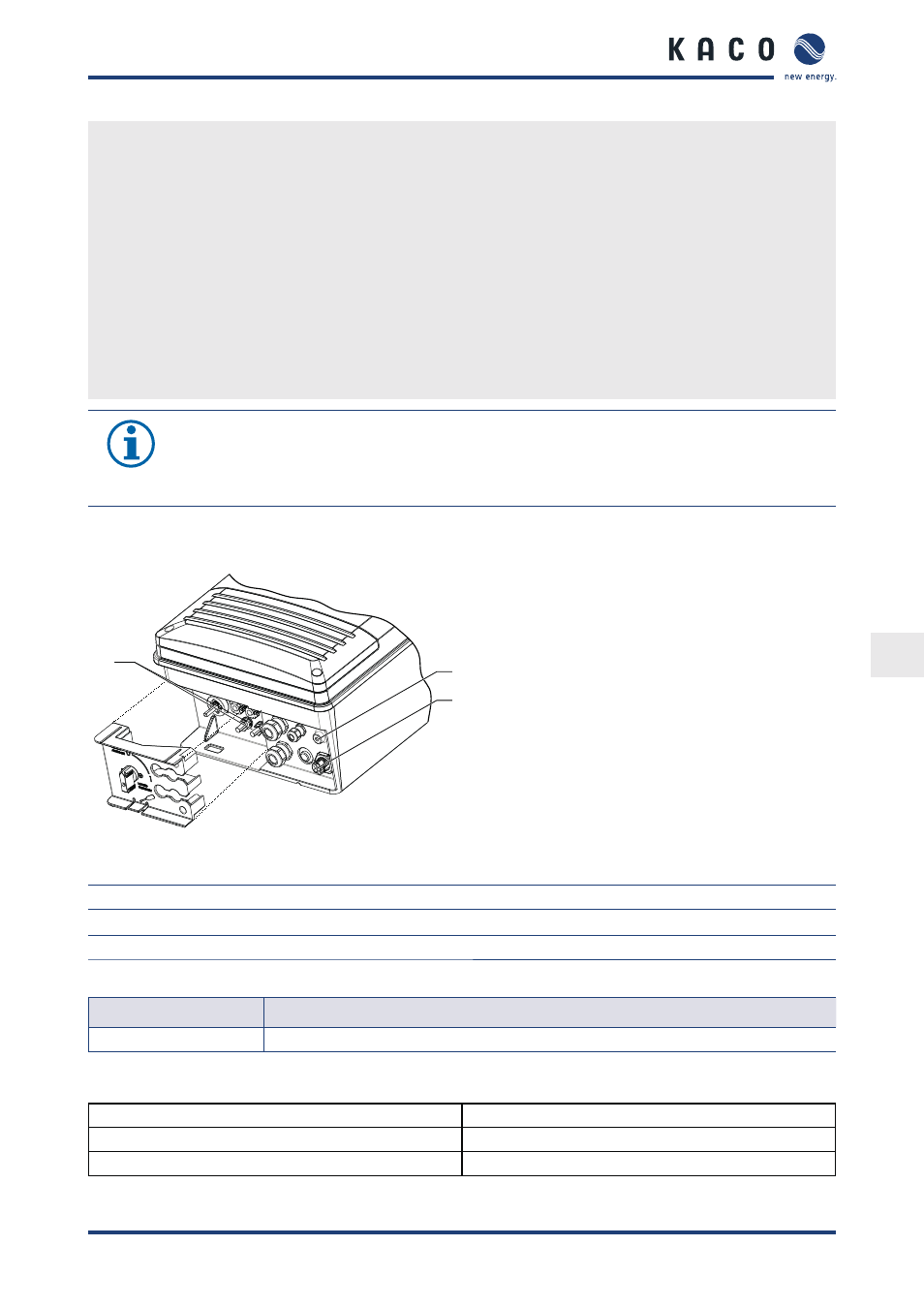

Billede 15: Tilslutningsområde: Elektrisk tilslutning
Billedtekst
1 MC4-kompatibel DC-stikforbindelse til PV-generator 3 AC-tilslutningsbøsning til nettilslutning
2 Oprettelse af jordforbindelse til kabinet
10.5.4 (7.4) Tilslutning af apparat til forsyningsnettet
Ledningstværsnit Afsikring
2,5 - 6,0 mm² maks. 25 A ved 6,0 mm²
Tabel 1: Anbefalet kabeltværsnit
Vælg kabeltværsnit, sikringstype og sikringsværdi i henhold til følgende betingelser:
- landespecifikke installationsstandarder - Type af kabelføring
- Apparatets effektklasse - Lokale temperaturer
- Kabellængde
