PL
Skrócona instrukcja montażu (Polski)
Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3 Strona 43
Jeżeli mierzone napięcia są stabilne, to zwarcie do ziemi ma miejsce w generatorze wzgl. w jego okablowaniu.
Wzajemny stosunek zmierzonych napięć informuje o lokalizacji tego błędu.
Ponadto należy pamiętać o tym, żeby sumaryczna rezystancja izolacji generatora fotowoltaicznego była większa
od 2,0 megaomów, ponieważ przy niższym oporze izolacji falownik nie będzie zasilać.
2. Przed podłączeniem generatora DC usunąć ewentualne błędy.
WSKAZÓWKA
Podłączone moduły fotowoltaiczne należy zwymiarować zgodnie z IEC 61730, klasa A, stosownie do
przewidzianego napięcia systemowego DC, jednakże co najmniej do wartości napięcia sieci AC.
A B

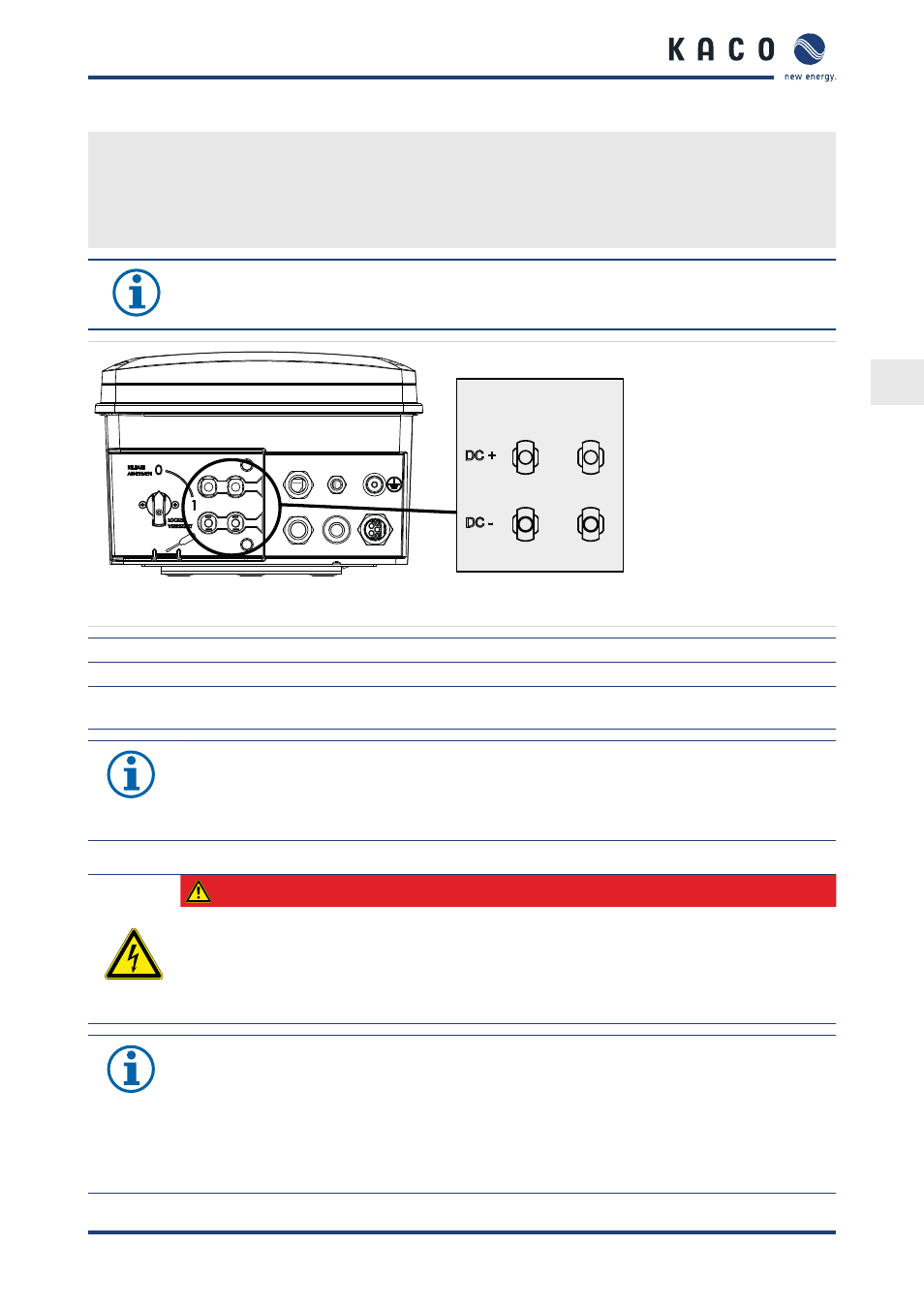

Rysunek 17: Przyłącza bieguna dodatniego i ujemnego DC
Objaśnienia
A Tracker MPP A B Tracker MPP B
Przyłącza bieguna dodatniego i ujemnego DC w
trackerze MPP A
Przyłącza bieguna dodatniego i ujemnego DC w
trackerze MPP B
WSKAZÓWKA
Moc całkowita urządzenia jest nadal ograniczona. Jeżeli na wejściu podłączona moc przekracza
P(DCmax)/2, to maksymalna moc wejściowa 2. wejścia zmniejsza się odpowiednio. Zwracać uwagę
na to, by nie przekroczyć maksymalnej mocy wejściowej.
(7.3.3) Układ połączeń
ZAGROŻENIE
Zagrożenie życia wskutek przebicia prądu (łuk elektryczny)!
Błędne podłączenie trackera MPP może być przyczyną poważnego uszkodzenia falownika.
Ciężkie obrażenia albo śmierć wskutek dotknięcia przyłączy pod napięciem.
›
Zapewnić możliwość odłączenia wszystkich biegunów każdego trackera MPP.
›
Zachować zalecany układ.
WSKAZÓWKA
Jeżeli tracker MPP (A albo B) nie jest używany, to należy ten tracker zewrzeć, ponieważ w przeciw-
nym razie podczas autotestu urządzenia mogą wystąpić błędy i nie będzie zapewniony tryb zasila-
nia. Zwarcie trackera MPP nie powoduje uszkodzenia urządzenia.
Zasadniczo należy wybierać zalecany układ standardowy albo równoległy układ wejść przed zwar-
ciem trackera MPP, kiedy stanie się on niewykorzystany.
