FR
Notice de montage abrégée (Français)
Notice de montage abrégée blueplanet 5.0TL3 - 9.0TL3 Page 11
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

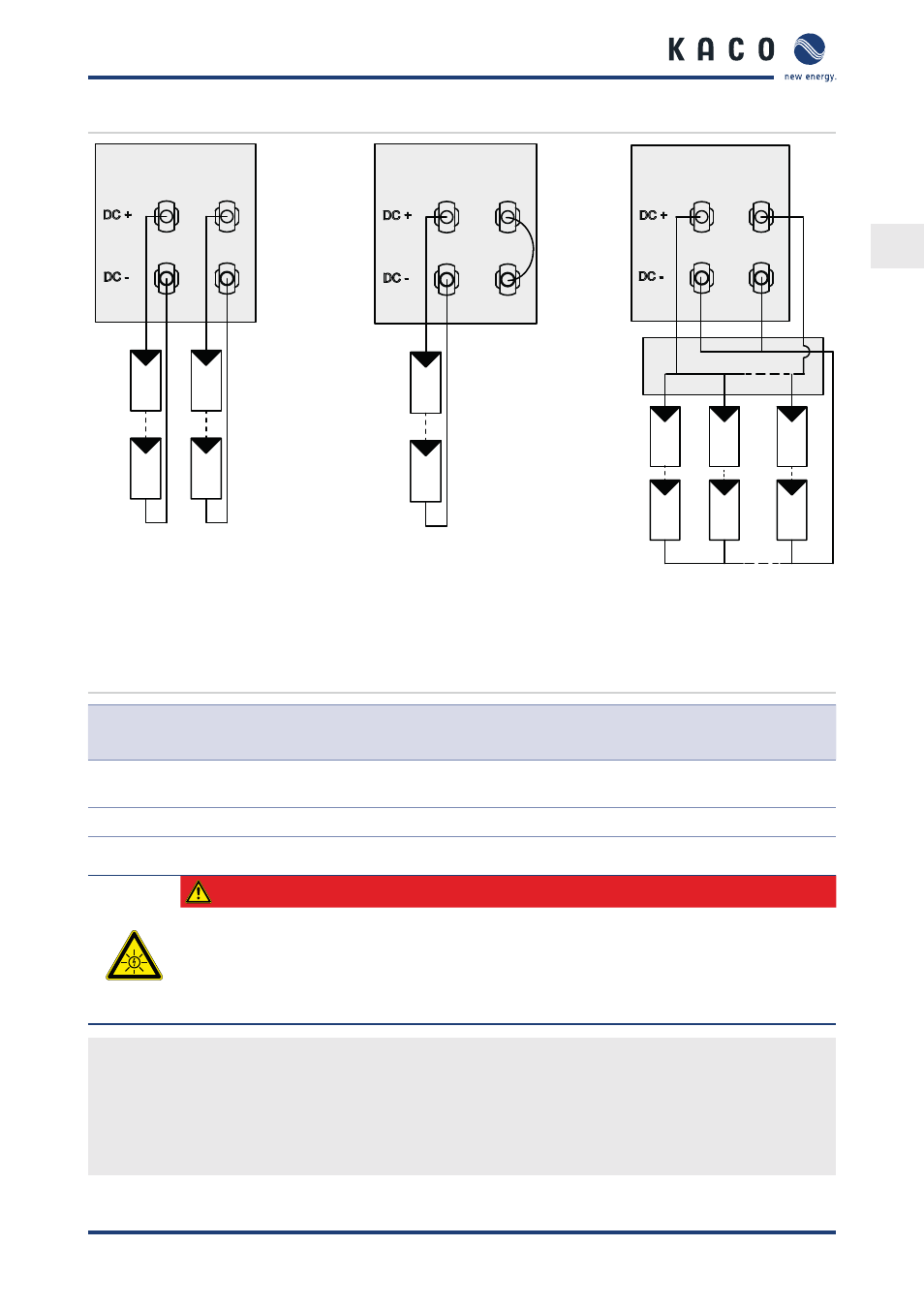

Figure 18 : Montage standard recommandé Figure 19 : Montage des entrées en
parallèle avec adaptateur Y,
court-circuitage du régula-
teur MPP B non utilisé
Figure 20 : Montage des entrées
en parallèle dans le cof-
fret de raccordement du
générateur
Caractéristiques élec-
triques pour : le montage standard la non-utilisation d'un régulateur MPP B
P
max
”SXLVVDQFHPD[SDU
UpJXODWHXU
Ponter le régulateur MPP B non utilisé
I
max
Dépend du générateur PV. Selon le régulateur, le courant d'entrée ne peut excéder 11A.
1.5.6 Raccordement du générateur PV
DANGER
Danger de mort par électrocution !
Un contact avec les raccords sous tension entraîne des blessures graves, voire la mort. En cas d'enso-
leillement, une tension continue est présente aux extrémités libres des câbles CC.
› Ne pas toucher les extrémités libres des câbles.
›
Éviter les courts-circuits.
Raccordement du générateur PV
1. Retirer les capuchons de protection des connecteurs CC.
2. Raccorder le générateur PV aux connecteurs à fiche CC sur la face inférieure du boîtier.
3. Garantir l'indice de protection IP65 en fermant les connecteurs à fiche non utilisés à l'aide de capuchons de
protection.
» L'onduleur est relié au générateur PV.
