Lynvejledning til montering (Dansk)
Side 110 Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

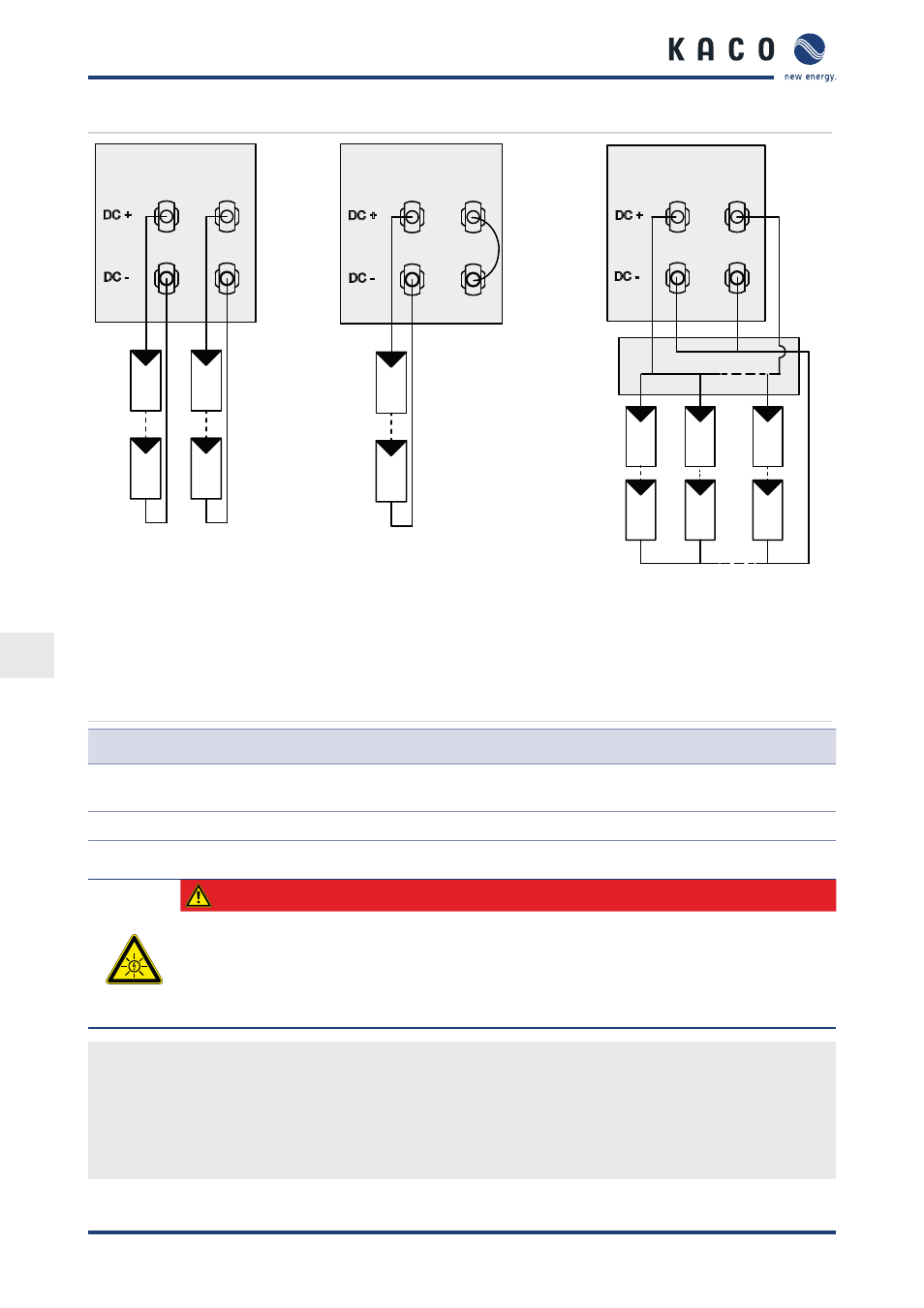

Billede 18: Anbefalet
standardkabling
Billede 19: Parallel ind-
gangskabling med Y-adap-
ter, kortslutning af den ikke
anvendte MPP-sporingsen-
hed B
Billede 20: Parallel ind-
gangskabling i generator-
tilslutningsboksen
Elektriske data ved: Standardkabling Ikke anvendt MPP-sporingsenhed B
P
maks
”PDNVHIIHNWSHUVSR-
ULQJVHQKHG
Kortslut ikke anvendt MPP-sporingsenhed
I
maks
Afhængigt af PV-generator. Strømforbrug per sporingsenhed må ikke overstige 11A.
10.5.6 Tilslutning af PV-generator
FARE
Livsfare på grund af elektrisk stød!
Alvorlige kvæstelser eller dødsfald ved berøring af de spændingsførende tilslutninger. Ved indstråling
foreligger der ved de åbne ender på DC-ledningerne en jævnspænding.
›
Berør ikke åbne ledningsender.
› Undgå kortslutninger.
Tilslutning af PV-generator
1. Fjern beskyttelseskapperne fra DC-tilslutningsstikkene.
2. Tilslut PV-generatoren ved DC-stikforbinderne på kabinettets underside.
3. Sørg for sikring iht. beskyttelsesklasse IP65 ved at lukke de ikke anvendte stikforbindelser med beskyttelses-
kapper.
» Vekselretteren er forbundet med PV-generatoren.
