Kratka navodila za montažo (Slovensko)
Stran 116
Kratka navodila za montažo blueplanett 5.0TL3 - 9.0TL3
11.5

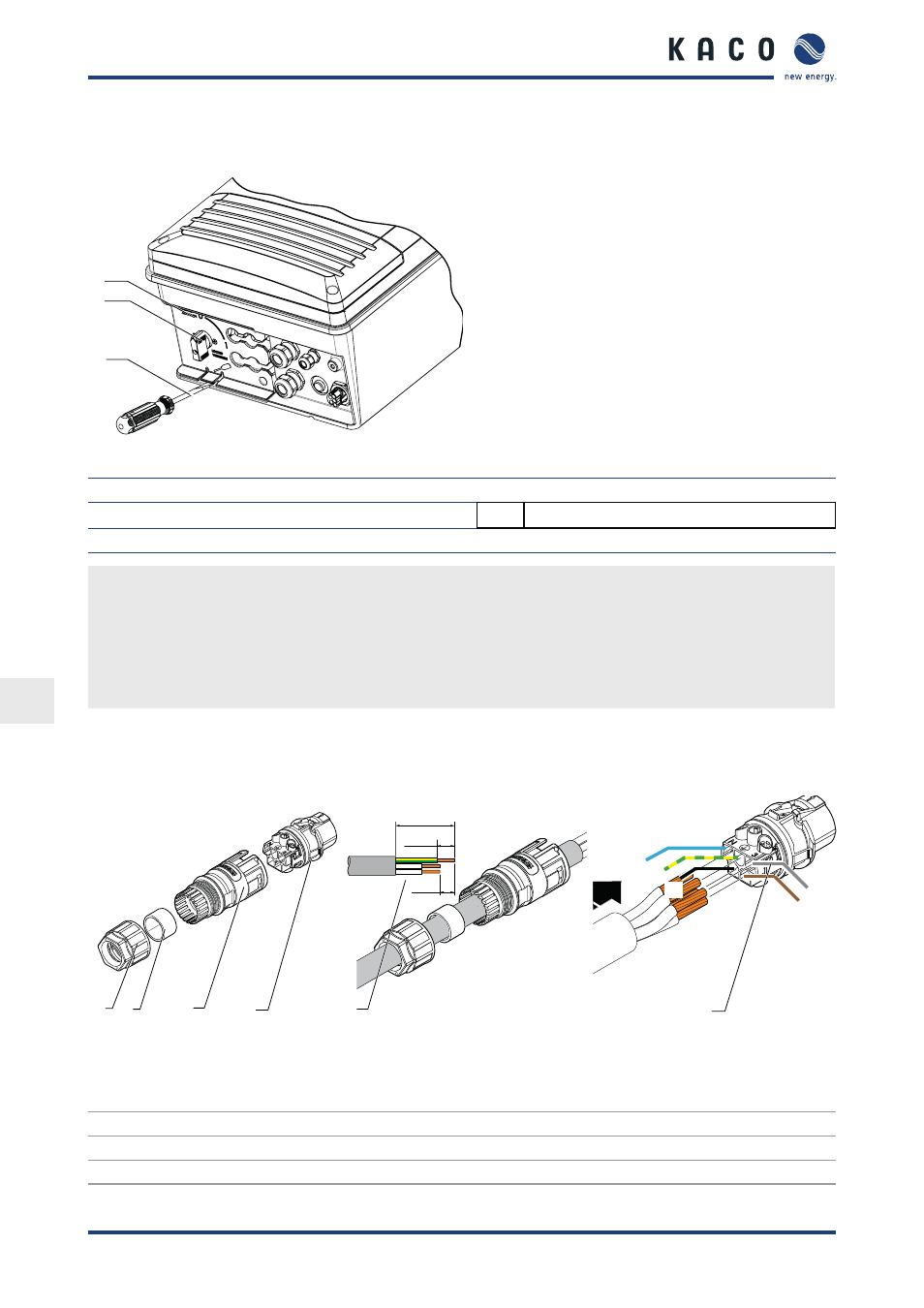

(7.1) Odpiranje območja priključkov
1
3
2
Slika 5:
Razkrijte območje priključka DC
Legenda
1
Izvijač
3
DC-ločilno stikalo
2
Zaščitni pokrov
Odpiranje priključnega območja
ඣ Izvedli ste montažo na steno.
1.
Za odstranitev zaščitnega pokrova postavite ločilno stikalo DC na „0“.
2. Na označenem mestu previdno odstranite z izvijačem pločevinasto zaščito.
3. Snemite pločevinasto zaščito in jo shranite za priklop.
»
Izvedite električno priključitev.
1.5.1
(7.2) Konfiguracija priključkov
11.5.1
Vtični spojnik DC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Slika 6:
Priključni vtič AC
Slika 7:
Snemite izolacijo s kabla
Slika 8:
Kabel priklopite na nosilec
stik
Legenda
1
Privitje kablov
4
Kontaktni vtič
2
Tesnilo
5
Dolžine kablov
3
Ohišje
