Instrucciones breves de montaje (Español)

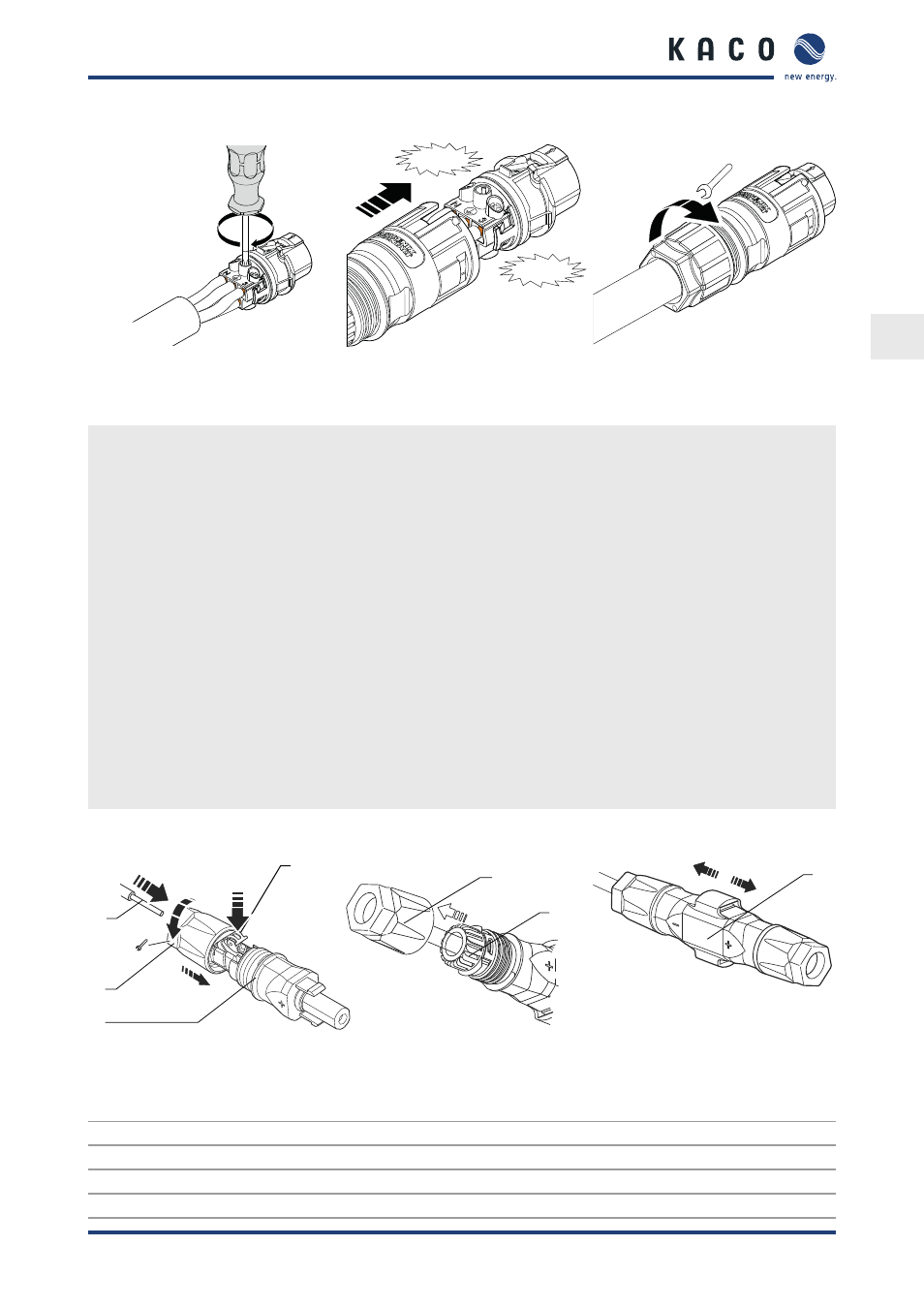

Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3 Página 29
1 Nm
CLICK !
CLICK !
30
6,5 Nm
Figura 9: Atornillar los tornillos Figura 10: Presionar el portacontacto
en la carcasa
Figura 11: Atornillar el
racor de cable
Configurar el conector de CA
ඣ Compartimento de conexiones abierto.
1.
Deslizar el racor de cable sobre el cable
2. Seleccionar la junta en función del diámetro de cable empleado (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Deslizar la carcasa con la junta sobre el cable.
4. Retirar 50 mm de aislamiento del cable.
5. Acortar los conductores N, L1, L2, L3 8 mm.
6. Pelar los conductores (N, L1, L2, L3 , PE) 12 mm.
7. En caso de conductores flexibles, le recomendamos usar virolas de cable DIN 46228, que se presionan con un
alicate (CRIMPFOX 6).
8. Insertar los conductores en los contactos siguiendo la marca sobre el portacontactos.
9. Atornillar los tornillos del portacontactos a 1 Nm.
10. Presionar el portacontactos hasta que se oiga un clic en la carcasa.
11. Presionar el portacontactos hasta que se oiga un clic en la carcasa.
12. Contenga la carcasa con una llave inglesa (de 30).
Apretar el racor de cable con un par de 6,5 Nm.
» Establecer la conexión eléctrica.
3.5.2 Conector de CC
5
1
2
6
4
3
1
2
15
4
3
7
Figura 12: Insertar los conductores Figura 13: desplazar el inserto en el
casquillo
Figura 14: Comprobar la fijación
Leyenda
1 Conductores para conexión de CC 5 Racor de cable
2 Resorte 6 Contacto
3 Inserto 7 Acoplamiento
4 Casquillo
