Instrucciones breves de montaje (Español)
Página 30 Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3
Configurar el conector de CC
ඣ Compartimento de conexiones abierto.
AVISO: Antes de pelar tenga asegúrese de no cortar ningún hilo individual.
1. Pele 15 mm los conductores para conexión de CC.
2. Introducir los conductores pelados con cables trenzados cuidadosamente hasta el tope.
AVISO: Los extremos de los cables deben verse en el resorte.
3. Cierre el resorte de forma que quede encajado.
4. Desplazar el inserto en el casquillo.
5. Apretar el racor atornillado para cables con ayuda de una llave inglesa de 15"- a 2 Nm.
6. Unir el inserto con el contacto.
7. Comprobar si está bien encajado tirando un poco del acoplamiento.
» Establecer la conexión eléctrica.
AVISO
Al tenderse el cable, debe respetarse el radio de torsión permisible de al menos 4 veces el diámetro
del cable. Una fuerza de torsión excesiva pone en peligro la clase de protección.
Deben apuntalarse todas las cargas mecánicas delante del conector.
3.5.3 (7.2) Preparar la conexión eléctrica
Realice la conexión al generador FV, así como la conexión a la red de corriente, mediante los conectores de la parte
inferior del inversor.
1
3
2

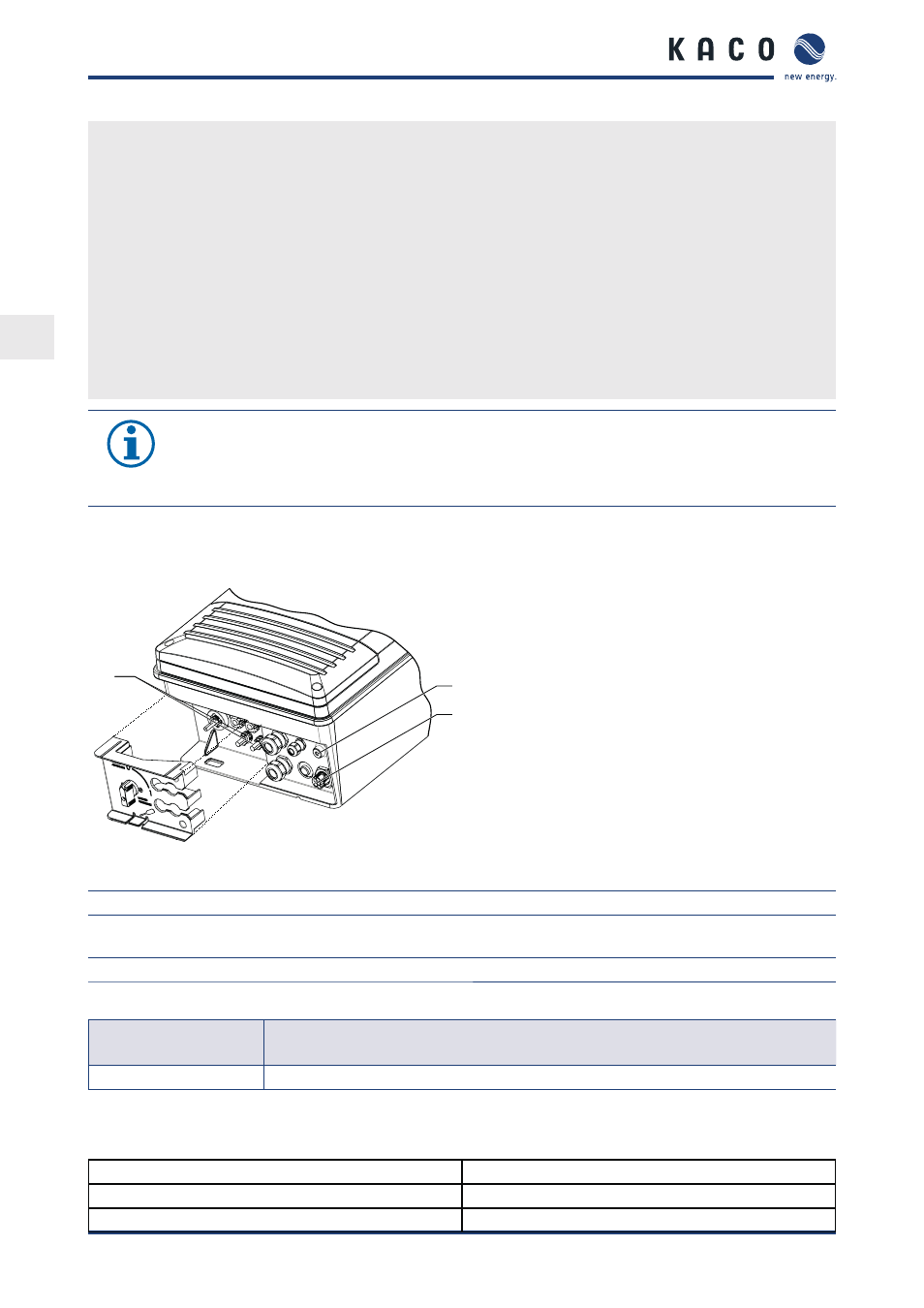

Figura 15: Recinto de conexiones: Conexión eléctrica
Leyenda
1 Conectores CC para el generador FV compatibles con
MC4
3 Base de conexión de CA para conexión a la red
2 Conexión de tierra de la carcasa
3.5.4 (7.4) Conexión del aparato a la red de distribución
Sección transversal
del cable Fusibles
2,5 - 6,0 mm² máx. 25 A con 6,0 mm²
Tabla 1: Secciones transversales de cable recomendadas
Seleccione la sección transversal de cable, el tipo de fusible y el valor del fusible en función de las siguientes
condiciones generales:
- normativa de instalación específica del país - tipo de tendido de cables
- clase de cable del aparato - temperaturas locales
- longitud de cable
