Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 60 Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

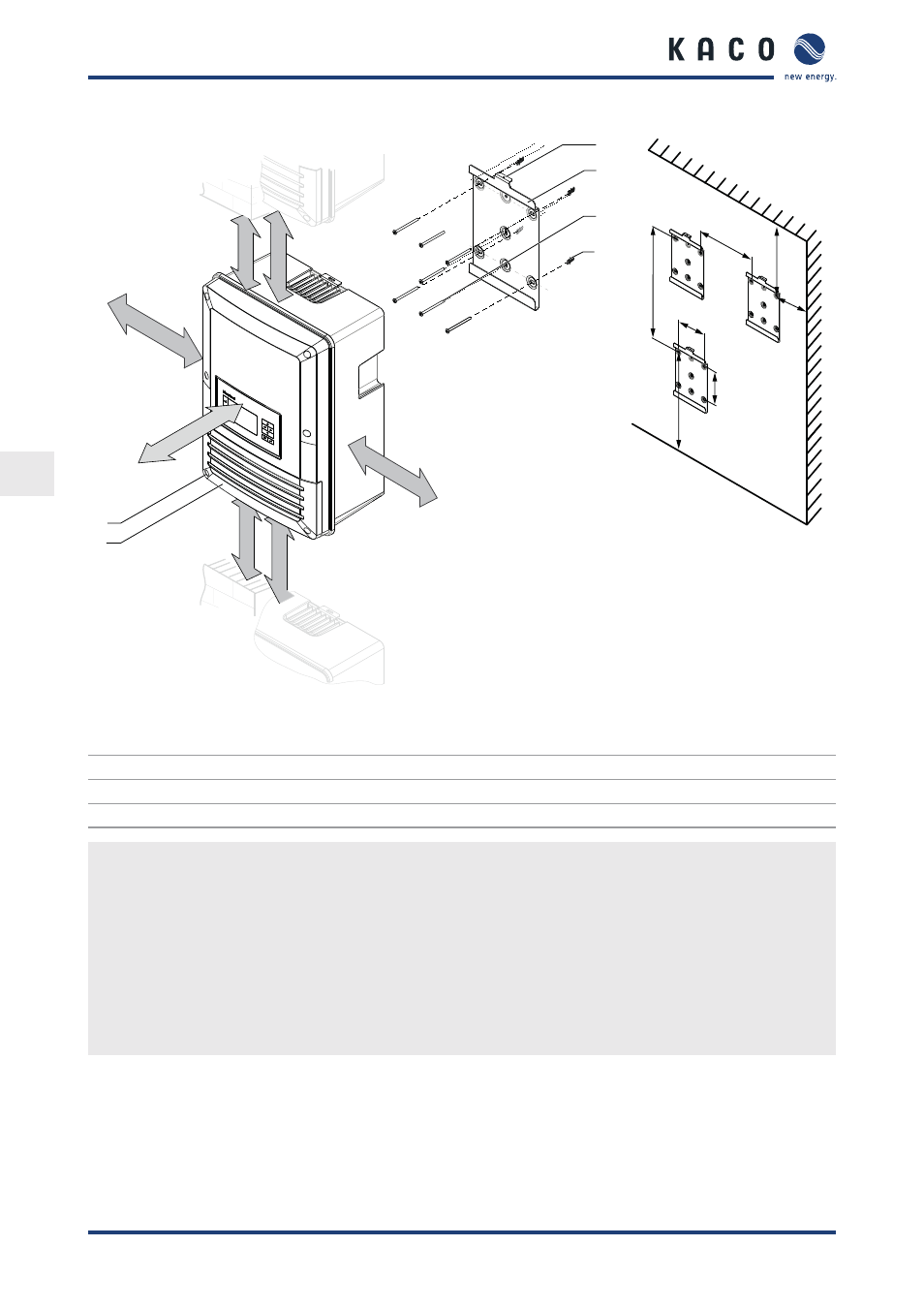

Σχήμα 4: Ελάχιστες αποστάσεις/Πλάκα συναρμολόγησης
Υπόμνημα
1 Καπάκι για την περιοχή συνδέσεων 4 Ούπα (3x)
2 Βίδες στερέωσης (2x Torx) 5 Βίδες συναρμολόγησης (3x)
3 Γλώσσες ανάρτησης 6 Οπή για την ασφάλιση του μετατροπέα
Τοποθέτηση του μετατροπέα
1. Σημαδέψτε τη θέση των οπών διάτρησης με τη βοήθεια των εγκοπών της πλάκας συναρμολόγησης.
ΥΠΟΔΕΙΞΗ: Οι ελάχιστες αποστάσεις ανάμεσα σε δύο μετατροπείς ή ανάμεσα στο μετατροπέα και την οροφή/
το δάπεδο έχουν ληφθεί ήδη υπόψη στο σχήμα.
2. Στερεώστε την πλάκα συναρμολόγησης στον τοίχο χρησιμοποιώντας τα παρεχόμενα υλικά στερέωσης.
Προσέξτε τη σωστή ευθυγράμμιση της πλάκας συναρμολόγησης.
3. Από τις γλώσσες ανάρτησης στην πίσω πλευρά του περιβλήματος, αναρτήστε το μετατροπέα στην πλάκα
συναρμολόγησης.
4. Με την παρεχόμενη βίδα, ασφαλίστε τον μετατροπέα στη γλώσσα ανάρτησης της πλάκας συναρμολόγησης.
» Ο μετατροπέας έχει συναρμολογηθεί. Συνεχίστε με την εγκατάσταση.
