Rövid szerelési útmutató (Magyar)
96. oldal blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató
A DC csatlakozódugó konfigurálása
ඣ A bekötési terület nyitva.
TUDNIVALÓ: A lecsupaszítás előtt ügyeljen arra, hogy ne vágjon el egyetlen egyes huzalt sem.
1. Csupaszítsa le a DC csatlakozó ereit 15 mm hosszban.
2. Vezesse be gondosan ütközésig a szigetelt ereket az összesodort huzalokkal.
TUDNIVALÓ: A huzalvégeknek a rugóban láthatóknak kell lenniük.
3. Zárja oly módon a rugót, hogy a rugó bepattanjon.
4. Tolja be a betétet a hüvelybe.
5. Húzza meg a kábelcsavarzatot egy 15"-os villáskucs segítségével 2 Nm meghúzási nyomatékkal.
6. Kapcsolja össze a betétet az érintkező dugóval.
7. Ellenőrizze a megfelelő bepattanást a kuplung enyhe meghúzásával.
» Végezze el a villamos bekötést.
TUDNIVALÓ
A bevezetéskor a kábelátmérő legalább 4-szeresét kitevő megbízható hajlítási sugarat feltétlenül be
kell tartani. A túl nagy hajlítóerők veszélyeztetik a védettséget.
A csatlakozódugó előtt valamennyi mechanikus terhelést meg kell szüntetni.
9.5.3 (7.3) A villamos bekötés előkészítése
Végezze el a PV generátor, valamint a hálózati csatlakozás bekötését csatlakozódugók segítségével az inverter
készülékházának alsó felén.
1
3
2

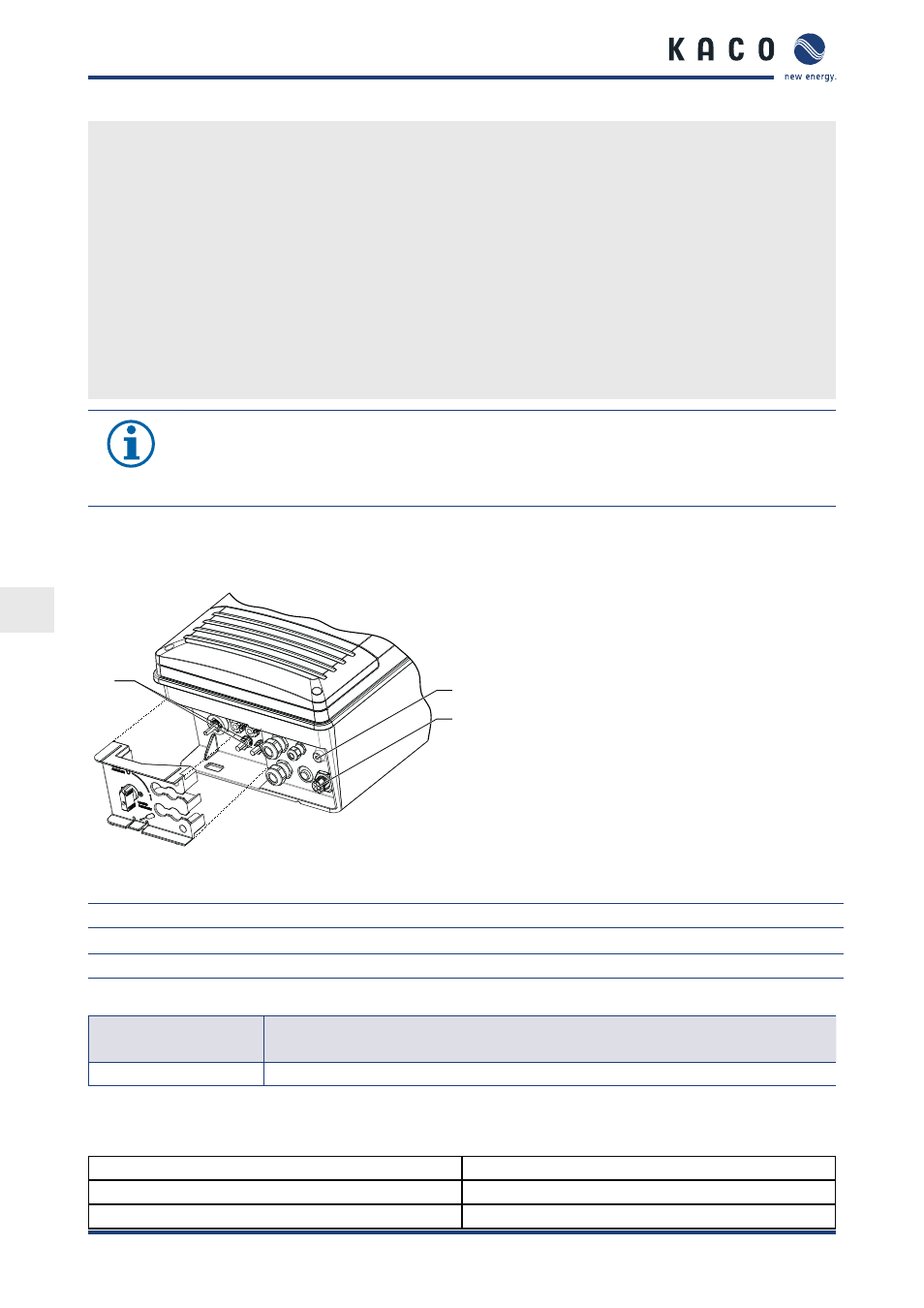

15. kép: Bekötési terület: Villamos bekötés
Jelmagyarázat
1 PV generátor MC4-kompatibilis DC csatlakozódugója 3 AC csatlakozópersely a hálózati csatlakoztatáshoz
2 Ház földelés
9.5.4 (7.4) A készülék csatlakoztatása az ellátóhálózathoz
Vezeték-keresztmet-
szet Biztosíték
2,5 - 6,0 mm² max. 25 A 6,0 mm²
1.táb: Javasolt vezetékkeresztmetszetek
A vezetékkeresztmetszet, a biztosítékfajta és a biztosíték értékének kiválasztása a következő keretfeltételek
alapján:
- az adott országban érvényes telepítési szabványok - a vezetékfektetés módja
- a készülék teljesítményosztálya - a helyi hőmérsékletek
- a vezeték hossza
