HU
Rövid szerelési útmutató (Magyar)
blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató 97. oldal
TUDNIVALÓ
Nagy hálózatoldali vezetékellenállás, vagyis nagy vezetékhossz esetén betápláláskor megnő a
feszültség az inverter hálózati kapcsain. Az inverter felügyeli a feszültséget.
Ha a feszültség túllépi az országspecifikus határértéket, akkor az inverter lekapcsol.
› Gondoskodjon a megfelelően méretezett vezeték-keresztmetszetről, ill. a vezetékhossz rövidségé-
ről.
A hálózati bekötés végrehajtása
ඣ AC csatlakozódugó konfigurálva.
1.
Kösse össze a konfigurált csatlakozódugót bepattintással a készülék
csatlakozódugójával.
2. A vezetékeket szakszerűen helyezze el.

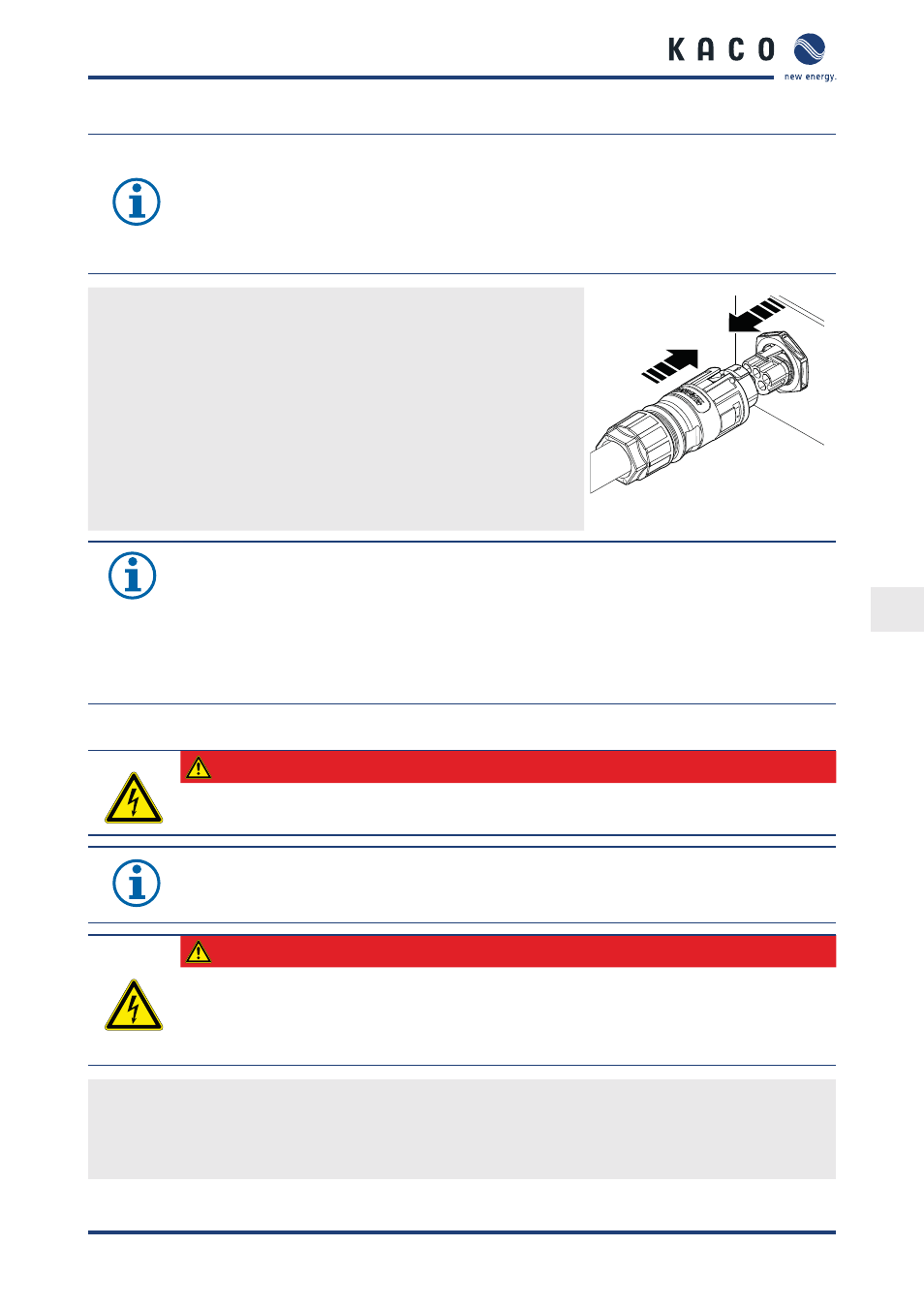

» Ezzel bekötötte az invertert az elektromos hálózatba. 16. kép: AC csatlakozódugó bepattintása a
készülék csatlakozódugójába.
TUDNIVALÓ
A telepítés végső fázisában fel kell szerelni egy AC oldali megszakítót. Ezt a megszakítót úgy kell fel-
szerelni, hogy bármikor akadályoztatás nélkül hozzáférhető legyen.
Ha az előírások hibaáram védőkapcsoló beszerelését határozzák meg, akkor A típusú hibaáram
védőkapcsolót kell használni.
Ha a megfelelő típussal kapcsolatban kérdése támad, kérjük lépjen kapcsolatba a szerelővel vagy a
KACO new energy ügyfélszervizünkkel.
9.5.5 (7.5) A PV generátor bekötése a készülékre
VESZÉLY
Érintési feszültség miatti életveszély!
›
Az IEC62109-1 5.3.1 § szerint a csatlakoztatott PV-modulok vagy ágak földelése alapvetően tilos.
TUDNIVALÓ
A csatlakozó PV modulokat az IEC 61730 A kategória szerinti DC rendszerfeszültségre, de legalább az
AC hálózati feszültség értékére kell méretezni.
VESZÉLY
Érintési feszültség miatti életveszély!
›
A szerelés közben: Válassza le a DC pozitív és DC negatív pólust a földpotenciálról (PE).
›
A beépített DC megszakító működtetésével válassza le az invertert a PV generátorról.
›
Húzza le a csatlakozódugót.
A földzárlatmentes állapot ellenőrzése
1. Állapítsa meg a PV-generátor egyenfeszültségét és ellenállását az alábbiakra vonatkozóan:
–
védőföldelés (PE) és pozitív vezetéke
–
védőföldelés (PE) és negatív vezetéke
