Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 66 Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

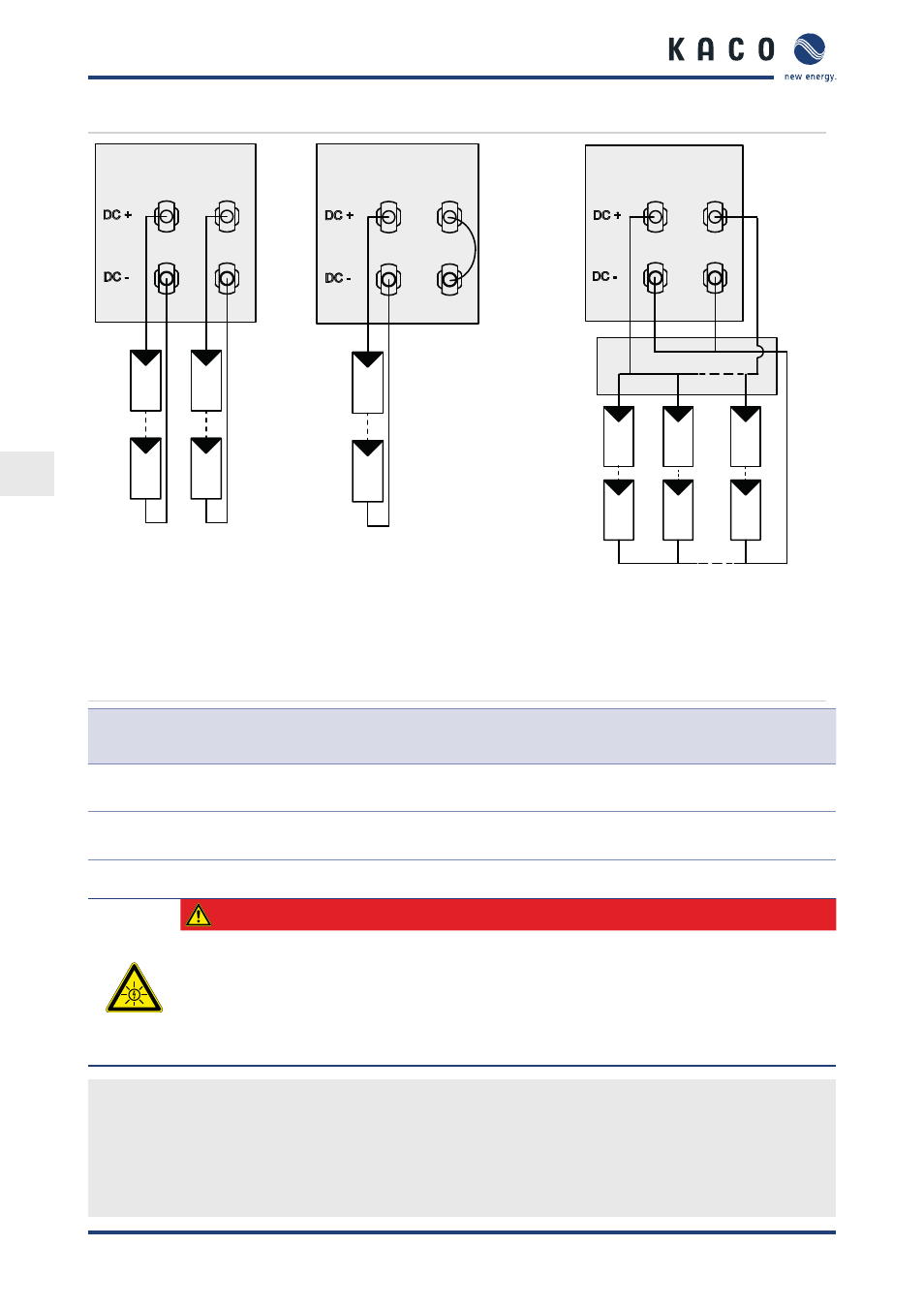

Σχήμα 18: Προτει-
νόμενη τυπική σύνδεση
Σχήμα 19: Παράλληλη ύνδεση εισόδων
με προσαρμογέα Υ, βραχυκύ-
κλωση του μη χρησιμοποιού-
μενου μετατροπέα MPP B
Σχήμα 20: Παράλληλη σύνδεση εισόδων
στο κουτί συνδεσμολογίας
της γεννήτριας
Ηλεκτρολογικά στοι-
χεία σε: Τυπική σύνδεση Μη χρήση ανιχνευτή MPP B
P
max
”ǍƾDŽNJǔǘǞǂǎƽǂǎNJǘǎdžǖǕƿ Βραχυκυκλώστε τον μη χρησιμοποιούμενο ανιχνευτή
MPP
I
max
Ανάλογα με τη Φ/Β γεννήτρια. Το ρεύμα εισόδου ανά ανιχνευτή δεν πρέπει να υπερβαί-
νει τα 11A.
6.5.6 Σύνδεση Φ/Β γεννήτριας
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου από ηλεκτροπληξία!
Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών ή θανάτου από την επαφή με τις ηλεκτροφό-
ρες συνδέσεις. Σε περίπτωση ηλιακής ακτινοβολίας, στα ελεύθερα άκρα των αγωγών DC υπάρχει
συνεχής τάση.
› Μην αγγίζετε τα ελεύθερα άκρα των καλωδίων.
› Αποτρέψτε την πρόκληση βραχυκυκλωμάτων.
Σύνδεση Φ/Β γεννήτριας
1. Αφαιρέστε τα προστατευτικά πώματα από τα βύσματα σύνδεσης DC.
2. Συνδέστε τη Φ/Β γεννήτρια στους βυσματικούς συνδέσμους DC, στην κάτω πλευρά του περιβλήματος.
3. Για τη διασφάλιση του βαθμού προστασίας IP65, οι βυσματικές συνδέσεις που δεν χρησιμοποιούνται
πρέπει να σφραγίζονται με προστατευτικά πώματα.
» Ο μετατροπέας έχει συνδεθεί με τη Φ/Β γεννήτρια.
