Instrucciones breves de montaje (Español)
Instrucciones breves de montaje blueplanett 5.0TL3 - 9.0TL3 Página 33
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

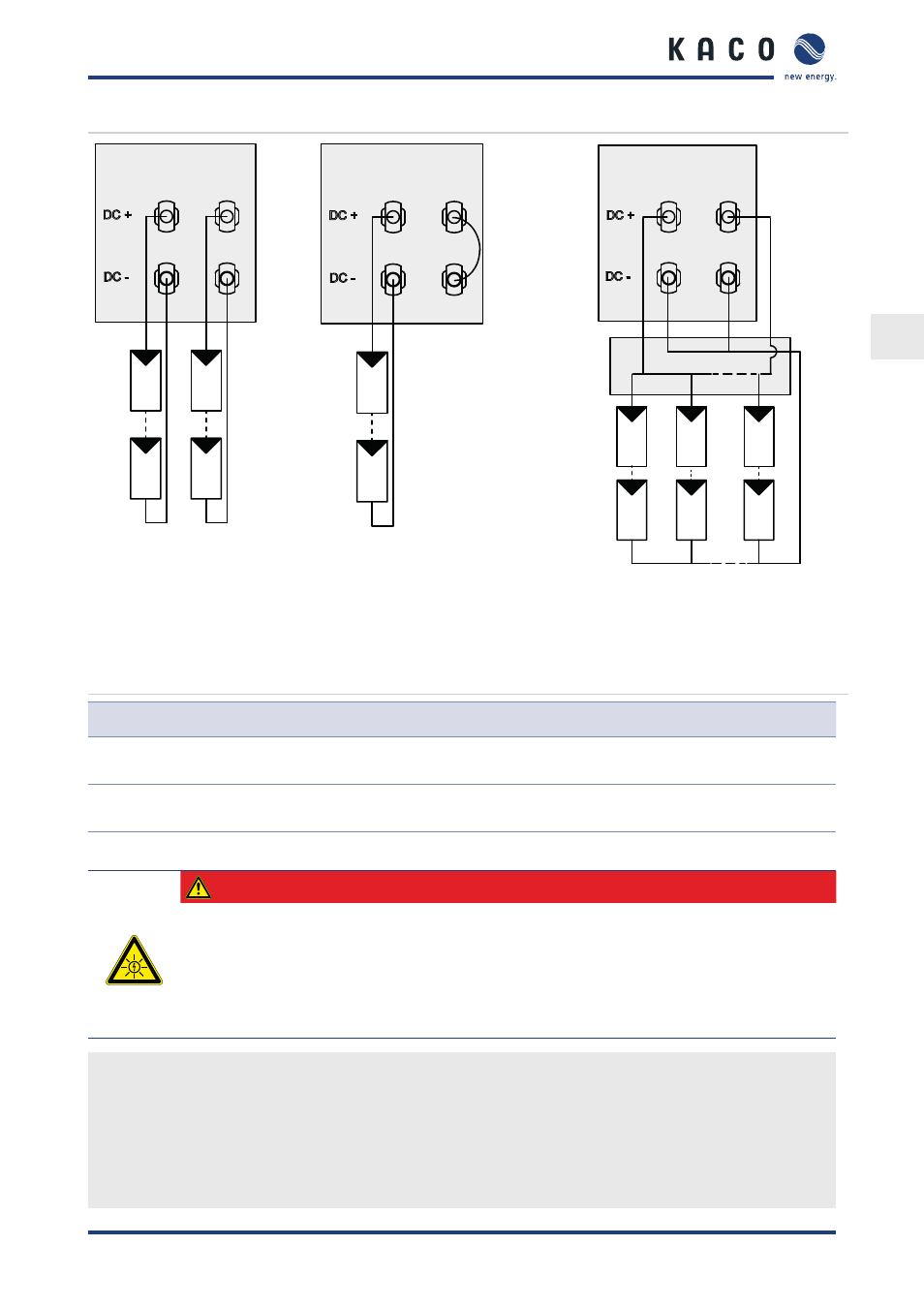

Figura 18: Conexión estándar reco-
mendada
Figura 19: Conexión de entrada en
paralelo con adaptador en Y,
cortocircuito del seguidor MPP
B no utilizado
Figura 20: Conexión de entrada en para-
lelo en la caja de conexiones
del generador
Datos eléctricos para: La conexión estándar Un seguidor MPP B que no está en uso
P
máx
”3RWHQFLDPi[SRUVHJXL-
GRU
Cortocircuitar el seguidor MPP no utilizado
I
máx
En función del generador FV. La corriente de entrada de cada seguidor no debe sobre-
pasar los 11A.
3.5.6 Conexión del generador FV
PELIGRO
¡Peligro de muerte por descarga eléctrica!
El contacto con las conexiones conductoras de tensión puede ser causa de lesiones graves o incluso
la muerte. En presencia de radiación llega tensión continua a los extremos abiertos de los cables de
CC.
›
No toque los extremos abiertos de los cables.
›
Evite los cortocircuitos.
Conexión del generador FV
1. Retire las tapas protectoras de los conectores de CC.
2. Conecte el generador FV a los conectores de enchufe de CC que se encuentran en el lado inferior de la car-
casa.
3. Garantice el tipo de protección IP65 cerrando las conexiones de enchufe no utilizadas con caperuzas de pro-
tección.
» El inversor está conectado al generador FV.
