CS CS
Zkrácený návod k obsluze (čeština)
Strana 86 Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3
UPOZORNĚNÍ
Při vysokém odporu vedení, tzn. je-li vedení na straně sítě příliš dlouhé, se v napájecím provozu
zvyšuje napětí na síťových svorkách střídače. Střídač toto napětí kontroluje.
Pokud napětí překročí specifickou mezní hodnotu přepětí pro danou zemi, střídač se vypne.
›
Dbejte na to, aby průřezy vodičů byly dostatečně velké, resp. aby byla vedení krátká.
Provedení síťové přípojky
ඣ Propojovací konektor střídavého napětí je nakonfigurován.
1.
Spojte nakonfigurovaný propojovací konektor s propojovacím konek-
torem zařízení.
2. Vodiče položte odborně.

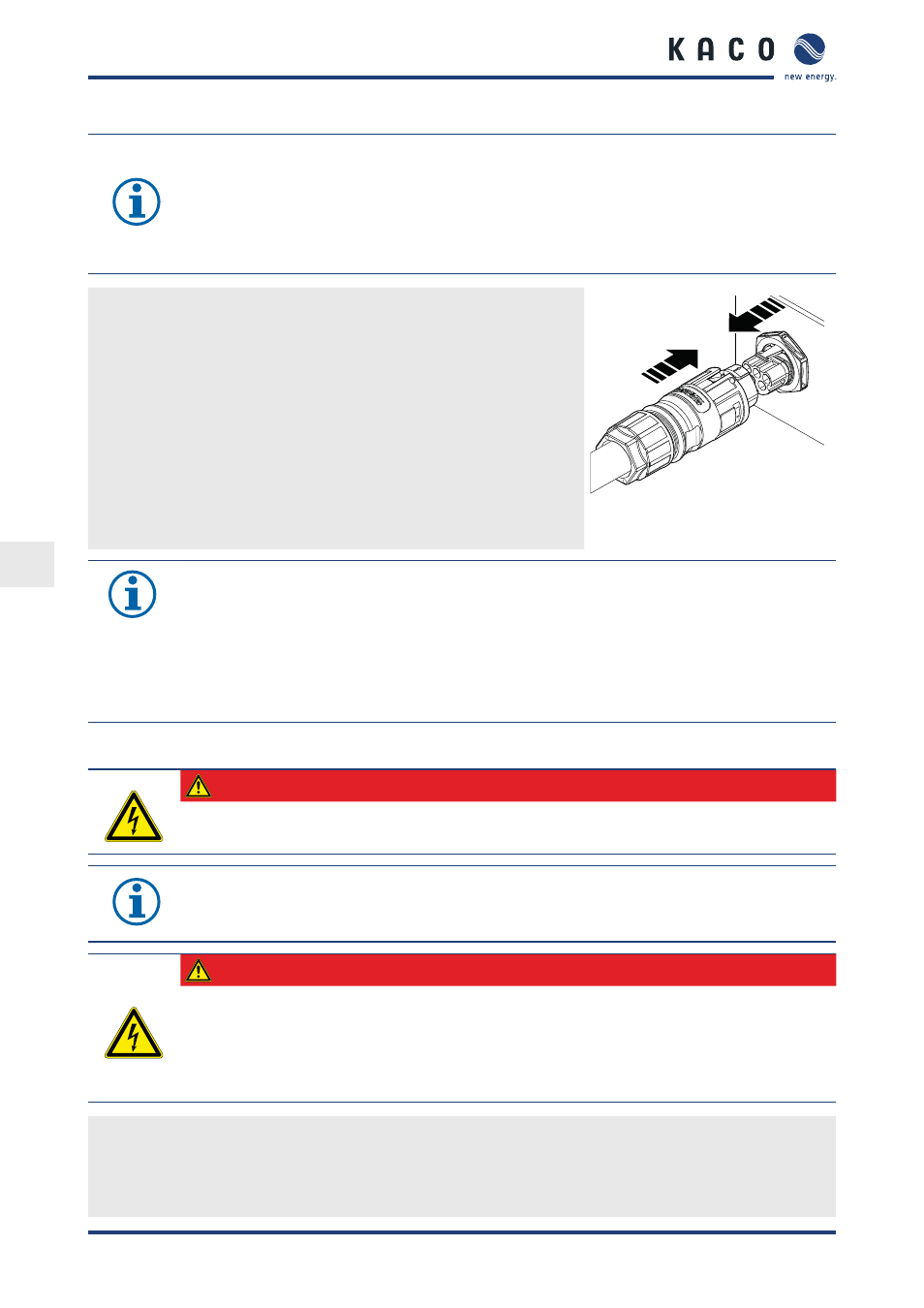

» Střídač je připojen k rozvodné síti. Obr. 16: Spojte propojovací konektor
střídavého napětí s propojova-
cím konektorem zařízení.
UPOZORNĚNÍ
V konečné instalaci je nutno instalovat odpojovací zařízení na straně střídavého proudu. Toto odpo-
jovací zařízení musí být instalováno tak, aby byl k němu kdykoliv možný neomezený přístup.
Pokud je na základě instalačního předpisu nutný ochranný jistič proti chybovému proudu, pak je
třeba použít jistič typu A.
Při dotazech ohledně vhodného typu kontaktujte osobu, která prováděla instalaci, nebo zákaznický
servis společnosti KACO new energy.
8.5.5 (7.5) Připojení FV generátoru k přístroji
NEBEZPEČÍ
Nebezpečí ohrožení života v důsledku existence dotykového napětí!
›
Podle IEC 62109-1 §5.3.1 je uzemnění připojených FV modulů nebo svazků zásadně zakázáno.
UPOZORNĚNÍ
Připojené FV moduly musí být v souladu s IEC 61730, třída A, dimenzovány na plánované systémové
stejnosměrné napětí, minimálně však na hodnotu síťového střídavého napětí.
NEBEZPEČÍ
Nebezpečí ohrožení života v důsledku existence dotykového napětí!
› V průběhu montáže: Elektricky oddělte od zemního potenciálu (PE) vedení stejnosměrného proudu
plus i mínus.
› Střídač odpojte od FV generátoru stisknutím vestavěného odpojovače stejnosměrného napětí.
›
Rozpojte propojovací konektor.
Kontrola zemního spojení
1. Stanovte stejnosměrné napětí a odpor na FV generátoru pro:
–
ochranné uzemnění (PE) a plusové vedení
– ochranné uzemnění (PE) a minusové vedení
