Zkrácený návod k obsluze (čeština)
Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3
Strana 83
8.5

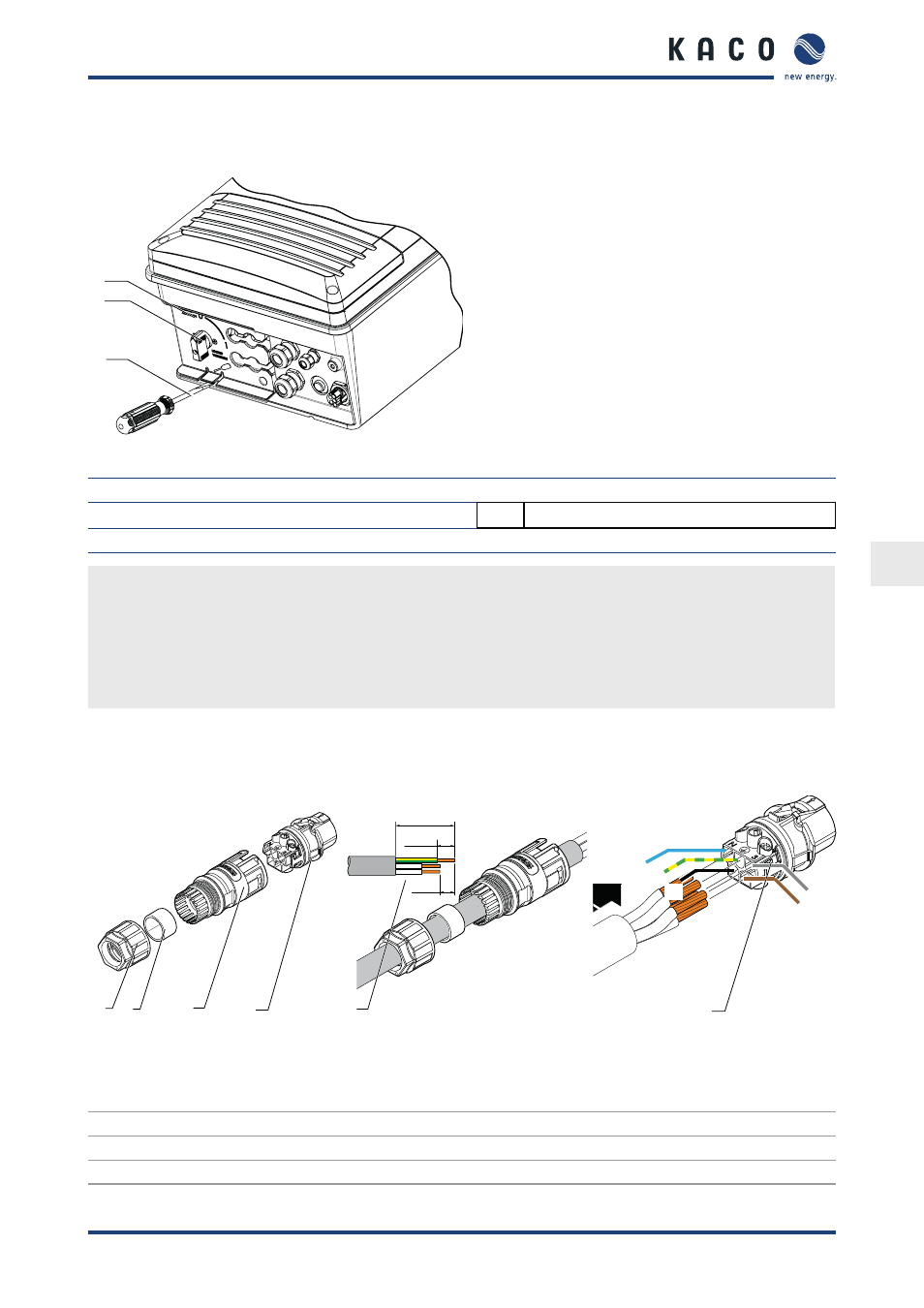

(7.1) Otevření připojovacího prostoru
1
3
2
Obr. 5:
Odkrytí přípojné části stejnosměrného proudu
Popis
1
Šroubovák
3
Odpojovač stejnosměrného proudu
2
Ochranný kryt
Otevření připojovacího prostoru
ඣ Provedli jste montáž na stěnu.
1.
Nastavte odpojovač stejnosměrného proudu pro sejmutí ochranného krytu na „0“.
2. Pomocí šroubováku na označeném místě opatrně odjistěte ochranný plech.
3. Sejměte ochranný plech a uschovejte jej pro připojení.
»
Proveďte elektrické připojení.
1.5.1
(7.2) Konfigurace přípojek
8.5.1
Propojovací konektor stejnosměrného proudu
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
L3
L2
N
PE
L1
4
Obr. 6:
Přípojná zástrčka střídavého
proudu
Obr. 7:
Odizolujte kabel
Obr. 8:
Připojení kabelu na držák
kontaktů
Popis
1
Kabelové šroubení
4
Kontaktní zástrčka
2
Těsnění
5
Délky kabelů
3
Skříň
