Lynvejledning til montering (Dansk)
Side 104 Lynvejledning til montering af blueplanett 5.0TL3 - 9.0TL3
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

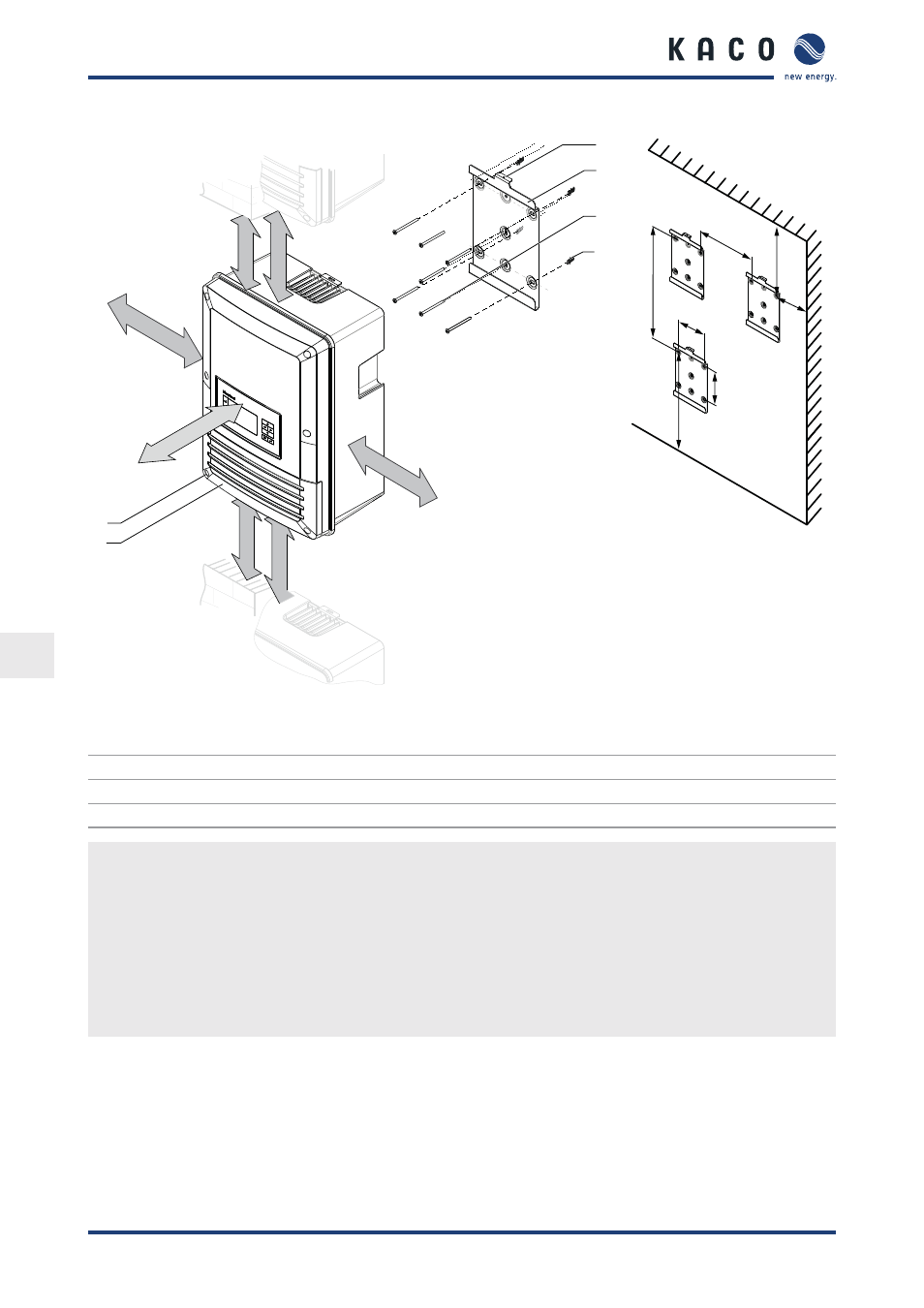

Billede 4: Minimumsafstand/monteringsplade
Billedtekst
1 Dæksel til tilslutningsområdet 4 Dyvler (3x)
2 Skruer til fastgørelse (2x torx) 5 Skruer til montering (3x)
3 Ophængsbeslag 6 Boring til sikring af vekselretteren
Montering af vekselretter
1. Tegn borehullernes position op ved hjælp af udsparingerne i montagepladen.
BEMÆRK: Minimumsafstandene mellem to vekselrettere hhv. vekselretteren og loftet/gulvet er allerede indar-
bejdet i tegningen.
2. Fastgør montagepladen til væggen med fastgøringsmaterialet.
Sørg for, at montagepladen er korrekt udrettet.
3. Hæng vekselretteren på ophængslaskerne i montagepladen på kabinettets bagside.
4. Fastgør vekselretteren med den medfølgende skrue på montagepladens ophængningslaske.
» Vekselretteren er monteret. Fortsæt installationen.
