Skrócona instrukcja montażu (Polski)
Strona 42 Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3
WSKAZÓWKA
W przypadku wysokiej rezystancji przewodów, tj. przy dużej długości przewodów po stronie sieci,
zwiększa się napięcie na zaciskach sieciowych falownika podczas pracy w trybie zasilania. Falownik
monitoruje to napięcie.
Jeżeli napięcie przekroczy specyficzną dla danego kraju wartość przepięcia w sieci, to nastąpi
wyłączenie falownika.
› Zwracać uwagę na dostatecznie duże przekroje przewodów wzgl. na ich małe długości.
Podłączanie do sieci
ඣ Połączenie wtykowe AC skonfigurowane.
1.
Połączyć skonfigurowane połączenie wtykowe z połączeniem wtyko-
wym urządzenia poprzez zatrzaśnięcie.
2. Położyć fachowo przewody.

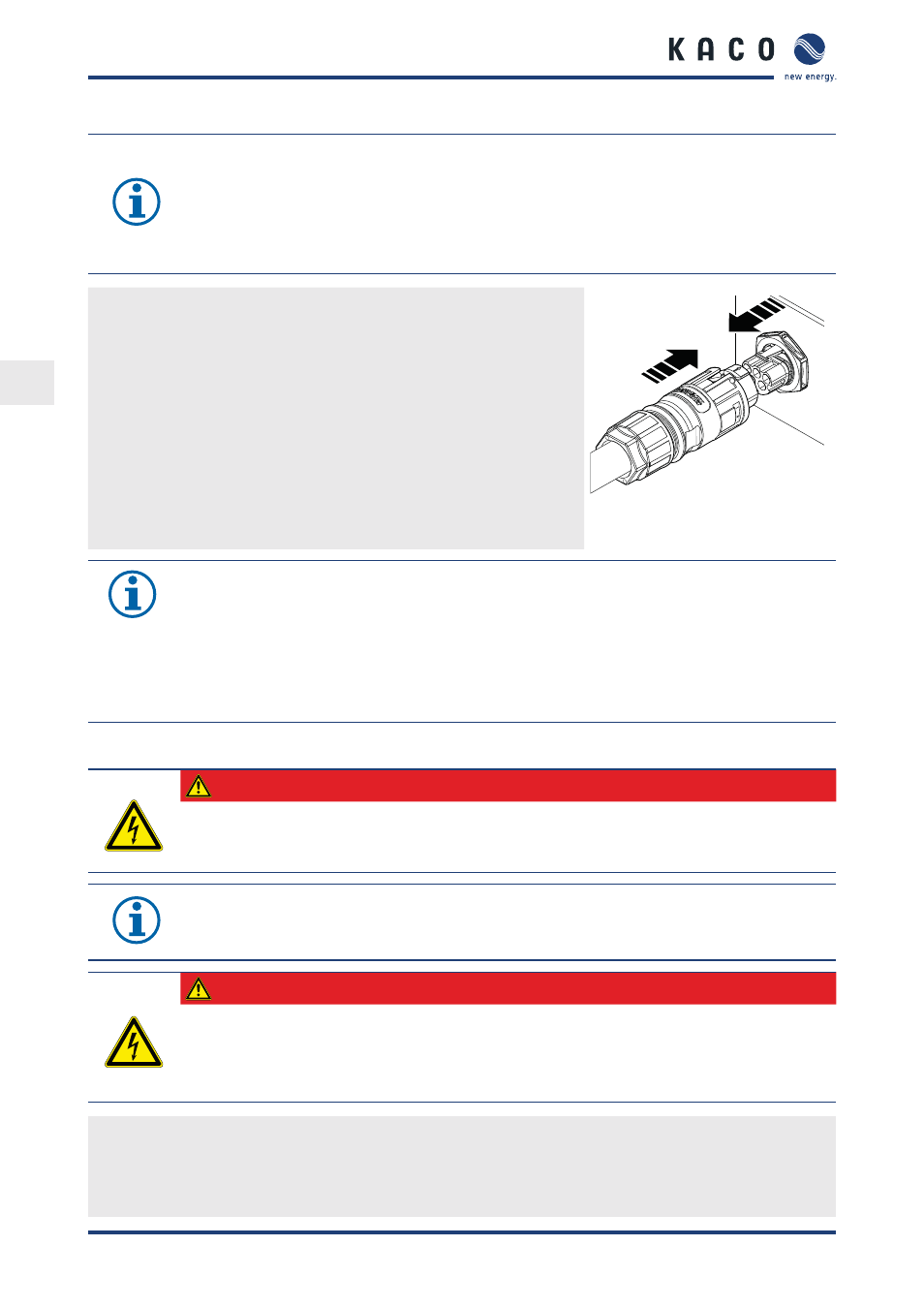

» Falownik jest podłączony do sieci elektrycznej. Rysunek 16: Zatrzasnąć połączenie wty-
kowe AC w połączenie wtykowe
urządzenia.
WSKAZÓWKA
W ostatecznej instalacji należy przewidzieć rozłącznik po stronie AC. Rozłącznik ten należy zamonto-
wać w sposób zapewniający w każdej chwili nieograniczony dostęp.
Jeżeli przepisy dotyczące instalacji wymagają zastosowania wyłącznika różnicowoprądowego, to
należy zastosować wyłącznik typu A.
W przypadku pytań dotyczących właściwego typu prosimy o kontakt z instalatorem lub naszym
działem obsługi klienta KACO new energy.
4.5.5 (7.5) Podłączenie generatora fotowoltaicznego do urządzenia
ZAGROŻENIE
Zagrożenie ze strony występujących napięć dotykowych!
›
Zgodnie z IEC62109-1 §5.3.1 uziemianie podłączonych modułów fotowoltaicznych lub obwodów jest
zasadniczo zabronione.
WSKAZÓWKA
Podłączone moduły fotowoltaiczne należy zwymiarować zgodnie z IEC 61730, klasa A, stosownie do
przewidzianego napięcia systemowego DC, jednakże co najmniej do wartości napięcia sieci AC.
ZAGROŻENIE
Zagrożenie ze strony występujących napięć dotykowych!
› Podczas montażu: Odłączyć biegun dodatni i ujemny DC od potencjału ziemi (PE).
›
Odłączyć falownik od generatora fotowoltaicznego zintegrowanym rozłącznikiem DC.
›
Rozłączyć połączenie wtykowe.
Sprawdzić, czy nie ma zwarcia do ziemi
1. Określić napięcie stałe i opór na generatorze fotowoltaicznym między:
– przewodem ochronnym (PE) a przewodem dodatnim
–
przewodem ochronnym (PE) a przewodem ujemnym
