KACO blueplanet 5.0 - 9.0 TL3 Manual del usuario
Página 93
HU
Rövid szerelési útmutató (Magyar)
blueplanet 5.0TL3-9.0TL3 rövid szerelési útmutató
93. oldal
150mm
500 mm
700 mm
250mm
150mm
700 mm
500 mm
1
2
3
4
5
6
1220
510
160
582
920
216
180

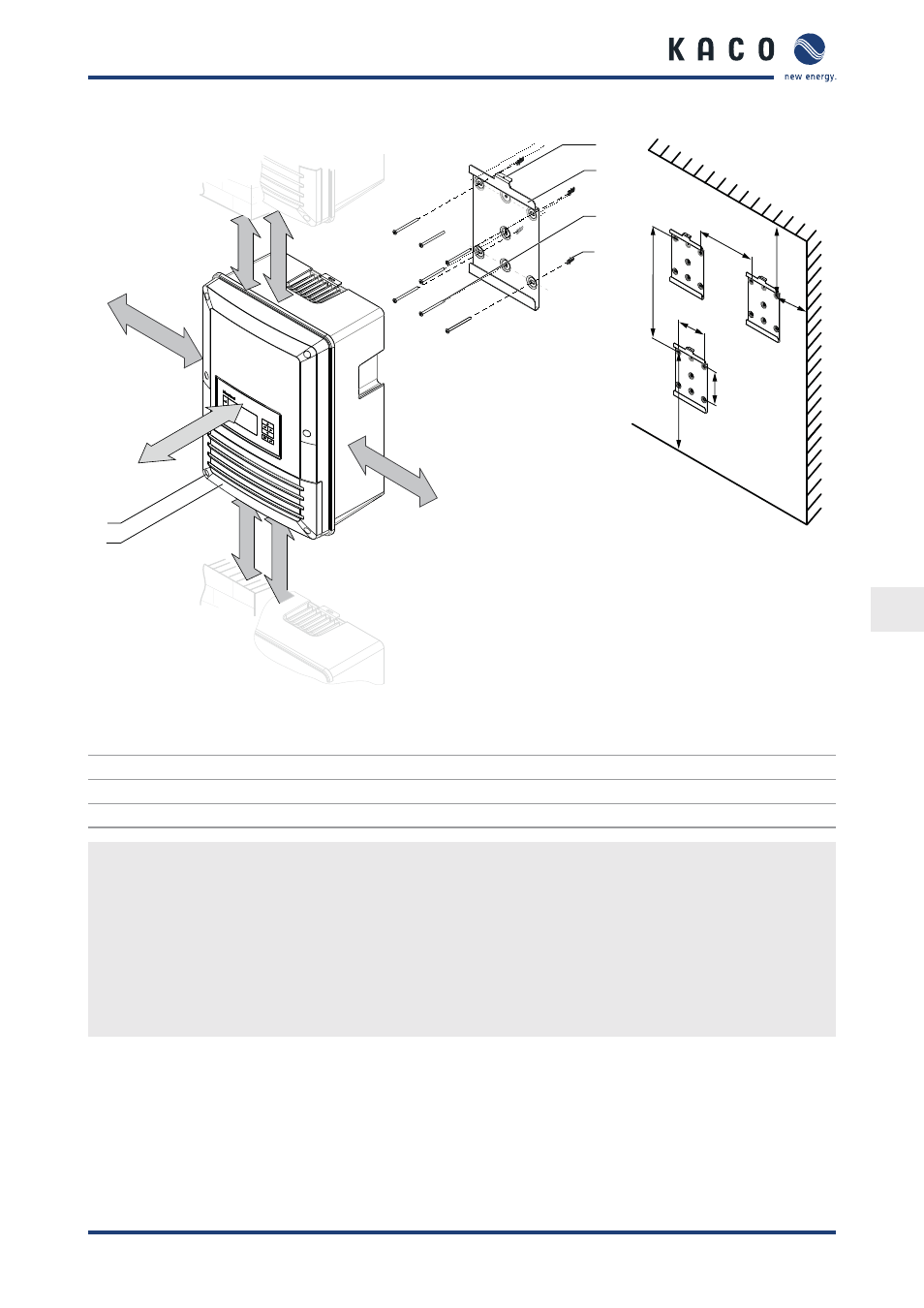

4. kép: Minimális távolságok / szerelőlap
Jelmagyarázat
1
Kapocsfedél
4
Tipli (3 db.)
2
Csavarok a rögzítéshez (2 db. Torx)
5
Csavarok a szereléshez (3 db.)
3
Tartófülek
6
Furat az inverter rögzítéséhez
Az inverter felszerelése
1.
Rajzolja be a furatok helyét a szerelőlapon kialakított lyukak segítségével.
TUDNIVALÓ: A rajzon már figyelembe vettük a két inverter, ill. az inverter és a födém/padló között betartandó
minimális távolságokat.
2. Rögzítse a falra a szerelőlapot a mellékelt rögzítőanyagokkal.
Ügyeljen a szerelőlap helyes beigazítására.
3. Akassza be az invertert a szerelőlapba a készülék házának hátulján lévő tartófülek segítségével.
4. Rögzítse az invertert a mellékelt csavarral a szerelőlap tartófülén.
»
Ezzel felszerelte az invertert. Folytassa a telepítéssel.
