Skrócona instrukcja montażu (Polski)
Skrócona instrukcja montażu blueplanett 5.0TL3 - 9.0TL3 Strona 41
Konfiguracja połączenia wtykowego DC
ඣ Skrzynka przyłączeniowa otwarta.
WSKAZÓWKA: Przed zdjęciem izolacji zwracać uwagę na to, żeby nie odciąć poszczególnych drutów.
1. Zdjąć izolację z żył przyłącza DC na długości 15 mm.
2. Wprowadzić starannie do oporu izolowane żyły ze skręconymi drutami.
WSKAZÓWKA: Końce drutów muszą być widoczne w sprężynie.
3. Zamknąć sprężynę w taki sposób, żeby się zatrzasnęła.
4. Wsunąć wkład do tulei.
5. Dokręcić przepust kablowy kluczem płaskim 15" momentem 2 Nm.
6. Połączyć wkład z wtykiem kontaktowym.
7. Sprawdzić zatrzaśnięcie, pociągając lekko za złącze.
» Podłączyć falownik do instalacji elektrycznej.
WSKAZÓWKA
Podczas układania zachować dopuszczalny promień gięcia min. 4 x średnica kabla. Zbyt duże siły
gnące mogą obniżyć stopień ochrony.
Odciążyć mechanicznie złącze wtykowe.
4.5.3 (7.3) Przygotowanie podłączenia do instalacji elektrycznej
Podłączyć falownik do generatora fotowoltaicznego i do sieci przez złącze wtykowe w dolnej części falownika.
1
3
2

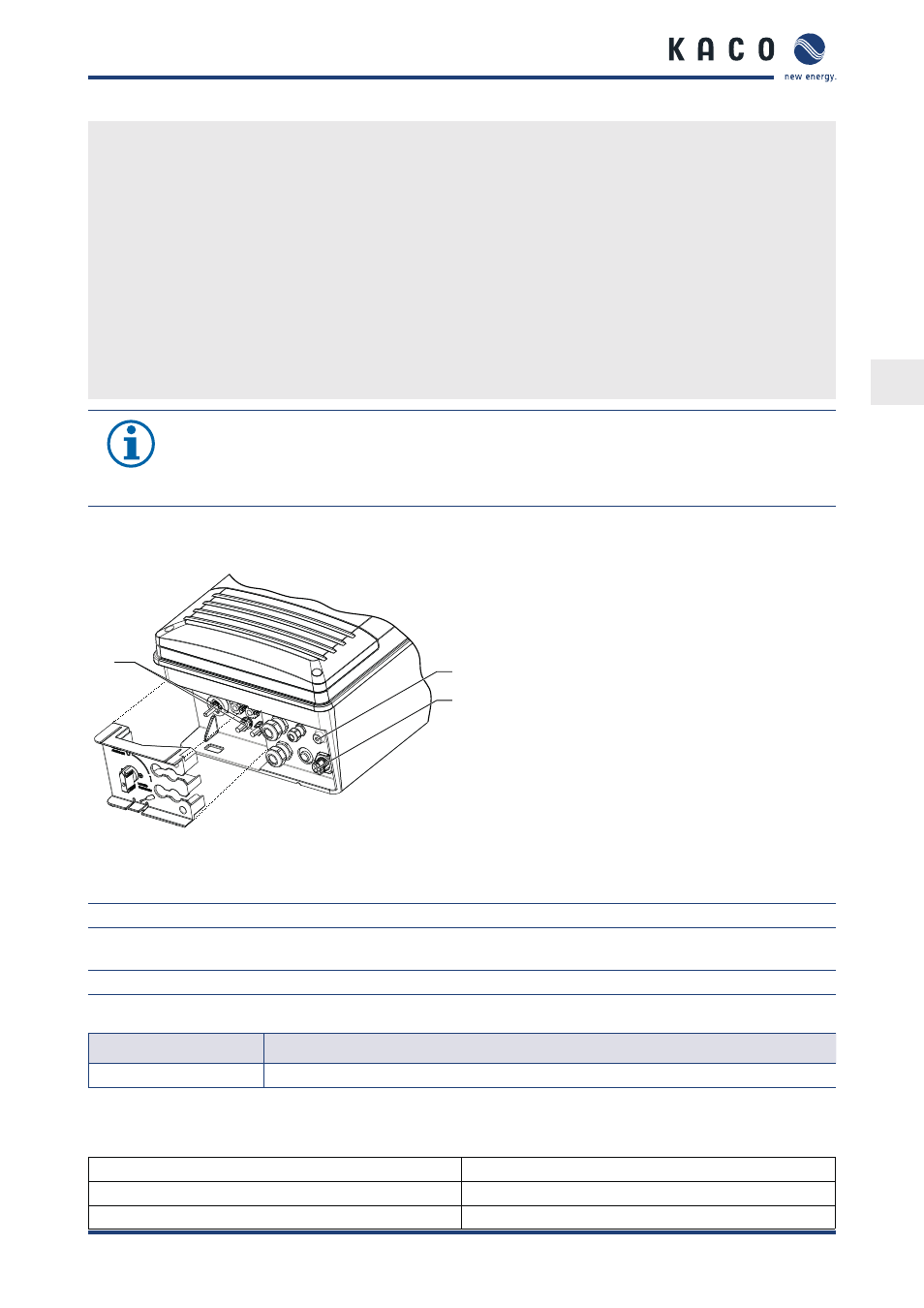

Rysunek 15: Skrzynka przyłączeniowa: Przyłą-
cze elektryczne
Objaśnienia
1 Połączenie wtykowe DC dla generatora fotowoltaicz-
nego kompatybilne z MC
3 Gniazdo przyłączeniowe AC do podłączenia do
sieci
2 Uziemienie budynku
4.5.4 (7.4) Podłączenie falownika do sieci zasilającej
Przekrój przewodu Bezpiecznik
2,5 – 6,0 mm² maks. 25 A przy 6,0 mm²
Tabela 1: Zalecane przekroje przewodów
Przekrój przewodu, rodzaj bezpiecznika i jego prąd znamionowy dobierać zgodnie z następującymi warun-
kami ramowymi:
- krajowymi normami instalacyjnymi - sposobem układania kabla
- klasą mocy urządzenia - lokalnymi temperaturami
- długością przewodów
