Zkrácený návod k obsluze (čeština)

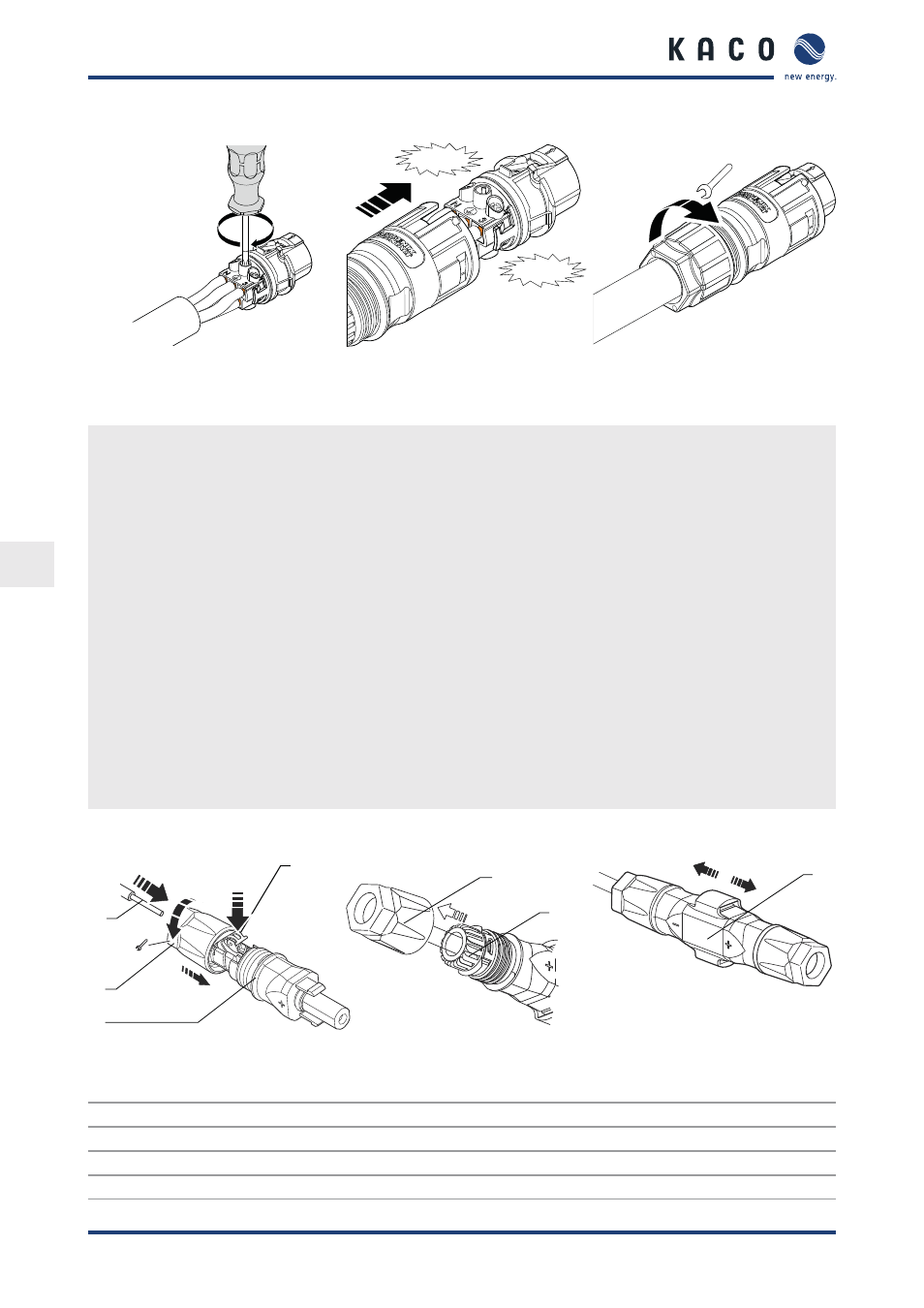

Strana 84 Stručný návod k montáži zařízení blueplanett 5.0TL3 - 9.0TL3
1 Nm
CLICK !
CLICK !
30
6,5 Nm
Obr. 9: Dotáhněte šrouby Obr. 10: Držák kontaktů zatlačte do
pouzdra.
Obr. 11: Dotáhněte šroubení kabelu
Konfigurace připojovacího konektoru střídavého proudu
ඣ Přípojná část je otevřena.
1.
Nasuňte kabelové šroubení na kabel.
2. Vyberte těsnění podle použitého průměru kabelu (8 – 12 mm / 12 – 16 mm / 16 – 21 mm).
3. Pouzdro s těsněním nasuňte na kabel.
4. Odizolujte 50 mm kabelu.
5. Žíly N, L1, L2, L3 zkraťte o 8 mm.
6. Odizolujte 12 mm žil (N, L1, L2, L3 , PE).
7. U pružných kabelů doporučujeme použít zakončovací dutinky podle DIN 46228, které se zalisují lisovacími
kleštěmi (CRIMPFOX 6).
8. Zaveďte kabely do kontaktů podle značení na držáku kontaktů.
9. Dotáhněte šrouby na držáku kontaktů utahovacím momentem 1 Nm.
10. Držák kontaktů zatlačte do pouzdra, dokud se neozve slyšitelné cvaknutí.
11. Držák kontaktů zatlačte do pouzdra, dokud se neozve slyšitelné cvaknutí.
12. Pouzdro si přidržte plochým klíčem (vel. 30).
Dotáhněte kabelové šroubení utahovacím momentem 6,5 Nm.
» Proveďte elektrické připojení.
8.5.2 Propojovací konektor stejnosměrného proudu
5
1
2
6
4
3
1
2
15
4
3
7
Obr. 12: Zavedení žil Obr. 13: Nasunutí vložky do objímky Obr. 14: Kontrola upevnění
Popis
1 Žíly pro přípojku stejnosměrného proudu 5 Kabelové šroubení
2 Pružina 6 Kontaktní zástrčka
3 Vložka 7 Spojka
4 Objímka
