EL
Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σύντομες οδηγίες συναρμολόγησης blueplanett 5.0TL3 - 9.0TL3 Σελίδα 65
Εάν μετρηθούν σταθερές τάσεις, τότε στη γεννήτρια DC ή στην καλωδίωσή της υπάρχει ένα βραχυκύκλωμα γείω-
σης. Η σχέση μεταξύ των τάσεων που μετρήθηκαν υποδεικνύει τη θέση αυτού του σφάλματος.
Επιπλέον προσέχετε, η Φ/Β γεννήτρια συνολικά να παρουσιάζει αντίσταση μόνωσης μεγαλύτερη από 2,0 MΩ,
επειδή διαφορετικά ο μετατροπέας δεν τροφοδοτείται σε περίπτωση πολύ χαμηλής αντίστασης μόνωσης.
2. Όλα τα σφάλματα πρέπει να επιδιορθώνονται πριν από τη σύνδεση της γεννήτριας DC.
ΥΠΟΔΕΙΞΗ
Οι συνδεδεμένες Φ/Β μονάδες πρέπει να είναι διαστασιοποιημένες σύμφωνα με IEC 61730 Κατηγορία
A για την προβλεπόμενη τάση DC συστήματος, αλλά τουλάχιστον για την τιμή της τάσης AC.
A B

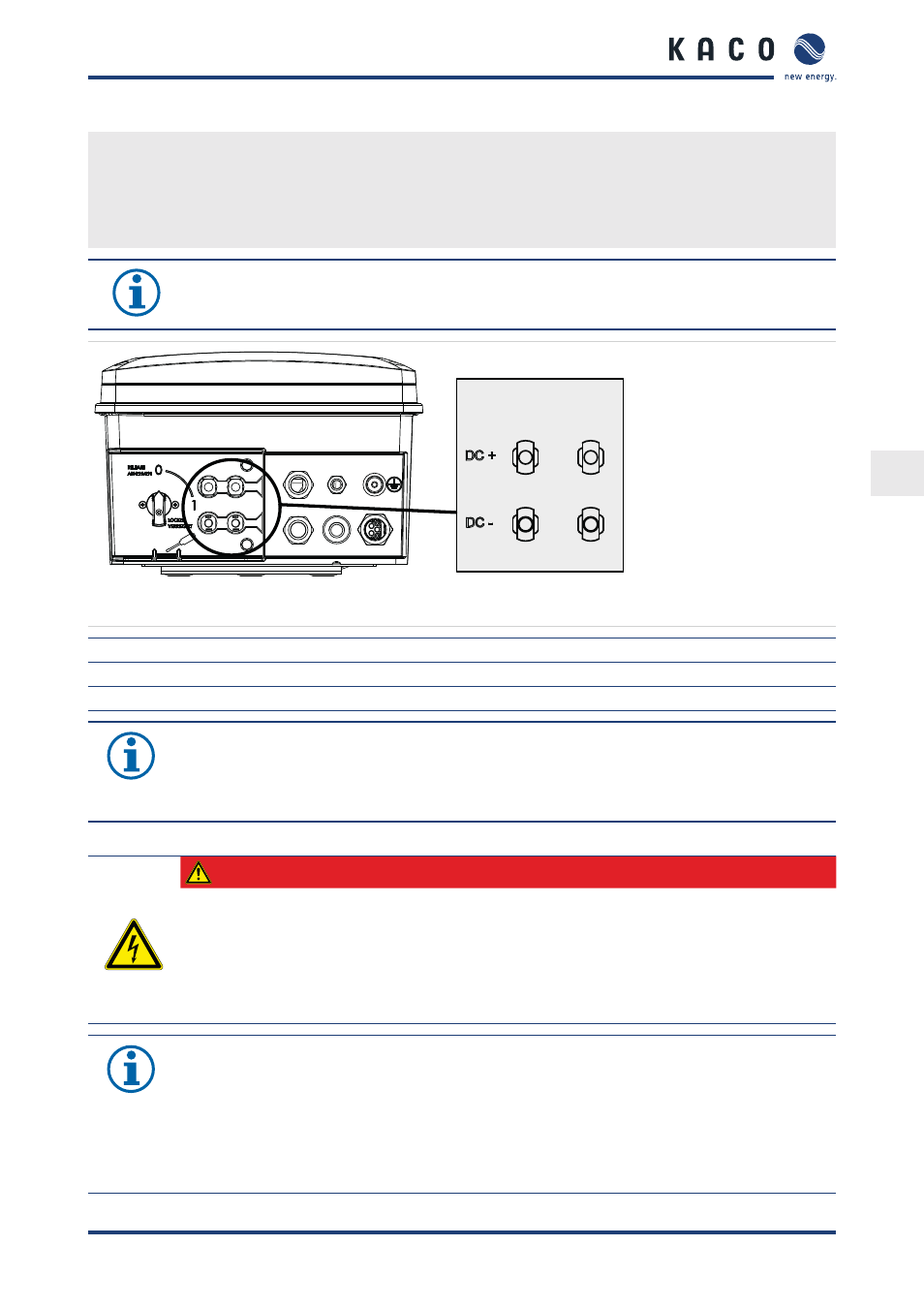

Σχήμα 17: Συνδέσεις για θετικό και αρνητικό αγωγό
Υπόμνημα
A Ανιχνευτής MPP A B Ανιχνευτής MPP B
Συνδέσεις DC Συν/DC Πλην στον ανιχνευτή MPP A Συνδέσεις DC Συν/DC Πλην στον ανιχνευτή MPP Β
ΥΠΟΔΕΙΞΗ
Η συνολική ισχύς της συσκευής συνεχίζει να περιορίζεται. Εάν σε μία είσοδο συνδεθεί ισχύς μεγαλύ-
τερη από P(DCmax)/2, τότε η μέγιστη ισχύς της 2ης εισόδου μειώνεται με αντίστοιχο τρόπο. Βεβαιω-
θείτε ότι δεν πραγματοποιείται υπέρβαση της μέγιστης ισχύος εισόδου.
(7.3.3) Σύνδεση
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου από ηλεκτροπληξία (ηλεκτρικό τόξο)!
Η λανθασμένη αντιστοίχηση των ανιχνευτών MPP προκαλεί σοβαρές ζημιές στο μετατροπέα
Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών ή θανάτου από την επαφή με τις ηλεκτροφόρες
συνδέσεις.
›
Βεβαιωθείτε ότι έχουν αποσυνδεθεί όλοι οι πόλοι κάθε μεμονωμένου ανιχνευτή MPP.
›
Τηρείτε την προτεινόμενη τυπική σύνδεση.
ΥΠΟΔΕΙΞΗ
Εάν δεν χρησιμοποιηθεί ένας από τους ανιχνευτές MPP (A ή B), τότε ο μη χρησιμοποιούμενος ανι-
χνευτής MPP πρέπει να βραχυκυκλωθεί, καθώς σε διαφορετική περίπτωση ενδέχεται να εμφανι-
στούν σφάλματα στον αυτοέλεγχο της συσκευής και δεν εξασφαλίζεται η λειτουργία τροφοδοσίας. Η
βραχυκύκλωση ενός ανιχνευτή MPP δεν προκαλεί ζημιές στη συσκευή.
Χρησιμοποιείτε κατά κανόνα τη συνιστώμενη τυπική σύνδεση ή την παράλληλη σύνδεση εισόδων
προτού βραχυκυκλώσετε έναν ανιχνευτή MPP και έτσι αυτός θα παραμείνει αχρησιμοποίητος.
