PT
Manual breve de montagem (Português)
Montagem instrução breve blueplanett 5.0TL3 - 9.0TL3 Página 77
1
Tracker A
2
U MPP
n
1
n
2
B
1
Tracker A
2
U MPP
n
1
B
1
Tracker A
2
B
U MPP ...
n
1
n
2
n
m
= =

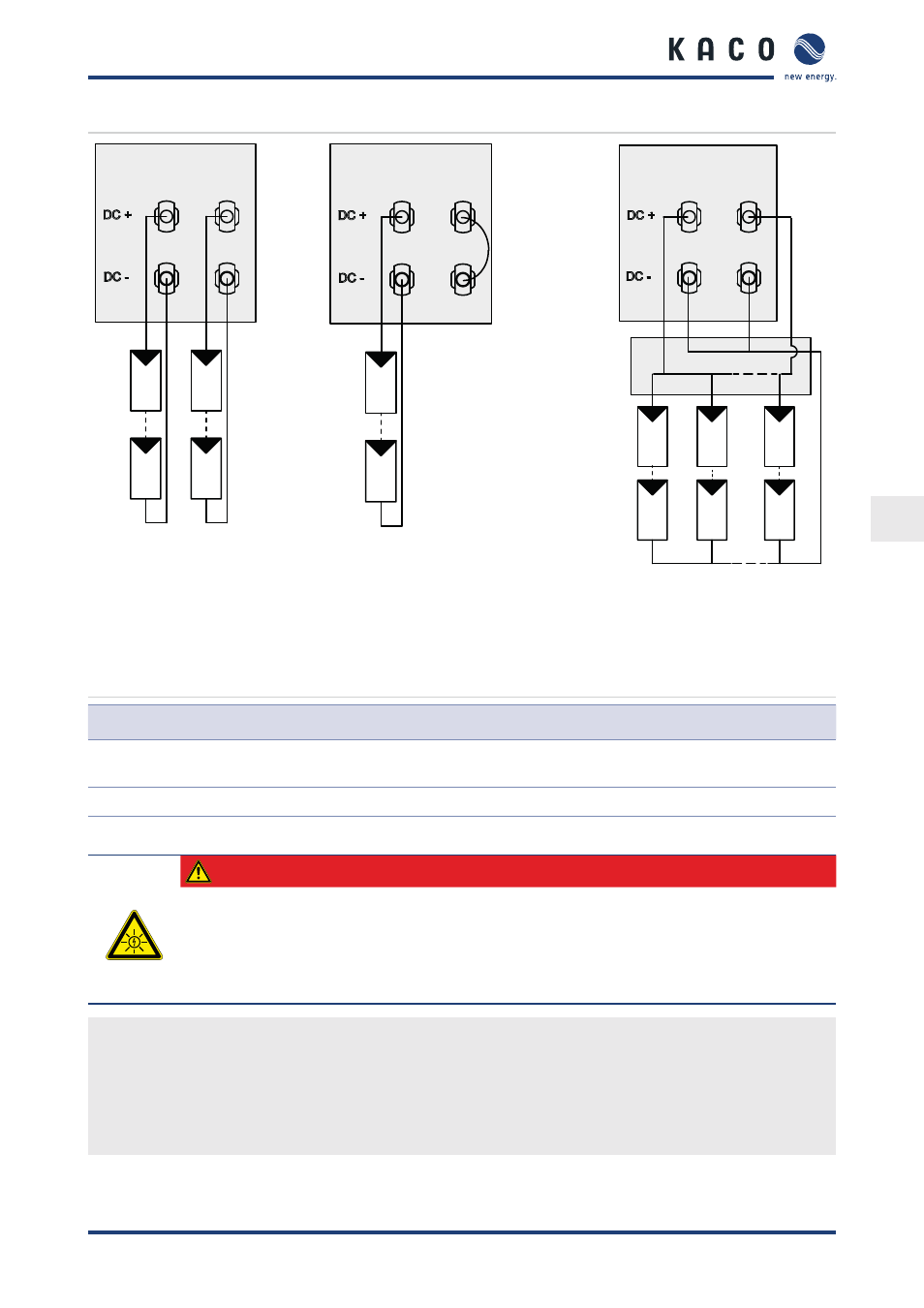

Figura 18: Ligação
standard recomendada
Figura 19: Ligação em para-
lelo com adaptador Y, curto-
circuito no tracker MPP B não
usado
Figura 20: Ligação em paralelo das
entradas dentro dacaixa
das ligações do gerador
Dados eléctricos em: Ligação standard Não utilização de um MPP-Trackers B
P
máx
”Pi[SRWrQFLDSRU7UD-
FNHU
Curto-circuitar os MPP-Tracker utilizados
I
máx
Dependente do gerador PV. A corrente de entrada por Trackers, não deve exceder 11A.
7.5.6 Ligar o Gerador FV
PERIGO
Perigo de morte devido a choque eléctrico!
Morte ou ferimentos graves ao tocar em ligações sob tensão. Em caso de presença de luz solar, as
pontas descarnadas dos fios do cabo DC estão sob tensão contínua.
›
Não tocar nas pontas dos fios.
› Evitar curto-circuitos.
Ligar o Gerador FV
1. Remover as capas de protecção dos conectores de ligação DC.
2. Ligar o gerador FV aos conectores DC instalados no lado de baixo da caixa.
3. Se as ligações por conector não utilizadas forem protegidas com capas de protecção, é garantido o índice de
protecção IP65.
» O inversor está ligado ao gerador FV.
